Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 660Кнг(A)-FRLS Nx2xS , Спецкабель® СКАБ 660Кнг(A)-FRHF-ХЛ Nx2xS , Спецкабель® СКАБ 660КУнг(C)-FRHF-ХЛ Nx2xS
Производитель —
Оценка (средняя 5)

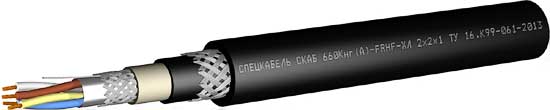

Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660Кнг(A)-FRLS Nx2xS , Спецкабель® СКАБ 660Кнг(A)-FRHF-ХЛ Nx2xS , Спецкабель® СКАБ 660КУнг(C)-FRHF-ХЛ Nx2xS
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660Кнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 660Кнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 660КУнг©-FRHF-ХЛ).Броня в виде оплетки из стальных оцинкованных проволок. Защитный шланг из ПВХ пластиката пониженной пожароопасности (СКАБ 660Кнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 660Кнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 660КУнг©-FRHF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 660Кнг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660Кнг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 660КУнг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 660Кнг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. Допускается прокладка в грунтах категории I-III. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 660Кнг (A)-FRLS), П1б.1.1.2.1 (СКАБ 660Кнг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 660КУнг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 150 | 150 | 150 | 150 | 150 |
| Волновое сопротивление на частоте 31,25 кГц, Ом | 100±20 | 100±20 | 100±20 | 100±20 | 100±20 |
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 |
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 |
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 17,1 | 23,4 | 23,6 | 26,7 | 28,4 | 30,4 | 31,0 | 32,9 | 37,6 | 38,5 | 40,2 | 42,0 | 48,2 | 52,5 |
| 0,75 | 17,6 | 24,1 | 24,3 | 27,5 | 29,3 | 31,3 | 31,9 | 33,9 | 38,7 | 39,7 | 41,4 | 43,3 | 49,6 | 54,1 |
| 1,0 | 18,0 | 24,9 | 25,1 | 28,2 | 30,4 | 33,1 | 33,8 | 35,2 | 40,3 | 41,2 | 43,1 | 46,5 | 51,6 | 56,7 |
| 1,5 | 18,6 | 27,7 | 27,9 | 29,8 | 32,0 | 34,9 | 35,9 | 37,5 | 42,6 | 43,9 | 47,2 | 50,4 | 54,9 | 61,2 |
| 2,5 | 20,4 | 30,4 | 30,7 | 32,8 | 36,3 | 38,7 | 39,6 | 41,3 | 49,6 | 50,9 | 53,0 | 55,5 | 61,6 | 67,5 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 300,4 | 471,4 | 507,9 | 647,8 | 724,1 | 800,5 | 846,9 | 955,5 | 1154,1 | 1241,4 | 1348,8 | 1459,1 | 1964,7 | 2232,5 |
| 0,75 | 315,4 | 495,0 | 533,3 | 680,2 | 760,3 | 840,5 | 889,2 | 1003,3 | 1211,8 | 1303,5 | 1416,2 | 1532,1 | 2062,9 | 2344,1 |
| 1,0 | 330,0 | 524,9 | 570,1 | 731,9 | 817,9 | 957,2 | 1014,5 | 1094,2 | 1317,5 | 1420,2 | 1553,0 | 1819,9 | 2251,3 | 2603,6 |
| 1,5 | 362,6 | 658,6 | 717,9 | 816,6 | 923,5 | 1086,3 | 1175,3 | 1267,1 | 1512,5 | 1653,6 | 1947,3 | 2265,0 | 2618,5 | 3111,2 |
| 2,5 | 415,5 | 764,4 | 848,7 | 975,1 | 1186,0 | 1328,0 | 1425,4 | 1547,1 | 2149,1 | 2339,9 | 2560,5 | 2789,4 | 3372,7 | 3889,5 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 660Кнг (A)-FRLS | СКАБ 660Кнг (A)-FRHF-ХЛ | СКАБ 660КУнг©-FRHF-ХЛ | СКАБ 660Кнг (A)-FRLS | СКАБ 660Кнг (A)-FRHF-ХЛ | СКАБ 660КУнг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели симметричные парной скрутки |
