Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 660Кнг(A)-FRLS NxS , Спецкабель® СКАБ 660Кнг(A)-FRHF-ХЛ NxS , Спецкабель® СКАБ 660КУнг(C)-FRHF-ХЛ NxS
Производитель —
Оценка (средняя 5)

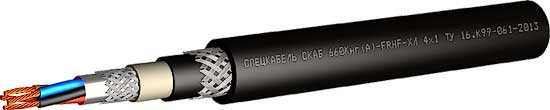

Конструкция
Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660Кнг(A)-FRLS NxS , Спецкабель® СКАБ 660Кнг(A)-FRHF-ХЛ NxS , Спецкабель® СКАБ 660КУнг(C)-FRHF-ХЛ NxS
| Конструкция |
|---|
| Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660Кнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 660Кнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 660КУнг©-FRHF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. Защитный шланг из ПВХ пластиката пониженной пожароопасности (СКАБ 660Кнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 660Кнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 660КУнг©-FRHF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 660Кнг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660Кнг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 660КУнг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 660Кнг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. Допускается прокладка в грунтах категории I-III. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 660Кнг (A)-FRLS), П1б.1.1.2.1 (СКАБ 660Кнг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 660КУнг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 36,7 | 24,8 | 18,2 | 12,2 | 7,56 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 18,5 | 19,6 | 20,6 | 20,9 | 21,6 | 24,1 | 26,0 | 26,9 | 29,0 | 33,2 | 33,7 | 34,8 | 36,8 |
| 0,75 | 19,1 | 20,2 | 21,2 | 21,5 | 22,2 | 24,8 | 26,8 | 27,7 | 29,9 | 34,2 | 34,7 | 35,8 | 37,9 |
| 1,0 | 19,6 | 20,8 | 21,8 | 22,2 | 23,0 | 27,1 | 27,7 | 28,6 | 30,9 | 35,4 | 36,3 | 37,3 | 39,4 |
| 1,5 | 20,4 | 21,7 | 22,9 | 23,3 | 24,1 | 28,5 | 29,0 | 30,2 | 33,4 | 37,7 | 38,4 | 39,4 | 41,9 |
| 2,5 | 21,7 | 23,1 | 24,4 | 24,9 | 27,3 | 30,6 | 31,3 | 33,3 | 36,3 | 41,9 | 42,5 | 43,9 | 48,0 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 360,9 | 400,2 | 436,5 | 459,1 | 493,2 | 576,7 | 692,9 | 749,4 | 877,0 | 1092,0 | 1152,5 | 1239,2 | 1404,4 |
| 0,75 | 378,9 | 420,2 | 458,3 | 482,1 | 517,9 | 605,5 | 727,5 | 786,9 | 920,8 | 1146,6 | 1210,1 | 1301,2 | 1474,6 |
| 1,0 | 405,3 | 447,9 | 504,9 | 523,0 | 559,1 | 740,8 | 795,2 | 855,3 | 1012,7 | 1258,3 | 1349,9 | 1435,4 | 1635,3 |
| 1,5 | 447,3 | 500,6 | 552,7 | 589,4 | 633,4 | 832,1 | 899,2 | 981,0 | 1224,2 | 1482,4 | 1577,2 | 1690,1 | 1940,4 |
| 2,5 | 522,7 | 592,1 | 658,9 | 709,1 | 845,8 | 1005,5 | 1097,8 | 1251,2 | 1528,2 | 1964,3 | 2097,0 | 2250,0 | 2734,7 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 660Кнг (A)-FRLS | СКАБ 660Кнг (A)-FRHF-ХЛ | СКАБ 660КУнг©-FRHF-ХЛ | СКАБ 660Кнг (A)-FRLS | СКАБ 660Кнг (A)-FRHF-ХЛ | СКАБ 660КУнг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели пучковой скрутки |
