Универсальные для нефтехимии и энергетики СКАБ

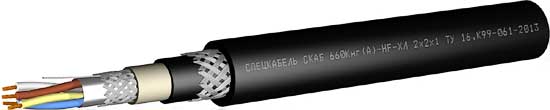

Спецкабель® СКАБ 660Кнг(A)-LS Nx2xS , Спецкабель® СКАБ 660Кнг(A)-HF-ХЛ Nx2xS
Производитель —
Оценка (средняя 4)
Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660Кнг(A)-LS Nx2xS , Спецкабель® СКАБ 660Кнг(A)-HF-ХЛ Nx2xS
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660Кнг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 660Кнг (А)-HF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. Защитный шланг из ПВХ пластиката пониженной пожароопасности (СКАБ 660Кнг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 660Кнг (А)-HF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 660Кнг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660Кнг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 660Кнг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. Допускается прокладка в грунтах категории I-III. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 –П1б.8.2.2.2 (СКАБ 660Кнг (A)-LS), П1б.8.1.2.1 (СКАБ 660Кнг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | ||||||||
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 | |||||||
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 | |||||||
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 200 | 200 | 200 | 200 | 200 | |||||||
| Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | 80±20 | 80±20 | 80±20 | 80±20 | |||||||
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 | |||||||
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 | |||||||
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | |||||||
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 15,8 | 20,8 | 21,1 | 22,3 | 23,9 | 26,8 | 27,2 | 28,2 | 32,5 | 33,3 | 34,8 | 36,3 | 39,3 | 42,9 |
| 0,75 | 16,3 | 21,4 | 21,7 | 23,0 | 24,6 | 27,6 | 28,0 | 29,0 | 33,5 | 34,3 | 35,8 | 37,4 | 40,5 | 44,2 |
| 1,0 | 16,6 | 22,2 | 22,5 | 23,9 | 27,0 | 28,6 | 29,1 | 30,4 | 34,9 | 36,2 | 37,5 | 39,1 | 42,4 | 47,9 |
| 1,5 | 17,3 | 23,5 | 23,8 | 26,8 | 28,7 | 30,6 | 31,1 | 33,1 | 37,7 | 38,6 | 40,3 | 42,1 | 47,3 | 51,6 |
| 2,5 | 19,1 | 27,7 | 27,9 | 29,8 | 31,8 | 34,7 | 35,4 | 37,2 | 42,1 | 43,3 | 45,1 | 48,6 | 52,8 | 59,9 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 267,0 | 401,0 | 434,8 | 487,4 | 544,9 | 680,5 | 721,8 | 772,3 | 956,3 | 1032,5 | 1138,3 | 1229,2 | 1414,0 | 1620,9 |
| 0,75 | 280,4 | 421,1 | 456,5 | 511,8 | 572,1 | 714,5 | 757,9 | 810,9 | 1004,1 | 1084,1 | 1195,2 | 1290,7 | 1484,7 | 1701,9 |
| 1,0 | 294,1 | 453,6 | 492,1 | 558,3 | 705,1 | 783,9 | 831,5 | 896,7 | 1112,3 | 1216,5 | 1328,3 | 1439,4 | 1664,7 | 2046,9 |
| 1,5 | 323,4 | 508,5 | 559,7 | 716,6 | 811,2 | 906,8 | 968,3 | 1093,5 | 1319,3 | 1442,3 | 1578,0 | 1718,8 | 2141,0 | 2458,8 |
| 2,5 | 381,1 | 687,1 | 763,2 | 875,2 | 1000,2 | 1172,0 | 1259,1 | 1384,0 | 1660,7 | 1826,3 | 2013,1 | 2346,3 | 2748,0 | 3470,6 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 660Кнг (A)-LS | СКАБ 660Кнг (A)-HF-ХЛ | СКАБ 660Кнг (A)-LS | СКАБ 660Кнг (A)-HF-ХЛ | |
| 10 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели симметричные парной скрутки |
