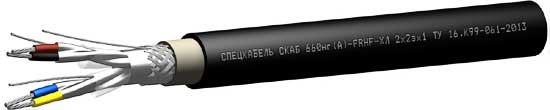

Спецкабель® СКАБ 660нг(A)-FRLS Nx2эxS , Спецкабель® СКАБ 660нг(A)-FRHF-ХЛ Nx2эxS , Спецкабель® СКАБ 660Унг(C)-FRHF-ХЛ Nx2эxS
Оценка (средняя 5)
Конструкция Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в индивидуальном экране из алюмолавсановой ленты с контактным проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660нг(A)-FRLS Nx2эxS , Спецкабель® СКАБ 660нг(A)-FRHF-ХЛ Nx2эxS , Спецкабель® СКАБ 660Унг(C)-FRHF-ХЛ Nx2эxS
Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки; общий экран из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660нг )-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 660нг )-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 660Унг©-FRHF-ХЛ).
Условия эксплуатации
Кабели СКАБ 660нг )-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660нг )-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 660Унг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 660нг )-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина.
Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 660нг (A)-FRLS), П1б.1.1.2.1 (СКАБ 660нг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 660Унг©-FRHF-ХЛ)
Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». Сертификат Таможенного Союза СЕРТПРОМБЕЗОПАСНОСТЬ ГАЗПРОМСЕРТ
Электрические параметры Номинальное сечение жил S, мм2
0,5 0,75 1,0 1,5 2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км 40,7 26,0 22,3 14,3 7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км 100 100 100 100 100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ 150 150 150 150 150
Волновое сопротивление на частоте 31,25 кГц, Ом 80±20 80±20 80±20 80±20 80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн 1 1 1 1 1
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом 25 25 25 40 60
Рабочее напряжение постоянное (переменное), не более, В 1000 (660) 1000 (660) 1000 (660) 1000 (660) 1000 (660)
Массогабаритные и эксплуатационные параметры
Максимальный наружный диаметр кабелей, DН, не более, мм
Ном. сеч. жил,
мм2
Число пар
2 3 4 5 6 7 8 10 12 14 16 20 24
0,5 17,6 17,8 20,0 22,0 23,9 24,5 26,1 30,9 31,8 33,5 35,4 39,9 44,4
0,75 18,5 18,7 21,0 23,1 25,1 25,7 27,4 32,4 33,4 35,2 37,2 41,9 46,6
1,0 19,3 19,5 21,9 24,2 26,3 27,3 28,7 34,0 35,1 36,9 39,5 43,9 49,1
1,5 21,3 21,5 23,5 25,8 28,5 29,5 31,1 36,4 37,6 40,3 42,5 47,1 53,2
2,5 23,3 23,6 25,7 28,7 31,6 32,4 34,2 41,0 42,2 44,4 47,0 52,9 58,9
Расчетная масса 1 км кабелей, кг/км
Ном. сеч. жил,
мм2
Число пар
2 3 4 5 6 7 8 10 12 14 16 20 24
0,5 113,4 199,8 235,8 308,8 362,0 414,3 454,3 518,6 646,9 724,9 806,8 894,2 1121,3
0,75 119,1 209,8 247,6 324,2 380,1 435,0 477,0 544,5 679,2 761,1 847,1 938,9 1177,4
1,0 231,1 275,9 361,8 424,8 489,3 556,1 613,3 765,2 861,7 966,6 1124,3 1345,8 1606,4
1,5 296,6 355,4 429,9 508,1 606,1 683,9 756,3 928,5 1052,8 1237,8 1376,9 1656,8 2009,7
2,5 364,1 447,5 549,8 673,5 795,1 884,4 985,2 1263,4 1439,2 1626,8 1817,6 2259,8 2665,0
Мин. радиус изгиба кабелей,
мм
Диапазон допустимых температур окруж. среды,
°С
Срок службы кабелей, не менее,
лет
СКАБ 660нг (A)-FRLS СКАБ 660нг (A)-FRHF-ХЛ СКАБ 660Унг©-FRHF-ХЛ СКАБ 660нг (A)-FRLS СКАБ 660нг (A)-FRHF-ХЛ СКАБ 660Унг©-FRHF-ХЛ
5 x DН – 15 ÷ 50
при монтаже
и
– 50 ÷ 70
при эксплуатации
– 15 ÷ 50
при монтаже
и
– 60 ÷ 90
при эксплуатации
– 30 ÷ 50
при монтаже
и
– 70 ÷ 125
при эксплуатации
30 40 50
Применение кабеля универсальные для нефтехимии и энергетики СКАБ
Требования пожарной безопасности огнестойкий (…нг (A)-FR…)
Конструкция токопроводящей жилы кабеля гибкая многопроволочная
Защита от электромагнитных помех с индивидуальной экранировкой пар (троек)
Дополнительные условия кабель в морозостойком исполнении
Группа кабелей Кабели симметричные с экранированными парами и тройками
