Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 660нг(A)-FRLS Nx2xS , Спецкабель® СКАБ 660нг(A)-FRHF-ХЛ Nx2xS , Спецкабель® СКАБ 660Унг(C)-FRHF-ХЛ Nx2xS
Производитель —
Оценка (средняя 4)
Конструкция

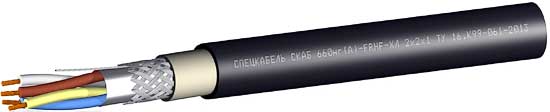

Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660нг(A)-FRLS Nx2xS , Спецкабель® СКАБ 660нг(A)-FRHF-ХЛ Nx2xS , Спецкабель® СКАБ 660Унг(C)-FRHF-ХЛ Nx2xS
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%.Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660нг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 660нг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 660Унг©-FRHF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 660нг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660нг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 660Унг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 660нг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 660нг (A)-FRLS), П1б.1.1.2.1 (СКАБ 660нг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 660Унг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 150 | 150 | 150 | 150 | 150 |
| Волновое сопротивление на частоте 31,25 кГц, Ом | 100±20 | 100±20 | 100±20 | 100±20 | 100±20 |
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 |
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 |
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 11,2 | 17,5 | 17,7 | 19,8 | 21,7 | 23,6 | 24,2 | 25,8 | 30,5 | 31,4 | 33,0 | 34,8 | 39,2 | 43,6 |
| 0,75 | 11,8 | 18,4 | 18,6 | 20,8 | 22,8 | 24,8 | 25,4 | 27,1 | 32,0 | 33,0 | 34,7 | 36,5 | 41,2 | 45,8 |
| 1,0 | 12,1 | 19,2 | 19,4 | 21,7 | 23,8 | 26,3 | 26,9 | 28,4 | 33,5 | 34,5 | 36,3 | 39,1 | 43,2 | 48,3 |
| 1,5 | 12,8 | 21,0 | 21,4 | 23,3 | 25,5 | 28,1 | 29,2 | 30,7 | 36,0 | 37,2 | 39,8 | 42,0 | 46,6 | 52,5 |
| 2,5 | 14,6 | 23,7 | 24,2 | 26,3 | 29,4 | 32,0 | 32,8 | 34,5 | 41,2 | 42,4 | 44,7 | 47,1 | 52,9 | 58,9 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 111,8 | 194,1 | 227,4 | 296,7 | 345,5 | 394,5 | 431,7 | 490,8 | 612,2 | 684,8 | 766,4 | 848,2 | 1061,3 | 1241,3 |
| 0,75 | 117,4 | 203,8 | 238,8 | 311,5 | 362,8 | 414,2 | 453,3 | 515,3 | 642,8 | 719,0 | 804,7 | 890,6 | 1114,4 | 1303,4 |
| 1,0 | 127,2 | 223,4 | 265,1 | 346,4 | 405,3 | 482,0 | 528,5 | 582,0 | 724,5 | 810,8 | 908,5 | 1056,3 | 1262,5 | 1510,7 |
| 1,5 | 146,5 | 286,3 | 341,3 | 412,3 | 485,9 | 577,0 | 649,9 | 717,8 | 879,6 | 995,9 | 1169,9 | 1300,1 | 1562,3 | 1893,3 |
| 2,5 | 178,4 | 352,6 | 431,9 | 527,1 | 656,9 | 758,6 | 842,5 | 937,3 | 1200,2 | 1365,3 | 1541,5 | 1720,7 | 2136,9 | 2517,8 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 660нг (A)-FRLS | СКАБ 660нг (A)-FRHF-ХЛ | СКАБ 660Унг©-FRHF-ХЛ | СКАБ 660нг (A)-FRLS | СКАБ 660нг (A)-FRHF-ХЛ | СКАБ 660Унг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели симметричные парной скрутки |
