Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 660нг(A)-FRLS Nx3эхS , Спецкабель® СКАБ 660нг(A)-FRHF-ХЛ Nx3эхS , Спецкабель® СКАБ 660Унг(C)-FRHF-ХЛ Nx3эхS
Производитель —
Оценка (средняя 5)
Конструкция

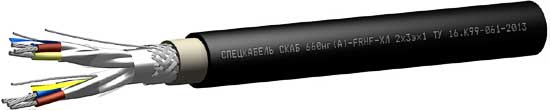

Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в индивидуальном экране из алюмолавсановой ленты с контактным проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660нг(A)-FRLS Nx3эхS , Спецкабель® СКАБ 660нг(A)-FRHF-ХЛ Nx3эхS , Спецкабель® СКАБ 660Унг(C)-FRHF-ХЛ Nx3эхS
| Конструкция |
|---|
| Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки; общий экран из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660нг (А)-FRLS) или полимерной композиции, не содержащей галогенов (СКАБ 660нг (А)-FRHF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 660нг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660нг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 660Унг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 660нг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 660нг (A)-FRLS), П1б.1.1.2.1 (СКАБ 660нг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 660Унг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость троек, пересчитанная на 1 км, не более, нФ | 150 | 150 | 150 | 150 | 150 |
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число троек | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 18,6 | 18,8 | 21,2 | 23,3 | 25,3 | 26,3 | 27,9 | 32,7 | 33,8 | 35,6 | 38,2 | 42,3 | 47,2 |
| 0,75 | 19,5 | 19,7 | 22,3 | 24,5 | 26,6 | 27,6 | 29,3 | 34,3 | 35,5 | 37,4 | 40,1 | 44,4 | 49,6 |
| 1,0 | 21,0 | 21,3 | 23,2 | 25,5 | 28,1 | 29,2 | 30,7 | 36,0 | 37,2 | 39,8 | 42,0 | 46,6 | 52,0 |
| 1,5 | 22,5 | 22,8 | 24,8 | 27,6 | 30,5 | 31,3 | 33,0 | 39,4 | 40,7 | 42,8 | 45,3 | 50,2 | 56,7 |
| 2,5 | 24,6 | 24,9 | 27,6 | 29,7 | 33,5 | 34,4 | 36,3 | 43,5 | 44,9 | 47,3 | 50,0 | 56,3 | 62,8 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число троек | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 241,7 | 294,4 | 385,7 | 456,8 | 528,5 | 602,3 | 680,1 | 832,4 | 940,5 | 1060,3 | 1230,9 | 1481,7 | 1744,1 |
| 0,75 | 253,8 | 309,1 | 405,0 | 479,6 | 554,9 | 632,4 | 714,1 | 874,0 | 987,5 | 1113,3 | 1292,4 | 1555,8 | 1831,3 |
| 1,0 | 308,3 | 375,5 | 457,2 | 542,4 | 647,3 | 732,4 | 812,0 | 991,8 | 1130,7 | 1329,3 | 1482,3 | 1790,3 | 2117,4 |
| 1,5 | 363,1 | 449,6 | 552,8 | 679,5 | 802,7 | 895,0 | 996,2 | 1275,5 | 1457,4 | 1650,2 | 1845,9 | 2242,9 | 2714,4 |
| 2,5 | 456,1 | 579,2 | 740,4 | 842,9 | 1049,0 | 1180,2 | 1319,5 | 1683,9 | 1939,8 | 2213,9 | 2485,9 | 3094,5 | 3663,9 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 660нг (A)-FRLS | СКАБ 660нг (A)-FRHF-ХЛ | СКАБ 660Унг©-FRHF-ХЛ | СКАБ 660нг (A)-FRLS | СКАБ 660нг (A)-FRHF-ХЛ | СКАБ 660Унг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с индивидуальной экранировкой пар (троек) |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели симметричные с экранированными парами и тройками |
