Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 660нг(A)-FRLS Nx3xS , Спецкабель® СКАБ 660нг(A)-FRHF-ХЛ Nx3xS , Спецкабель® СКАБ 660Унг(C)-FRHF-ХЛ Nx3xS
Производитель —
Оценка (средняя 5)
Конструкция

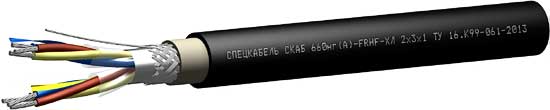

Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660нг(A)-FRLS Nx3xS , Спецкабель® СКАБ 660нг(A)-FRHF-ХЛ Nx3xS , Спецкабель® СКАБ 660Унг(C)-FRHF-ХЛ Nx3xS
| Конструкция |
|---|
| Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660нг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 660нг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 660Унг©-FRHF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 660нг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660нг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 660Унг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 660нг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 660нг (A)-FRLS), П1б.1.1.2.1 (СКАБ 660нг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 660Унг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,75 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость троек, пересчитанная на 1 км, не более, нФ | 150 | 150 | 150 | 150 | 150 |
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 11,6 | 18,5 | 19,3 | 20,9 | 23,0 | 25,3 | 26,0 | 27,6 | 32,4 | 33,4 | 35,1 | 37,6 | 41,7 | 46,7 |
| 0,75 | 12,2 | 19,4 | 20,3 | 21,9 | 24,2 | 26,6 | 27,3 | 29,0 | 34,0 | 35,1 | 36,9 | 39,5 | 43,8 | 49,0 |
| 1,0 | 12,7 | 20,8 | 21,2 | 23,1 | 25,3 | 27,8 | 28,6 | 30,3 | 35,5 | 36,6 | 39,3 | 41,4 | 46,0 | 51,9 |
| 1,5 | 13,5 | 22,4 | 22,6 | 24,7 | 27,4 | 30,1 | 31,0 | 32,6 | 39,0 | 40,1 | 42,3 | 44,7 | 49,9 | 55,9 |
| 2,5 | 14,6 | 24,5 | 24,8 | 27,4 | 30,5 | 33,2 | 34,1 | 36,0 | 43,1 | 44,4 | 46,8 | 49,8 | 55,7 | 62,1 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 131,4 | 233,4 | 307,2 | 370,0 | 435,9 | 517,4 | 572,7 | 645,6 | 788,7 | 889,8 | 1001,9 | 1162,4 | 1397,2 | 1672,6 |
| 0,75 | 138,0 | 245,1 | 322,6 | 388,5 | 457,7 | 543,3 | 601,3 | 677,9 | 828,1 | 934,3 | 1052,0 | 1220,5 | 1467,1 | 1756,2 |
| 1,0 | 152,7 | 298,4 | 360,4 | 437,2 | 518,7 | 616,4 | 683,2 | 771,0 | 944,0 | 1074,3 | 1261,4 | 1405,3 | 1694,8 | 2055,6 |
| 1,5 | 177,6 | 349,8 | 431,0 | 528,3 | 647,9 | 764,1 | 850,9 | 946,1 | 1212,4 | 1383,3 | 1564,7 | 1749,0 | 2142,3 | 2563,4 |
| 2,5 | 220,8 | 439,8 | 555,8 | 706,9 | 860,7 | 1001,9 | 1124,0 | 1255,7 | 1600,8 | 1842,0 | 2095,0 | 2377,1 | 2928,5 | 3465,6 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 660нг (A)-FRLS | СКАБ 660нг (A)-FRHF-ХЛ | СКАБ 660Унг©-FRHF-ХЛ | СКАБ 660нг (A)-FRLS | СКАБ 660нг (A)-FRHF-ХЛ | СКАБ 660Унг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели симметричные парной скрутки |
