Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 660нг(A)-FRLS NxS , Спецкабель® СКАБ 660нг(A)-FRHF-ХЛ NxS , Спецкабель® СКАБ 660Унг(C)-FRHF-ХЛ NxS
Производитель —
Оценка (средняя 3)

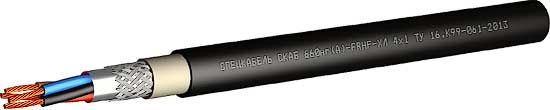

Конструкция
Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660нг(A)-FRLS NxS , Спецкабель® СКАБ 660нг(A)-FRHF-ХЛ NxS , Спецкабель® СКАБ 660Унг(C)-FRHF-ХЛ NxS
| Конструкция |
|---|
| Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660нг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 660нг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 660Унг©-FRHF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 660нг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660нг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 660Унг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 660нг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 660нг (A)-FRLS), П1б.1.1.2.1 (СКАБ 660нг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 660Унг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 36,7 | 24,8 | 18,2 | 12,2 | 7,56 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 12,5 | 13,7 | 14,7 | 15,0 | 15,7 | 18,1 | 19,3 | 20,2 | 22,2 | 26,0 | 26,5 | 27,7 | 29,8 |
| 0,75 | 13,1 | 14,4 | 15,4 | 15,8 | 16,5 | 19,0 | 20,3 | 21,2 | 23,3 | 27,3 | 27,8 | 29,1 | 31,3 |
| 1,0 | 13,8 | 14,8 | 16,0 | 16,5 | 17,2 | 20,6 | 21,0 | 22,2 | 24,4 | 28,6 | 29,4 | 30,5 | 32,7 |
| 1,5 | 14,6 | 15,9 | 17,0 | 17,5 | 18,4 | 21,9 | 22,6 | 23,6 | 26,5 | 31,0 | 31,6 | 32,7 | 35,2 |
| 2,5 | 15,9 | 17,3 | 18,7 | 19,2 | 20,7 | 24,2 | 24,8 | 26,4 | 29,4 | 34,1 | 34,9 | 36,1 | 39,5 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 153,7 | 178,2 | 202,0 | 220,4 | 242,4 | 293,0 | 353,0 | 393,7 | 491,2 | 619,7 | 672,0 | 740,6 | 873,5 |
| 0,75 | 161,4 | 187,1 | 212,1 | 231,4 | 254,5 | 307,7 | 370,7 | 413,4 | 515,8 | 650,7 | 705,6 | 777,6 | 917,2 |
| 1,0 | 179,2 | 208,0 | 237,7 | 260,5 | 287,1 | 373,5 | 419,3 | 468,2 | 588,3 | 742,5 | 820,8 | 890,5 | 1054,5 |
| 1,5 | 211,1 | 247,4 | 284,0 | 313,5 | 346,9 | 450,7 | 508,8 | 571,2 | 741,3 | 929,2 | 1014,0 | 1103,7 | 1314,4 |
| 2,5 | 267,6 | 317,0 | 365,9 | 407,3 | 478,8 | 586,1 | 667,8 | 770,8 | 999,7 | 1236,6 | 1356,6 | 1482,0 | 1825,3 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 660нг (A)-FRLS | СКАБ 660нг (A)-FRHF-ХЛ | СКАБ 660Унг©-FRHF-ХЛ | СКАБ 660нг (A)-FRLS | СКАБ 660нг (A)-FRHF-ХЛ | СКАБ 660Унг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели пучковой скрутки |
