Универсальные для нефтехимии и энергетики СКАБ

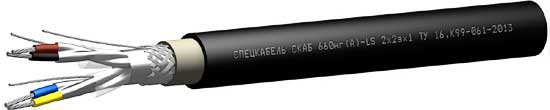

Спецкабель® СКАБ 660нг(A)-LS Nx2эxS , Спецкабель® СКАБ 660нг(A)-HF-ХЛ Nx2эxS
Производитель —
Оценка (средняя 4)
Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в индивидуальном экране из алюмолавсановой ленты с контактным...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660нг(A)-LS Nx2эxS , Спецкабель® СКАБ 660нг(A)-HF-ХЛ Nx2эxS
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки; общий экран из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660нг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 660нг (А)-HF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 660нг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660нг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 660нг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.2.2.2 (СКАБ 660нг (A)-LS), П1б.8.1.2.1 (СКАБ 660нг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | ||||||||
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 | |||||||
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 | |||||||
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 200 | 200 | 200 | 200 | 200 | |||||||
| Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | 80±20 | 80±20 | 80±20 | 80±20 | |||||||
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 | |||||||
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 | |||||||
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | |||||||
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число пар | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 15,0 | 15,2 | 16,6 | 18,1 | 20,3 | 20,8 | 21,8 | 25,8 | 26,5 | 28,2 | 29,7 | 32,8 | 36,5 |
| 0,75 | 15,8 | 16,0 | 17,4 | 19,0 | 21,3 | 21,8 | 22,9 | 27,1 | 27,8 | 29,6 | 31,2 | 34,4 | 38,3 |
| 1,0 | 16,6 | 16,8 | 18,4 | 20,0 | 22,5 | 23,1 | 24,3 | 28,6 | 29,7 | 31,3 | 33,0 | 36,4 | 41,2 |
| 1,5 | 18,0 | 18,3 | 19,7 | 22,4 | 24,4 | 24,9 | 26,3 | 31,4 | 32,3 | 34,1 | 36,0 | 40,4 | 45,0 |
| 2,5 | 20,0 | 20,8 | 22,7 | 24,9 | 27,5 | 28,2 | 30,0 | 35,2 | 36,3 | 39,0 | 41,1 | 45,5 | 51,3 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 168,3 | 198,3 | 237,8 | 279,8 | 346,7 | 380,1 | 419,6 | 528,0 | 592,8 | 673,8 | 746,5 | 893,0 | 1047,4 |
| 0,75 | 176,7 | 208,2 | 249,7 | 293,8 | 364,0 | 399,1 | 440,6 | 554,4 | 622,4 | 707,5 | 783,8 | 937,7 | 1099,8 |
| 1,0 | 197,2 | 235,5 | 284,8 | 335,8 | 416,3 | 458,4 | 506,2 | 637,0 | 733,0 | 822,3 | 913,4 | 1096,9 | 1342,4 |
| 1,5 | 234,7 | 286,2 | 349,0 | 442,8 | 512,1 | 567,8 | 629,8 | 808,8 | 918,1 | 1035,1 | 1154,2 | 1445,4 | 1701,3 |
| 2,5 | 298,2 | 399,8 | 491,7 | 586,1 | 698,0 | 778,6 | 882,6 | 1084,4 | 1242,3 | 1458,5 | 1630,2 | 1975,8 | 2391,6 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 660нг (A)-LS | СКАБ 660нг (A)-HF-ХЛ | СКАБ 660нг (A)-LS | СКАБ 660нг (A)-HF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с индивидуальной экранировкой пар (троек) |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели симметричные с экранированными парами и тройками |
