Универсальные для нефтехимии и энергетики СКАБ

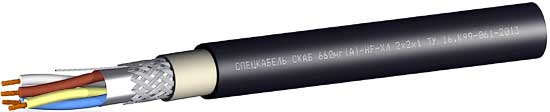

Спецкабель® СКАБ 660нг(A)-LS Nx2xS , Спецкабель® СКАБ 660нг(A)-HF-ХЛ Nx2xS
Производитель —
Оценка (средняя 5)
Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660нг(A)-LS Nx2xS , Спецкабель® СКАБ 660нг(A)-HF-ХЛ Nx2xS
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660нг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 660нг (А)-HF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 660нг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660нг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 660нг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.2.2.2 (СКАБ 660нг (A)-LS), П1б.8.1.2.1 (СКАБ 660нг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 200 | 200 | 200 | 200 | 200 |
| Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | 80±20 | 80±20 | 80±20 | 80±20 |
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 |
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 |
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 9,9 | 14,9 | 15,1 | 16,4 | 17,9 | 19,9 | 20,5 | 21,5 | 25,3 | 26,1 | 27,7 | 29,1 | 32,1 | 35,7 |
| 0,75 | 10,4 | 15,6 | 15,9 | 17,2 | 18,8 | 20,9 | 21,5 | 22,6 | 26,6 | 27,4 | 29,1 | 30,6 | 33,7 | 37,5 |
| 1,0 | 10,7 | 16,5 | 16,7 | 18,1 | 20,5 | 22,2 | 22,7 | 23,8 | 28,1 | 29,3 | 30,7 | 32,3 | 35,7 | 40,4 |
| 1,5 | 11,4 | 17,7 | 18,0 | 20,3 | 22,2 | 23,9 | 24,7 | 26,3 | 31,0 | 31,9 | 33,5 | 35,4 | 39,8 | 44,2 |
| 2,5 | 13,1 | 21,2 | 21,4 | 23,3 | 25,4 | 27,8 | 28,7 | 30,3 | 35,5 | 36,5 | 38,4 | 41,2 | 45,5 | 51,2 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 95,9 | 163,7 | 191,5 | 228,6 | 267,1 | 330,3 | 361,3 | 397,0 | 498,4 | 558,6 | 639,8 | 707,8 | 844,8 | 989,3 |
| 0,75 | 100,7 | 171,9 | 201,1 | 240,0 | 280,5 | 346,8 | 379,4 | 416,9 | 523,3 | 586,5 | 671,8 | 743,2 | 887,0 | 1038,8 |
| 1,0 | 109,9 | 190,9 | 226,6 | 272,7 | 345,6 | 396,5 | 435,8 | 480,5 | 603,3 | 689,9 | 773,0 | 857,8 | 1028,7 | 1258,0 |
| 1,5 | 128,5 | 226,7 | 274,9 | 359,7 | 423,7 | 487,7 | 539,8 | 614,1 | 766,3 | 868,6 | 978,1 | 1089,6 | 1363,1 | 1602,8 |
| 2,5 | 160,8 | 314,3 | 386,3 | 471,7 | 560,6 | 666,5 | 742,2 | 840,1 | 1030,2 | 1178,4 | 1335,0 | 1543,9 | 1868,7 | 2260,0 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 660нг (A)-LS | СКАБ 660нг (A)-HF-ХЛ | СКАБ 660нг (A)-LS | СКАБ 660нг (A)-HF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели симметричные парной скрутки |
