Универсальные для нефтехимии и энергетики СКАБ

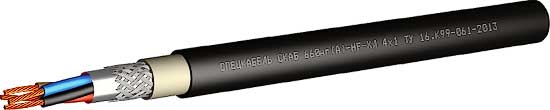

Спецкабель® СКАБ 660нг(A)-LS NxS , Спецкабель® СКАБ 660нг(A)-HF-ХЛ NxS
Производитель —
Оценка (средняя 5)
Конструкция
Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660нг(A)-LS NxS , Спецкабель® СКАБ 660нг(A)-HF-ХЛ NxS
| Конструкция |
|---|
| Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660нг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 660нг (А)-HF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 660нг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660нг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 660нг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 –П1б.8.2.2.2 (СКАБ 660нг (A)-LS), П1б.8.1.2.1 (СКАБ 660нг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 36,7 | 24,8 | 18,2 | 12,2 | 7,56 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 11,0 | 11,8 | 12,7 | 12,9 | 13,4 | 15,5 | 15,9 | 16,6 | 18,3 | 21,7 | 22,1 | 22,8 | 24,5 |
| 0,75 | 11,6 | 12,4 | 13,3 | 13,5 | 14,1 | 16,3 | 16,7 | 17,4 | 19,2 | 22,8 | 23,2 | 23,9 | 25,7 |
| 1,0 | 12,0 | 12,9 | 13,9 | 14,3 | 14,8 | 17,0 | 17,5 | 18,4 | 20,8 | 23,9 | 24,5 | 25,3 | 27,5 |
| 1,5 | 12,8 | 13,9 | 14,9 | 15,3 | 16,0 | 18,5 | 19,0 | 20,6 | 22,6 | 26,5 | 26,9 | 27,8 | 30,2 |
| 2,5 | 14,1 | 15,3 | 16,6 | 16,9 | 17,7 | 21,3 | 21,8 | 22,9 | 25,3 | 29,8 | 30,5 | 31,5 | 34,0 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 131,4 | 151,5 | 171,1 | 186,5 | 204,0 | 246,6 | 276,8 | 309,6 | 388,8 | 505,0 | 548,5 | 594,8 | 703,8 |
| 0,75 | 138,0 | 159,1 | 179,7 | 195,8 | 214,2 | 258,9 | 290,6 | 325,1 | 408,2 | 530,3 | 575,9 | 624,5 | 739,0 |
| 1,0 | 155,1 | 179,3 | 204,4 | 223,8 | 246,3 | 297,8 | 336,3 | 376,9 | 502,5 | 618,1 | 673,5 | 732,2 | 887,2 |
| 1,5 | 186,0 | 217,5 | 249,3 | 275,1 | 304,3 | 370,9 | 421,3 | 500,2 | 634,9 | 800,9 | 875,4 | 953,8 | 1153,2 |
| 2,5 | 241,0 | 285,2 | 329,0 | 366,5 | 407,8 | 526,2 | 600,3 | 678,6 | 871,9 | 1112,6 | 1221,5 | 1334,9 | 1601,1 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 660нг (A)-LS | СКАБ 660нг (A)-HF-ХЛ | СКАБ 660нг (A)-LS | СКАБ 660нг (A)-HF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели пучковой скрутки |
