Стационарный силовой кабель с круглой проволочной броней 6-35 кВ RHEYFIRM (N)3GSEHRH

Производитель — NEXANS

Оценка (средняя 4)

Область применения Кабели с броней из круглых стальных проволок для стационарной прокладки по выработкам, а также для использования на открытом воздухе во влажных и сухих условиях. Применяются в зонах, где возможны...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — Стационарный силовой кабель с круглой проволочной броней 6-35 кВ RHEYFIRM (N)3GSEHRH

Область применения

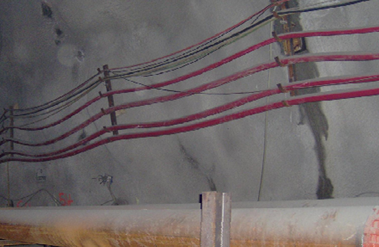

Кабели с броней из круглых стальных проволок для стационарной прокладки по выработкам, а также для использования на открытом воздухе во влажных и сухих условиях. Применяются в зонах, где возможны частые движения грунтов.

Обозначения

Маркировка	Описание
(N)	В соотв. со стандартом DIN VDE
3G	Изоляция из высококачественной этиленпропиленовой резины
SE	Экран из медной проволоки или медной ленты вокруг каждой жилы
H	Внутренняя оболочка из материала, не распространяющего горение и не содержащего галогенов
R	Броня из круглых стальных проволок
H	Внешняя оболочка из материала, не распространяющего горение и не содержащего галогенов, с пониженным дымовыделением

Конструкция

Номинальное напряжение: 6/10 кВ

Макс. длительно допустимое напряжение Ubmax сети пер. тока: 12 кВ

Сечение		Макс. сопротивление при T=20 °C*	Внешний-Ø*	Масса*
[мм²]		[Ω/км]	[мм]	[кг/км]
3x35	0,524		52	4600
3x50	0,387		55	5800
3x70	0,268		59	7500
3x95	0,193		63	8900
3x120	0,153		68	10900
3x150	0,124		72	12600
3x185	0,099		77	13500
3x240	0,0754		82	15000
3x300	0,0601		по запросу	по запросу
3x400	0,0470		по запросу	по запросу
3x500	0,0380		по запросу	по запросу

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

Электрические характеристики

Максимальный длительно допустимый ток [A] при температуре 28 °C

Сечение [мм²]	[A]
3x35	165
3x50	205
3x70	254
3x95	306
3x120	358
3x150	410
3x185	468
3x240	523
3x300	621
3x400	708
3x500	по запросу

Ток короткого замыкания [кA]: (80 – 250 °C/Ithr = 149 A/мм²)

Сечение [мм²]	Для 1 с (tkr)
3x35	5.1
3x50	7.3
3x70	10.2
3x95	13.9
3x120	17.5
3x150	21.9
3x185	27.0
3x240	35.1
3x300	44.7
3x400	59.6
3x500	по запросу

Радиус изгиба

при окружающей температуре -40 °C ≥ 30 x наружных-∅

при окружающей температуре 0 °C ≥ 20 x наружных-∅

при окружающей температуре +30 °C ≥ 15 x наружных-∅

Термические свойства

Минимальная температура окружающего воздуха при монтаже: -40 °C

Минимальная температура на поверхности кабеля при стационарной прокладке: -60 °C

Максимально допустимая температура жилы: 90 °C

Максимально допустимая температура жилы при КЗ: 250 °C

Маркировка

Пример:

RHEYFIRM (N)3GSEHRH 3x400 6/10 kV I NEXANS I <VDE> год

Опциональное исполнение с двойной броней

По запросу возможно изготовление усиленного кабеля с двойной броней из круглых проволок. Параметры кабелей по запросу.

Пример маркировки:

RHEYFIRM (N)3GSEHRRH 3x400 6/10 kV I NEXANS I <VDE> год

Опциональное исполнение с ПВХ-оболочками

По запросу возможно исполнение кабеля с внутренней и внешней оболочками из поливинилхлоридного пластиката. Параметры кабелей по запросу.

Примеры маркировки:

RHEYFIRM (N)3GSEYRY 3x400 6/10 kV I NEXANS I <VDE> год

RHEYFIRM (N)3GSEYRRY 3x400 6/10 kV I NEXANS I <VDE> год
