Star-RS 15/6
Производитель —
Оценка (средняя 4)
Технический паспорт Характеристики Габаритный чертеж Электродвигатель в горизонтальном положении. Возможные положения клеммной коробки: 3, 6, 9 и 12 часов. При поставке клеммная коробка находится в положении 3 часа Схема подключения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Star-RS 15/6
Технический паспорт
Характеристики
Габаритный чертеж
Электродвигатель в горизонтальном положении.
Возможные положения клеммной коробки: 3, 6, 9 и 12 часов.
При поставке клеммная коробка находится в положении 3 часа
Схема подключения
Электродвигатель, устойчивый к токам блокировки
Однофазный электродвигатель (EM), 2-полюсный - 1~230 В, 50 Гц
со встроенным конденсатором
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Вода систем отопления (согласно VDI 2035) | • |
| Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики) | • |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -10...+110 В°C |
| Макс. допустимое рабочее давление Pmax | 10 бар |
| Подсоединения к трубопроводу | |
| Резьбовое соединение труб | Rp ВЅ |
| Резьба | G 1 |
| Монтажная длина L0 | 130 мм |
| Мотор/электроника | |
| Электромагнитная совместимость | EN 61800-3 |
| Создаваемые помехи | EN 61000-6-3 |
| Помехозащищенность | EN 61000-6-2 |
| Регулирование частоты вращения | - |
| Степень защиты | IP 44 |
| Класс изоляции | F |
| Подключение к сети | 1~230 V, 50 Hz |
| Частота вращения N | 2480 / 2750 / 2840 об/мин |
| Потребляемая мощность P1 | 43 / 61 / 84 Вт |
| Потребление тока I | 0,20 / 0,28 / 0,36 A |
| Защита электродвигателя | не требуется (устойчив к токам блокировки) |
| Резьбовой ввод для кабеля PG | 1x11 |
| Материалы | |
| Корпус насоса | Серый чугун (EN-GJL-200) |
| Рабочее колесо | Синтетический материал (полипропилен - 40% GF) |
| Вал насоса | Нержавеющая сталь (X40Cr13) |
| Подшипники | Металлографит |
| Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды | |
| Минимальное давление на входе при температурах жидкости 50/95/110В°C | 0,5 / 3 / 10 м |
| Данные для заказа | |
| Изделие | Wilo |
| Арт.-№ | 4063803 |
| Тип | Star-RS 15/6 |
| Вес, прим. m | 2.31 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Электродвигатель в горизонтальном положении.
Возможные положения клеммной коробки: 3, 6, 9 и 12 часов.
При поставке клеммная коробка находится в положении 3 часа
Характеристики
Характеристики
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | Star-RS 15/6 |
| Арт.-№ | 4063803 |
| Номер EAN | 4016322595663 |
| Цвет | зеленый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 2.2 |
| Длина (нетто) mm | 129 |
| Ширина (нетто) mm | 130 |
| Высота (нетто) mm | 104 |
| Вес (брутто) kg | 2.3 |
| Длина (брутто) mm | 150 |
| Ширина (брутто) mm | 138 |
| Высота (брутто) mm | 130 |
| Вид упаковки | Картон |
| Свойства упаковки | Упаковка для продажи |
| Штук на поддон | 280 |
| Количество на один слой | 40 |
Описание изделия
Полный текст

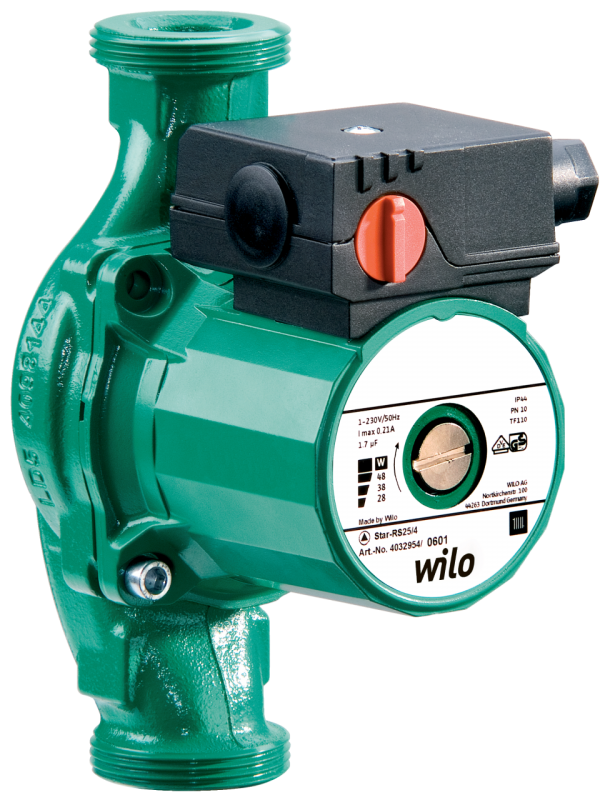

Циркуляционный насос с мокрым ротором для установки в трубах с ручной трехступенчатой регулировкой частоты вращения.
С устойчивым к токам блокировки электродвигателем. Корпус насоса из серого чугуна (в зависимости от типа может применяться бронза), рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой. Серийное применение в системах холодной воды с температурой до -10 В°C.
Надежность в эксплуатации благодаря перфорированному валу и фильтрующему устройству перед картриджем
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Макс. расход Qmax | 4 м3/ч |
| Макс. напор Hmax | 6 M |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -10...+110 В°C |
| Макс. допустимое рабочее давление Pmax | 10 бар |
| Подсоединения к трубопроводу | |
| Резьбовое соединение труб | Rp ВЅ |
| Монтажная длина L0 | 130 мм |
| Мотор/электроника | |
| Электромагнитная совместимость | EN 61800-3 |
| Создаваемые помехи | EN 61000-6-3 |
| Помехозащищенность | EN 61000-6-2 |
| Регулирование частоты вращения | - |
| Степень защиты | IP 44 |
| Класс изоляции | F |
| Подключение к сети | 1~230 V, 50 Hz |
| Частота вращения N | 2480 / 2750 / 2840 об/мин |
| Номинальная мощность электродвигателя P2 | 38 Вт 21 Вт 11 Вт |
| Потребляемая мощность 1~230 В P1 | 43 / 61 / 84 Вт |
| Ток при 1~230В I | 0,20 / 0,28 / 0,36 A |
| Максимальный ток I | 0.36 A 0.28 A 0.2 A |
| Защита электродвигателя | не требуется (устойчив к токам блокировки) |
| Резьбовой ввод для кабеля PG | 1x11 |
| Материалы | |
| Корпус насоса | Серый чугун (EN-GJL-200) |
| Рабочее колесо | Синтетический материал (полипропилен - 40% GF) |
| Вал насоса | Нержавеющая сталь (X40Cr13) |
| Подшипники | Металлографит |
| Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды | |
| Минимальный подпор при 50В°C | 0.4999974 M |
| Минимальный подпор при 95В°C | 2.999995 M |
| Минимальный подпор при 110В°C | 10 M |
| Минимальный подпор при 130В°C H | 0 M |
| Данные для заказа | |
| Арт.-№ | 4063803 |
| Номер EAN | 4016322595663 |
| Вес, прим. m | 2.31 кг |
| Изделие | Wilo |
| Designation | Wilo-Star-RS 15/6 |
