Оптические сети с OLM

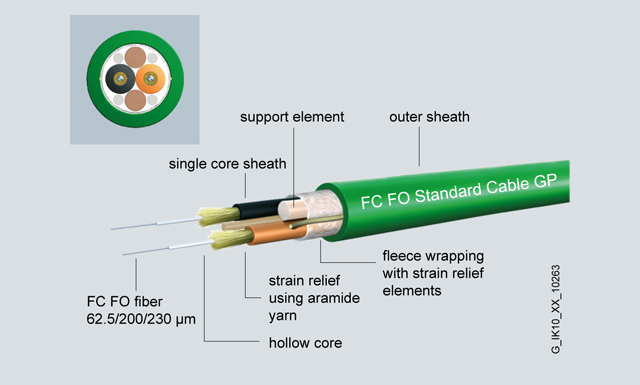

• Стандартный волоконно-оптический кабель быстрого монтажа FC FOC для использования в оптических сетях Industrial Ethernet и PROFIBUS
• Простой FC SC/BFOC разъем быстрого монтажа, устанавливаемый по месту
• Прочная конструкция для промышленного применения в помещениях и на открытом воздухе.
• Высокая помехозащищенность, т.к. они не чувствительны к электромагнитным возмущениям
• Расширенный диапазон сертификатов (UL сертификаты)

• Система монтажа стаклянных волоконно-оптических кабелей для всех пользователей, кто хочет установить и собрать стеклянный волоконно-оптический кабель самостоятельно по месту для офиса или промышленности.
• Новая структура волокна (62.5/200/230) стеклянного волоконно-оптического кабеля быстрого монтажа облегчает возможность сборки на месте, используя те же технологии, как и для PCF волоконно-оптических кабелей
• Устройства с различными методами подключения (SC или BFOC) могут быть легко объединены вместе, используя разъемы быстрого монтажа.
• Отказ от использования излишней длины кабелей в шкафах управления, т.к. волоконно-оптический кабель может быть собран точно необходимой длины непосредственно на месте.
• Гальваническое разделение устройств Industrial Ethernet/PROFINET/PROFIBUS
• Защищенность от электромагнитных воздействий
• защита от прослушивания;
  отсутствие излучения от кабеля

SIMATIC NET волоконно-оптические кабели быстрого монтажа предназначены для создания оптических сетей Industrial Ethernet/PROFINET и PROFIBUS в помещениях и на открытом воздухе. Для устройств с интегрированным оптическим интерфейсом (SC или BFOC), например, оптических модулей связи (OLM) и коммутаторов SCALANCE X.

Стеклянные волоконно-оптические кабели быстрого монтажа должны быть смонтированы по месту, используя FastConnect SC или FastConnect BFOC разъемы. Соответствующий монтажный комплект (FC FO Termination Kit) имеется в наличии для этих целей. Комплект монтажа предназначен для разделывания и «заделывания» оптической жилы в разъем, как это происходило для PCF волоконно-оптических кабелей.

Максимальная длина кабеля между двумя устройствами:

• 3000 м для 100 Mбит/сек Ethernet или для PROFIBUS
• 350 м для 1000 Mбит/сек Ethernet (1000Base-SX)
• 550 м для 1000 Mбит/сек Ethernet (1000Base-LX)

Максимальная длина кабеля может быть составлена из отдельных кусков, используя FastConnect соединители (SC или BFOC; максимально 2 соединителя, примерно 2.5 дБ затухания на одно соединение). Также возможно объединить существующую секцию установленного обычного 62.5/125 мкм мультимодового стеклянного волоконно-оптического кабеля с новым волоконно-оптическим кабелем быстрого монтажа.
