Стеклянный волоконно-оптический кабель
Производитель —
Оценка (средняя 4)
Для применения в оптических сетях Industrial Ethernet и PROFIBUS.
Для внутренней и наружной прокладки в промышленных условиях.
Кабели без содержания галогена для прокладки в зданиях.
Трейлинговый кабель для применений в условиях...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Стеклянный волоконно-оптический кабель
- Для применения в оптических сетях Industrial Ethernet и PROFIBUS.
- Для внутренней и наружной прокладки в промышленных условиях.
- Кабели без содержания галогена для прокладки в зданиях.
- Трейлинговый кабель для применений в условиях повышенных механических воздействий.
- Высокая устойчивость к воздействию внешних электромагнитных полей.
- Возможность поставки заранее разделанных кабелей.
- Простота монтажа
- Использование заранее разделанных кабелей
- Отсутствие проблем с заземлением
- Малая масса кабеля
- Повышенный уровень безопасности в силу отсутствия радиации.
SIENOPYR судовой дуплексный оптоволоконный кабель
Оптоволоконный кабель для судовых применений, свободный от галогена, не выделяющий вредных газов при горении. Для прокладки в судовых помещениях и на палубе. Поставляется по метражу.
Стандартный оптоволоконный кабель
Оптоволоконный кабель для наружной прокладки в земле и внутренней прокладки в зданиях. Кабель может поставляться разделанным отрезками стандартной длины с 4 установленными BFOC соединителями.
Трейлинговый оптоволоконный кабель
Кабель для использования в условиях повышенных механических воздействий. Например, для подключения аппаратуры, расположенной на движущихся частях промышленного оборудования. Для наружной и внутренней прокладки. Может поставляться разделанным отрезками стандартной длины с 4 установленными BFOC соединителями.
Оптоволоконный кабель для внутренней прокладки
Свободный от галогена огнестойкий оптоволоконный кабель для прокладки в зданиях. Может поставляться разделанным отрезками стандартной длины с 4 установленными BFOC соединителями.
Примеры использования
Использование предсобранного оптического кабеля с SC разъемами (1000 Mбит/сек)

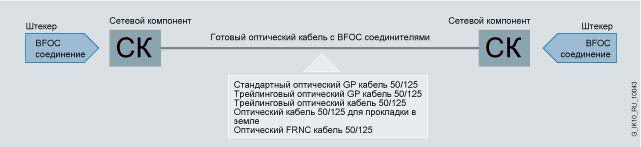

Использование предсобранного оптического кабеля с BFOC разъемами (100 Mбит/сек)
Конструкция
- 100Base FX;
62.5/125 µm волокно, 3,000 м - 100Base FX;
50/125 µm волокно, 3,000 м - 1000Base SX;
50/125 µm волокно, 750 м - 1000Base LX;
50/125 µm волокно, 2,000 м
При применении необходимо учитывать максимальную длину кабеля.
| Типы кабеля | 50/125 µm | 62.5/125 µm |
|---|---|---|
| Стандартный кабель FO | + | - |
| FO Кабель для подвижных механизмов | + | - |
| FO Кабель для подвижных механизмов GP | + | - |
| FO Кабель для подземной прокладки | + | - |
| Fiber Optic Стандартный кабель | - | + |
| INDOOR Fiber Optic кабель для помещений | - | + |
| Гибкий Fiber Optic кабель для подвижных механизмов | - | + |
| SIENOPYR морской двойной волоконно-оптический кабель | - | + |
Техническая спецификация
| Наименование | Стандартный оптоволоконный кабель | Оптоволоконный кабель для внутренней прокладки |
|---|---|---|
| Назначение | Универсальный кабель для внутренней и наружной прокладки | Свободный от галогена, не выделяющий вредных газов при горении, для прокладки в помещениях |
| Варианты поставки | Разделанный, с 4 BFOC соединителями | |
| Тип кабеля (стандартный код) | AT: VYY 2G62.5/125 3.1B200+0.8F600 F | I-VHH: 2G62.5/125 3.2B200+0.9F600 F TB2 или FRNC |
| Тип световода | Многорежимный, с плавным изменением показателя преломления, 62.5/ 125мм | |
| Коэффициент затухания, не более: | ||
| при длине волны до 850 нм | 3.1Дб/км | 3.5Дб/км |
| при длине волны до 1300 нм | 0.8Дб/км | 1.0Дб/км |
| Рабочая полоса частот, не менее: | ||
| при длине волны до 850 нм | 200 МГц х км | 200 МГц х км |
| при длине волны до 1300 нм | 600 МГц х км | 500 МГц х км |
| Количество жил | 2 | 2 |
| Конструкция кабеля | Для наружной прокладки | Для внутренней прокладки |
| Тип жилы | Компактный проводник | Жесткая сердцевина |
| Материалы: | ||
| базовые элементы | Поливинилхлорид, серый | Полимеры, серый (FRNC) |
| элементы усиления конструкции | Волокна из кельвара, пропитанные оптоволокна | Армирующие стекловолокна |
| оболочка | Поливинилхлоридная, черная | Полимерная, ярко-оранжевая |
| Механические характеристики: | ||
| диаметр базового элемента | 3.5 ± 0.2мм | 2.9 ± 0.1мм |
| поперечное сечение кабеля | (6.3 х 9.8) ± 0.4мм | (3.9 х 6.6) ± 0.2мм |
| масса | 65 кг/км | 27 кг/км |
| допустимое тяговое усилие | До 500Н (кратковременно) | До 800Н (кратковременно) |
| Механические характеристики: | ||
| допустимый радиус изгиба | Не менее 100мм | Не менее 50мм во время прокладки, не менее 30мм во время работы |
| поперечное усилие сжатия | - | 10000Н/10см (кратковременно)1)2000Н/10см (постоянно)2) |
| устойчивость к механическим воздействиям (усилие/ количество воздействий/ диаметр) | - | 1.5Нм/ 20 воздействий/ 12.5мм |
| Допустимый диапазон температур: | ||
| при монтаже | -5 … +50°C | -10 … +50°C |
| рабочий | -25 … +60°C | -20 … +60°C |
| хранения и транспортировки | -25 … +70°C | -20 … +70°C |
| Огнестойкость | Стойкость по IEC 332-3 и DIN VDE 0472, часть 804, тип C | Стойкость по IEC 332-1 и DIN VDE 0472, часть 804, тип B |
| Наличие галогена | Есть | Нет |
| Наименование | Гибкий трейлинговый оптоволоконный кабель | SIENOPYR судовой дуплексный оптоволоконный кабель |
|---|---|---|
| Назначение | Трейлинговый кабель для внутренней и наружной прокладки | Свободный от галогена, не выделяющий вредных газов при горении, для прокладки в судовых помещениях и на палубе |
| Варианты поставки | Разделанный, с 4 BFOC соединителями | По метражу |
| Тип кабеля (стандартный код) | AT: W11Y (ZN) 11Y 2G62.5/125 3.1B200+0.8F600 F | MI-VHH 2G 62.5/125 3,1B200+0.8F600+2x1CU 300V |
| Тип световода | Многорежимный, с плавным изменением показателя преломления, 62.5/ 125мм | |
| Коэффициент затухания, не более: | ||
| при длине волны до 850 нм | 3.1Дб/км | 3.1Дб/км |
| при длине волны до 1300 нм | 0.8Дб/км | 0.8Дб/км |
| Рабочая полоса частот, не менее: | ||
| при длине волны до 850 нм | 200 МГц х км | 200 МГц х км |
| при длине волны до 1300 нм | 600 МГц х км | 600 МГц х км |
| Количество жил | 2 | 2 |
| Конструкция кабеля | Для наружной прокладки | Для наружной прокладки |
| Тип жилы | Полая с заполнением | Vollader |
| Материалы: | ||
| базовые элементы | Полиуретан, черный | Полеофелин |
| элементы усиления конструкции | Армирующие стекловолокна и центральный GRP элемент | Армирование |
| оболочка | Полиуретан, черный | Смесь SHF1, черный |
| Механические характеристики: | ||
| диаметр базового элемента | 3.5 ± 0.2мм | 2.9 ± 0.2мм |
| поперечное сечение кабеля | 13.4 ± 0.4мм | 13.3 ± 0.5мм |
| масса | 135 кг/км | 220 кг/км |
| допустимое тяговое усилие | До 2000Н кратковременно, до 1000Н постоянно | До 500Н кратковременно, до 250Н постоянно |
| Механические характеристики: | ||
| допустимый радиус изгиба | Не менее 150мм, не менее 100000 циклов | 133мм (однократный); 266мм (многократно) |
| Допустимый диапазон температур: | ||
| при монтаже | -5 … +50°C | -10 … +50°C |
| рабочий | -30 … +60°C | -40 … +80°C |
| хранения и транспортировки | -30 … +70°C | -40 … +80°C |
| Стойкость к ультрафиолетовым лучам | Нет | Нет |
| Огнестойкость | - | Есть |
| Наличие галогена | Есть | Нет |
Примечания:
- Максимальное обратимое изменение ослабления 0.3Дб.
- Максимальное обратимое изменение ослабления 0.1Дб.
