Stratos 32/1-12
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики Габаритный чертеж Схема подключения SSM (обобщенная сигнализация неисправности): Обобщенная сигнализация неисправности <p>(нормальнозамкнутый контакт по VDI 3814, предельно допустимая нагрузка:...
Запросить консультацию
Заказать продукцию

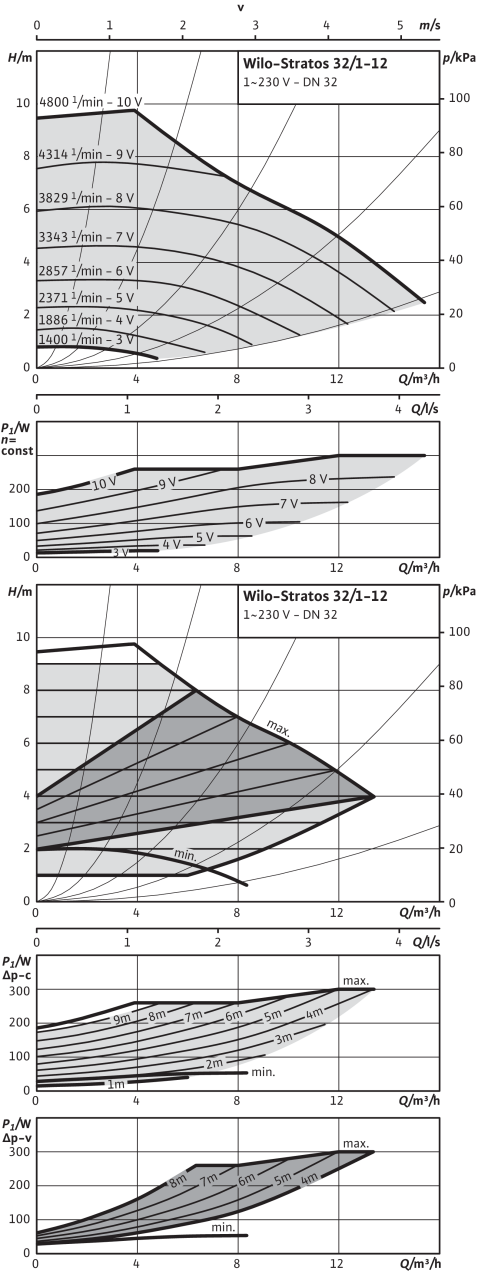

Характеристики
Характеристики — Stratos 32/1-12

Технический паспорт

Характеристики

Габаритный чертеж

Схема подключения

SSM (обобщенная сигнализация неисправности):Обобщенная сигнализация неисправности <p>(нормальнозамкнутый контакт по VDI 3814, предельно допустимая нагрузка: 1 A, 250 В ~) </p><p>Функции см. в разделе «Рекомендации по выбору и монтажу»</p>

Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)
Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
Допустимая область применения
Диапазон температур при макс. температуре окружающей среды +40 В°C-10...+110 В°C
Макс. допустимое рабочее давление Pmax6/10 бар
Подсоединения к трубопроводу
ФланецКомбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2)
Номинальный внутренний диаметр фланцаDN 32
Габаритная длина l0220 мм
Мотор/электроника
Индекс энергоэффективности (EEI)≤ 0.20
Создаваемые помехиEN 61800-3;2004+A1;2012/жилые зоны (C1)
ПомехозащищенностьEN 61800-3;2004+A1;2012 /industrial environment (C2)
Регулирование частоты вращенияЧастотный преобразователь (ЧП)
Степень защитыIP X4D
Класс изоляцииF
Подключение к сети1~230 V, 50/60 Hz
Номинальная мощность электродвигателя P2200.00 Вт
Частота вращения N1400 - 4800 об/мин
Потребляемая мощность P112 - 310 Вт
Потребление тока I0,22 - 1,37 A
Защита электродвигателяВстроенная
Резьбовой ввод для кабеля PG1x7/1x9/1x13,5
Материалы
Корпус насосаСерый чугун (EN-GJL-250)
Рабочее колесоСинтетический материал (PPS - 40% GF)
Вал насосаНержавеющая сталь (X39CrMo17-1)
ПодшипникиМеталлографит
Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
Минимальное давление на входе при температурах жидкости 50/95/110В°C3 / 10 / 16 м
Данные для заказа
ИзделиеWilo
ТипStratos 32/1-12
Арт.-№2090452
Вес, прим. m9 кг

Размеры и габаритные чертежи

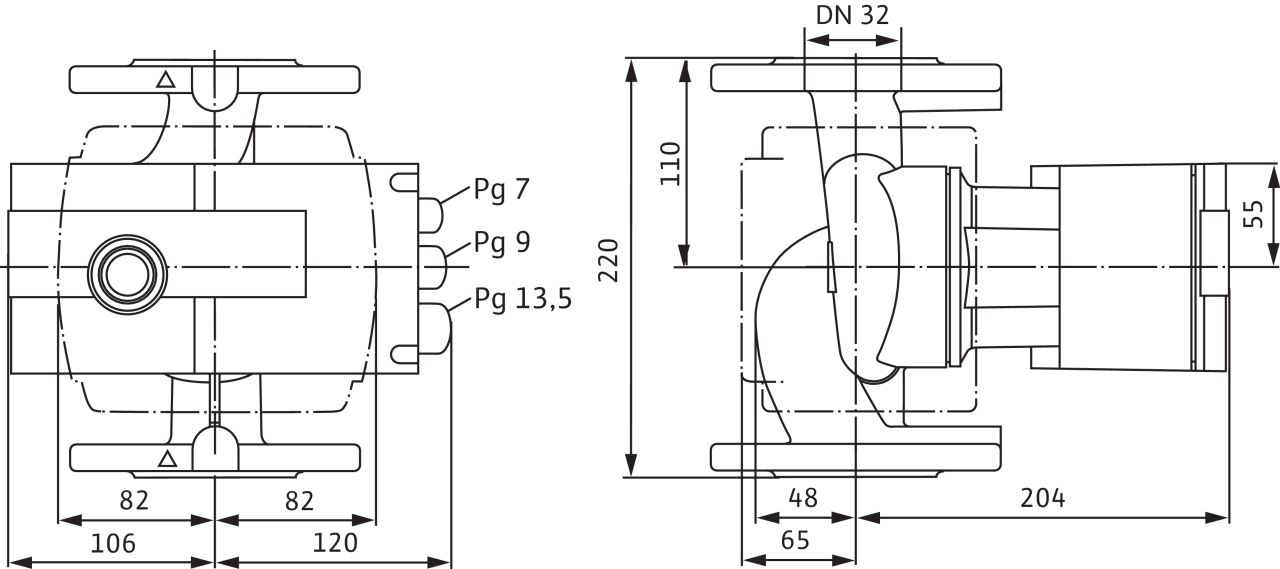

Габаритный чертеж

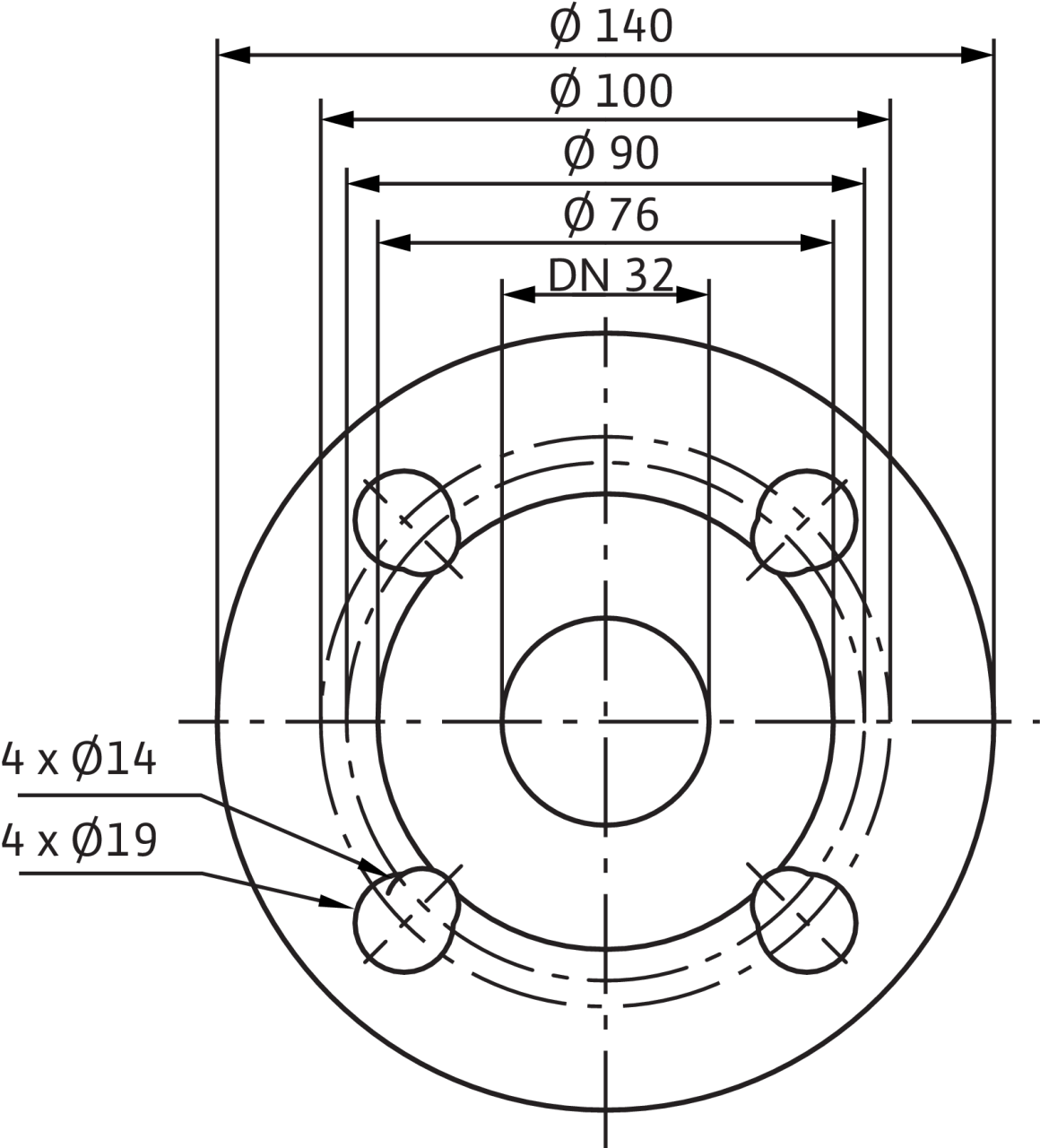

Габаритный чертеж фланца

Монтажные положения

Productinformation

Характеристики

Характеристики

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипStratos 32/1-12
Арт.-№2090452
Номер EAN4016322994015
ЦветЗелено-черный
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg9
Длина (нетто) mm220
Ширина (нетто) mm226
Высота (нетто) mm274
Вес (брутто) kg10.3
Длина (брутто) mm340
Ширина (брутто) mm320
Высота (брутто) mm260
Вид упаковкиКартон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон30
Количество на один слой6

Описание изделия

Полный текст

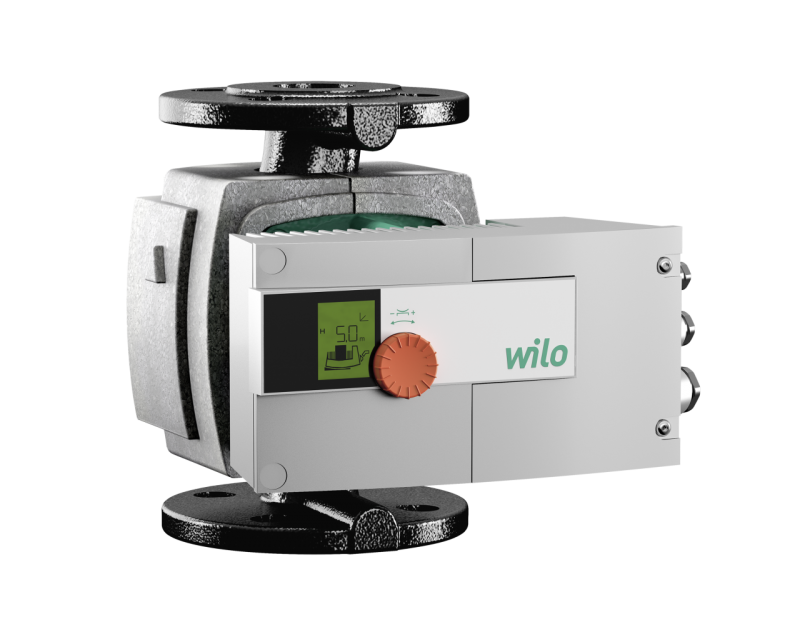

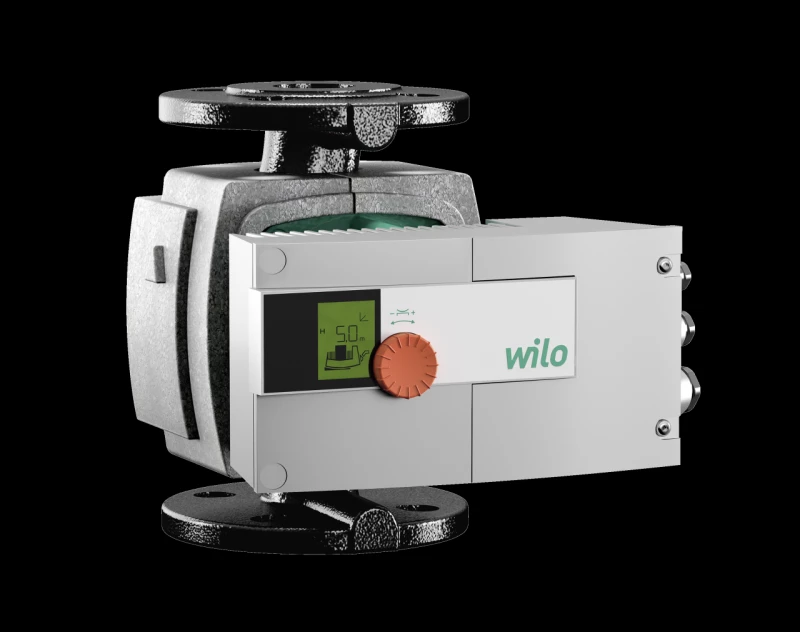

Высокопроизводительный насос Wilo Stratos

с электронным регулированием,

Циркуляционный насос с мокрым ротором с низкими эксплуатационными затратами для установки в трубах. Возможно применение во всех областях отопления, вентиляции и кондиционирования (от -10 В°C до +110 В°C). Со встроенным электронным регулированием мощности для поддержания постоянного/переменного перепада давления. Серийные теплоизоляционные кожухи. Серийное исполнение с однокнопочной панелью ручного управления для следующих операций:

  • вкл./выкл. насоса;
  • выбор способа регулирования:
    • dp-c (постоянный перепад давления);
    • dp-v (переменный перепад давления);
    • dp-T (температурно-зависимый перепад давления) с помощью IR-монитора/IR-карты памяти, Modbus, BACnet, LON или Can;
    • Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)
    • Режим управления (настройка постоянной частоты вращения);
  • автоматический режим снижения частоты вращения (самообучающийся);
  • настройка заданного значения или частоты вращения.

Графический дисплей насоса с поворотной индикацией для горизонтального и вертикального размещения модуля с возможностью индикации следующих параметров:

  • Эксплуатационное состояние
  • способ регулирования;
  • заданное значение перепада давления или частоты вращения;
  • сообщения об ошибках и предупреждения;

Синхронный электродвигатель с технологией ECM с высоким коэффициентом полезного действия и моментом прокручивания, функцией деблокирования и встроенной полной защитой электродвигателя.

Световая индикация неисправности, беспотенциальная обобщенная сигнализация неисправности, инфракрасный интерфейс для беспроводной связи с устройством управления Wilo/IR-монитором/IR-картой памяти.

Разъем для IF-модулей Wilo Stratos с интерфейсами для автоматизированной системы управления зданием или системы управления сдвоенными насосами (принадлежности: IF-модули Stratos Modbus, BACnet, LON, CAN, PLR, Ext. Off, Ext. Min, SBM, Ext. Off/SBM или DP).

Корпус насоса из серого чугуна с катафорезным покрытием, рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой.

Исполнения фланцев для насосов с фланцевым соединением:

  • Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16
  • Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6
  • Специальное исполнение для насосов DN 32 - DN 100: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
Материалы
Корпус насосаСерый чугун (EN-GJL-250)
Рабочее колесоСинтетический материал (PPS - 40% GF)
Вал насосаНержавеющая сталь (X39CrMo17-1)
ПодшипникиМеталлографит
Допустимая перекачиваемая среда (другие среды по запросу)
Макс. расход Qmax15.4 м3/ч
Макс. напор Hmax9.7 M
Подсоединения к трубопроводу
Номинальный внутренний диаметр фланцаDN 32
ФланецКомбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2)
Габаритная длина l0220 мм
Мотор/электроника
Индекс энергоэффективности (EEI)≤ 0.20
Создаваемые помехиEN 61800-3;2004+A1;2012/жилые зоны (C1)
ПомехозащищенностьEN 61800-3;2004+A1;2012 /industrial environment (C2)
Регулирование частоты вращенияЧастотный преобразователь (ЧП)
Степень защитыIP X4D
Класс изоляцииF
Подключение к сети1~230 V, 50/60 Hz
Частота сети F50/60 Гц
Номинальная мощность электродвигателя P2200 Вт
Частота вращения N1400 - 4800 об/мин
Потребляемая мощность 1~230 В P112 - 310 Вт
Ток при 1~230В I0,22 - 1,37 A
Защита электродвигателяВстроенная
Резьбовой ввод для кабеля PG1x7/1x9/1x13,5
Данные для заказа
Арт.-№2090452
Номер EAN4016322994015
Вес, прим. m9 кг
ИзделиеWilo
ТипStratos 32/1-12
