Stratos-D 65/1-16
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Δp-c (постоян.) Габаритный чертеж Схема подключения SSM (обобщенная сигнализация неисправности): Обобщенная сигнализация неисправности <p>(нормальнозамкнутый контакт по VDI 3814, предельно допустимая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Stratos-D 65/1-16
Технический паспорт
Характеристики Δp-c (постоян.)
Габаритный чертеж
Схема подключения
| SSM (обобщенная сигнализация неисправности): | Обобщенная сигнализация неисправности <p>(нормальнозамкнутый контакт по VDI 3814, предельно допустимая нагрузка: 1 A, 250 В ~) </p><p>Функции см. в разделе «Рекомендации по выбору и монтажу»</p> |
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Вода систем отопления (согласно VDI 2035) | • |
| Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики) | • |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -10...+110 В°C |
| Макс. допустимое рабочее давление Pmax | 6/10 бар |
| Подсоединения к трубопроводу | |
| Фланец | Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2) |
| Номинальный внутренний диаметр фланца | DN 65 |
| Габаритная длина l0 | 340 мм |
| Мотор/электроника | |
| Индекс энергоэффективности (EEI) | ≤ 0.23 |
| Создаваемые помехи | EN 61800-3;2004+A1;2012/жилые зоны (C1) |
| Помехозащищенность | EN 61800-3;2004+A1;2012 /industrial environment (C2) |
| Регулирование частоты вращения | Частотный преобразователь (ЧП) |
| Степень защиты | IP X4D |
| Класс изоляции | F |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Номинальная мощность электродвигателя P2 | 1,200.00 Вт |
| Частота вращения N | 950 - 3400 об/мин |
| Потребляемая мощность P1 | 40 - 1450 Вт |
| Потребление тока I | 0,30 - 6,40 A |
| Защита электродвигателя | Встроенная |
| Резьбовой ввод для кабеля PG | 1x7/1x9/1x13,5 |
| Материалы | |
| Корпус насоса | Серый чугун (EN-GJL-250) |
| Рабочее колесо | Синтетический материал (PPE - 30% GF) |
| Вал насоса | Нержавеющая сталь (X30Cr13/X46Cr13) |
| Подшипники | Металлографит |
| Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды | |
| Минимальное давление на входе при температурах жидкости 50/95/110В°C | 7 / 15 / 23 м |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | Stratos-D 65/1-16 |
| Арт.-№ | 2150599 |
| Вес, прим. m | 51 кг |
Размеры и габаритные чертежи
Габаритный чертеж

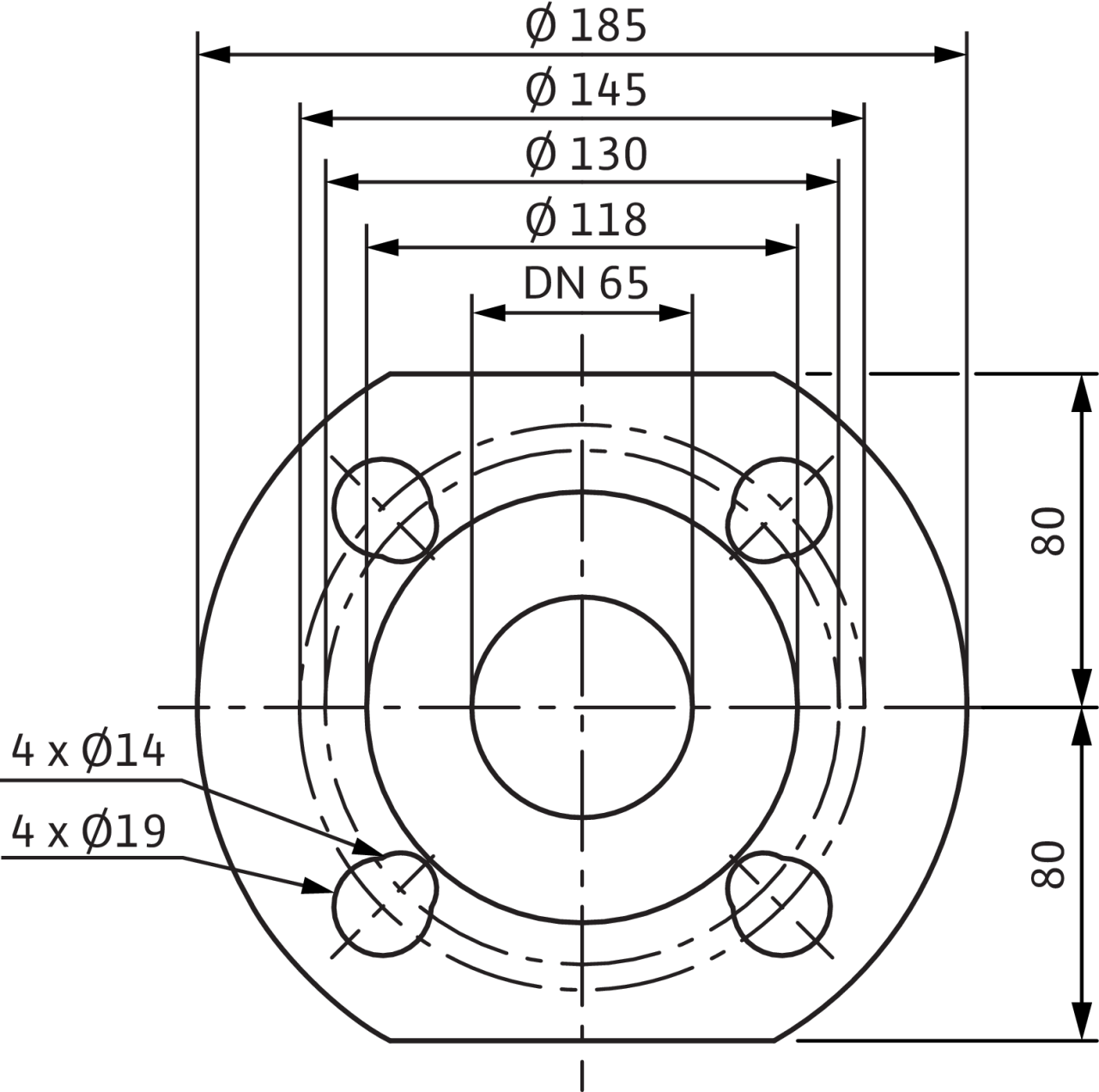

Габаритный чертеж фланца
Монтажные положения
Productinformation
Характеристики

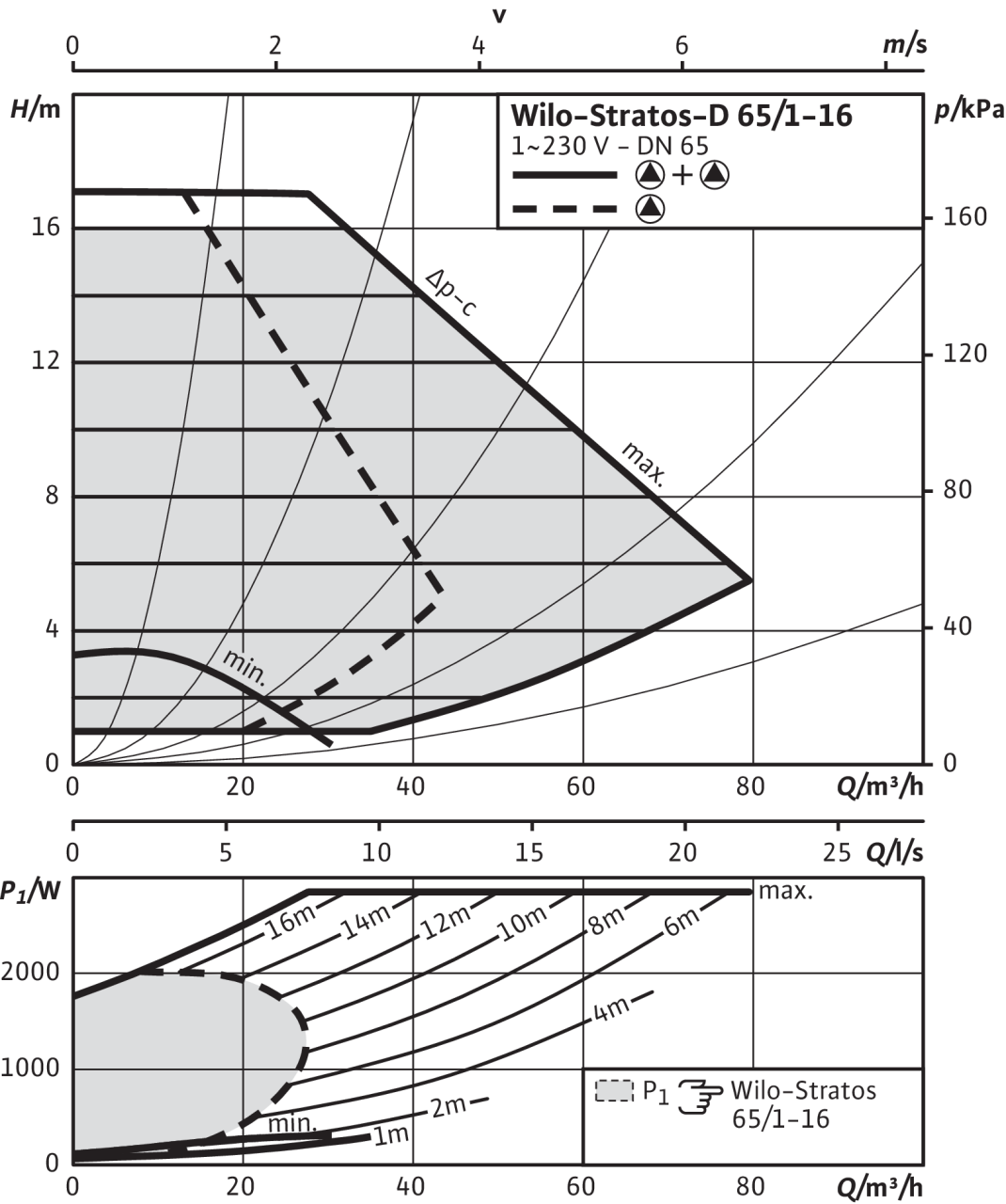

Характеристики Δp-c (постоян.)
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | Stratos-D 65/1-16 |
| Арт.-№ | 2150599 |
| Номер EAN | 4048482450056 |
| Цвет | Зелено-черный |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 51 |
| Длина (нетто) mm | 340 |
| Ширина (нетто) mm | 423 |
| Высота (нетто) mm | 389 |
| Вес (брутто) kg | 53.3 |
| Длина (брутто) mm | 550 |
| Ширина (брутто) mm | 530 |
| Высота (брутто) mm | 425 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 4 |
| Количество на один слой | 2 |
Описание изделия
Полный текст

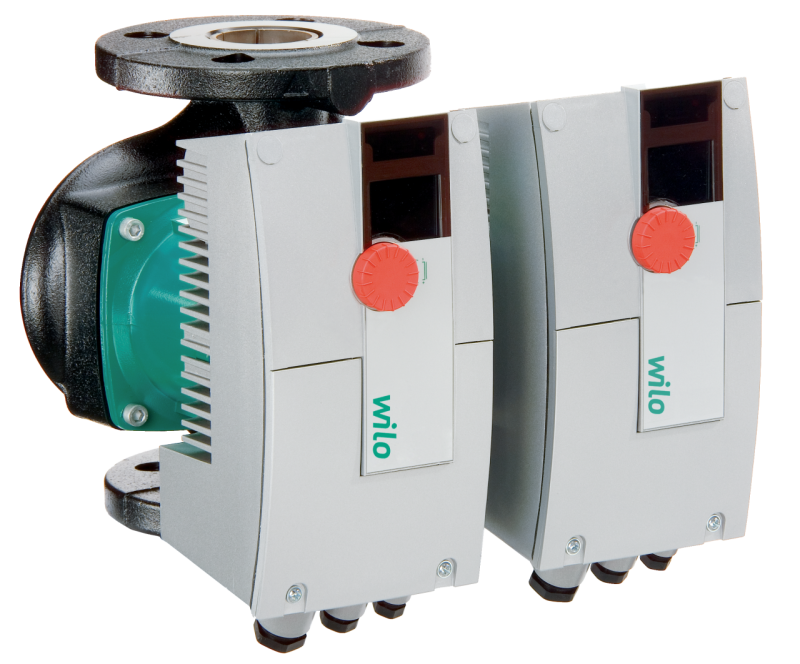

Высокопроизводительный насос Wilo Stratos D
с электронным регулированием,
Сдвоенный насос с мокрым ротором с низкими эксплуатационными затратами для установки в трубах. Возможно применение во всех областях отопления, вентиляции и кондиционирования (от -10 В°C до +110 В°C). Со встроенным электронным регулированием мощности для поддержания постоянного/переменного перепада давления. Серийное исполнение с однокнопочной панелью ручного управления для каждого насоса для следующих операций:
- вкл./выкл. насоса;
- выбор режима работы: основной/резервный режим работы, совместный режим работы (включение и выключение при пиковой нагрузке с оптимизацией по КПД) (принадлежности: требуются два IF-модуля Stratos);
- выбор способа регулирования:
- dp-c (постоянный перепад давления);
- dp-v (переменный перепад давления);
- dp-T (температурно-зависимый перепад давления) с помощью IR-монитора/IR-карты памяти, Modbus, BACnet, LON или Can;
- Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)
- Режим управления (настройка постоянной частоты вращения);
- автоматический режим снижения частоты вращения (самообучающийся);
- Установка заданного значения или числа оборотов
Графический дисплей для каждого насоса с поворотной индикацией для горизонтального и вертикального размещения модуля с возможностью индикации следующих параметров:
- Эксплуатационное состояние
- способ регулирования;
- заданное значение перепада давления или частоты вращения;
- сообщения об ошибках и предупреждения;
- режим работы сдвоенного насоса.
Синхронный электродвигатель с технологией ECM с высоким коэффициентом полезного действия и моментом прокручивания, функцией деблокирования и встроенной полной защитой электродвигателя.
Световая индикация неисправности, беспотенциальная обобщенная сигнализация неисправности, инфракрасный интерфейс для беспроводной связи с устройством управления Wilo/IR-монитором/IR-картой памяти.
Разъем для IF-модулей Wilo Stratos с интерфейсами для автоматизированной системы управления зданием или системы управления сдвоенными насосами (принадлежности: два IF-модуля Stratos Modbus, BACnet, LON, CAN, PLR, Ext. Off, Ext. Min, SBM, Ext. Off/SBM или DP).
Корпус насоса из серого чугуна с катафорезным покрытием, рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой.
Исполнения фланца:
- Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6
- Специальное исполнение для насосов DN 32 - DN 80: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
| Материалы | |
|---|---|
| Корпус насоса | Серый чугун (EN-GJL-250) |
| Рабочее колесо | Синтетический материал (PPE - 30% GF) |
| Вал насоса | Нержавеющая сталь (X30Cr13/X46Cr13) |
| Подшипники | Металлографит |
| Допустимая перекачиваемая среда (другие среды по запросу) | |
| Макс. расход Qmax | 79 м3/ч |
| Макс. напор Hmax | 16.99999 M |
| Подсоединения к трубопроводу | |
| Номинальный внутренний диаметр фланца | DN 65 |
| Фланец | Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2) |
| Габаритная длина l0 | 340 мм |
| Мотор/электроника | |
| Индекс энергоэффективности (EEI) | ≤ 0.23 |
| Создаваемые помехи | EN 61800-3;2004+A1;2012/жилые зоны (C1) |
| Помехозащищенность | EN 61800-3;2004+A1;2012 /industrial environment (C2) |
| Регулирование частоты вращения | Частотный преобразователь (ЧП) |
| Степень защиты | IP X4D |
| Класс изоляции | F |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Частота сети F | 50/60 Гц |
| Номинальная мощность электродвигателя P2 | 1200 Вт |
| Частота вращения N | 950 - 3400 об/мин |
| Потребляемая мощность 1~230 В P1 | 40 - 1450 Вт |
| Ток при 1~230В I | 0,30 - 6,40 A |
| Защита электродвигателя | Встроенная |
| Резьбовой ввод для кабеля PG | 1x7/1x9/1x13,5 |
| Данные для заказа | |
| Арт.-№ | 2150599 |
| Номер EAN | 4048482450056 |
| Вес, прим. m | 51 кг |
| Изделие | Wilo |
| Тип | Stratos-D 65/1-16 |
