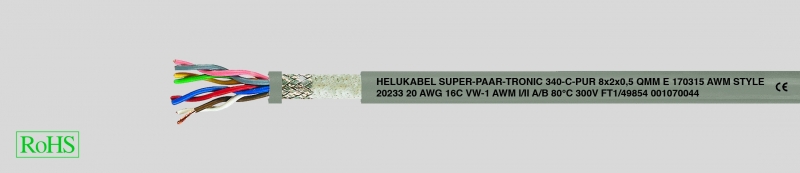

SUPER-PAAR-TRONIC 340-C-PUR, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный кабель для буксируемых цепей, жилы скручены попарно
Температурный диапазон
подвижно от -30°C до +80°C
стационарно от -40°C до +80°C
Номинальное напряжение 300 В
Испытательное напряжение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SUPER-PAAR-TRONIC 340-C-PUR, для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
- Специальный кабель для буксируемых цепей, жилы скручены попарно
-
Температурный диапазонподвижно от -30°C до +80°Cстационарно от -40°C до +80°C
- Номинальное напряжение 300 В
-
Испытательное напряжениежила/ жила 1500 Вжила/ экран 1000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Емкостьжила/ жила прибл. 60 нф/км
-
Минимальный радиус изгибадля длительных изгибов0,25 мм²подвижно 7,5xØ кабелястационарно 4xØ кабеля0,5-1,0 мм²подвижно 10хØ кабелястационарно 5xØ кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6
- Изоляция жил PP
- Маркировка жил в соответствии с DIN 47100
- Повивная скрутка пар с оптимальными шагами без перекручивания
- Обмотка поверх внешнего повива
- Экран из медной оплётки, лужёный, покрытие 85%
- Обмотка из флиса
- Внешняя TMPU-оболочка из цельного полиуретана в соответствии с DIN VDE 0207-363-10-2 /DIN EN 50363-10-2, согласно станд. UL 1581 табл. 50.227
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
-
Не распространяющий горение в соответствии с DIN VDE 0482-332-1-2,DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
- Маслостойкость в соответствии с DIN VDE 0473-811-404/DIN EN 60811-404
- Безгалогеновый
- Устойчив к воздействию атмосферных явлений, озона и УФ-лучей
- Химически устойчив к растворителям, кислотам, щелочам и гидравлическим жидкостям
Преимущества
- Высокая стойкость к механическим нагрузкам
- Высокая стойкость к переменным изгибам
- Высокая прочность на разрыв, стойкость к истиранию и ударопрочность даже при низких температурах
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Данные специальные кабели с парной скруткой и общим экраном для буксируемых цепей можно применять даже там, где внешнее воздействие высоких частот создаёт помехи в импульсной передаче. Используются для длительных изгибающих напряжений в станках и инструментах, в робототехнике и многосменном производстве. Это разработанный по новейшим технологиям кабель передачи данных высокой гибкости с прочной на разрез внешней PUR-оболочкой с низкой адгезионностью, которая гарантирует оптимальный срок службы и очень высокую экономичность. Этот кабель, соответствующий двум стандартам, применяется преимущественно в экспортном машиностроении в металлообрабатывающих станках, поточных линиях и на производстве промышленного оборудования. Гарантирует длительное использование в рамках многосменной эксплуатации при высоких напряжениях при изгибе.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 49830 | 1 x 2 x 0,25 | 24 | 4,8 | 14,0 | 26,0 |
| 49831 | 2 x 2 x 0,25 | 24 | 6,7 | 32,0 | 61,0 |
| 49832 | 3 x 2 x 0,25 | 24 | 7,1 | 38,4 | 70,0 |
| 49833 | 4 x 2 x 0,25 | 24 | 7,6 | 43,2 | 82,0 |
| 49834 | 5 x 2 x 0,25 | 24 | 8,3 | 51,5 | 99,0 |
| 49835 | 6 x 2 x 0,25 | 24 | 9,0 | 71,8 | 126,0 |
| 49836 | 8 x 2 x 0,25 | 24 | 10,5 | 74,4 | 147,0 |
| 49837 | 10 x 2 x 0,25 | 24 | 11,9 | 90,0 | 179,0 |
| 49838 | 14 x 2 x 0,25 | 24 | 12,7 | 111,2 | 210,0 |
| 49839 | 1 x 2 x 0,34 | 22 | 5,1 | 20,0 | 35,0 |
| 49840 | 2 x 2 x 0,34 | 22 | 7,2 | 41,0 | 80,0 |
| 49841 | 3 x 2 x 0,34 | 22 | 7,6 | 52,2 | 100,0 |
| 49842 | 4 x 2 x 0,34 | 22 | 8,3 | 59,1 | 118,0 |
| 49843 | 5 x 2 x 0,34 | 22 | 9,0 | 67,0 | 134,0 |
| 49844 | 6 x 2 x 0,34 | 22 | 9,9 | 86,4 | 162,0 |
| 49845 | 8 x 2 x 0,34 | 22 | 11,9 | 107,5 | 214,0 |
| 49846 | 10 x 2 x 0,34 | 22 | 13,9 | 131,0 | 270,0 |
| 49847 | 14 x 2 x 0,34 | 22 | 14,1 | 150,0 | 304,0 |
| 49848 | 1 x 2 x 0,5 | 20 | 5,8 | 22,5 | 47,0 |
| 49849 | 2 x 2 x 0,5 | 20 | 8,4 | 53,0 | 100,0 |
| 49850 | 3 x 2 x 0,5 | 20 | 9,0 | 72,8 | 131,0 |
| 49851 | 4 x 2 x 0,5 | 20 | 10,0 | 75,6 | 149,0 |
| 49852 | 5 x 2 x 0,5 | 20 | 11,0 | 85,7 | 169,0 |
| 49853 | 6 x 2 x 0,5 | 20 | 11,8 | 103,0 | 181,0 |
| 49854 | 8 x 2 x 0,5 | 20 | 14,2 | 148,4 | 274,0 |
| 49855 | 10 x 2 x 0,5 | 20 | 16,5 | 180,0 | 332,0 |
| 49856 | 14 x 2 x 0,5 | 20 | 16,9 | 218,3 | 390,0 |
| 49857 | 1 x 2 x 0,75 | 19 | 6,2 | 35,2 | 56,0 |
| 49858 | 2 x 2 x 0,75 | 19 | 9,2 | 61,4 | 102,0 |
| 49859 | 3 x 2 x 0,75 | 19 | 9,8 | 87,1 | 144,0 |
| 49860 | 4 x 2 x 0,75 | 19 | 11,2 | 95,2 | 160,0 |
| 49861 | 5 x 2 x 0,75 | 19 | 12,2 | 115,0 | 193,0 |
| 49862 | 6 x 2 x 0,75 | 19 | 13,2 | 137,1 | 216,0 |
| 49863 | 8 x 2 x 0,75 | 19 | 15,6 | 184,4 | 327,0 |
| 49864 | 10 x 2 x 0,75 | 19 | 18,4 | 259,8 | 451,0 |
| 49865 | 14 x 2 x 0,75 | 19 | 18,9 | 318,4 | 521,0 |
| 49866 | 1 x 2 x 1 | 18 | 6,7 | 42,0 | 64,0 |
| 49867 | 2 x 2 x 1 | 18 | 10,0 | 73,0 | 120,0 |
| 49868 | 3 x 2 x 1 | 18 | 10,8 | 93,6 | 160,0 |
| 49869 | 4 x 2 x 1 | 18 | 11,7 | 117,8 | 184,0 |
| 49870 | 5 x 2 x 1 | 18 | 13,2 | 139,0 | 217,0 |
