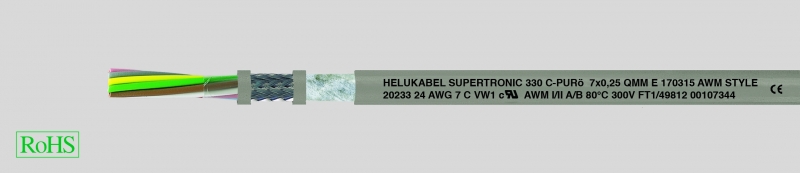

SUPERTRONIC-330 C-PURö, кабель для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 4)
Технические характеристики
Кабель со специальной PUR-оболочкой, экранированный
Температурный диапазон
подвижно от -30°C до +80°C
стационарно от -40°C до +80°C
Номинальное напряжение 300 В
Испытательное напряжение
жила/...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SUPERTRONIC-330 C-PURö, кабель для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража
- Кабель со специальной PUR-оболочкой, экранированный
-
Температурный диапазонподвижно от -30°C до +80°Cстационарно от -40°C до +80°C
- Номинальное напряжение 300 В
-
Испытательное напряжениежила/ жила 1500 Вжила/ экран 1000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Емкостьжила/ жила 60 нф/км
-
Минимальный радиус изгибаподвижно 7,5х Ø кабелястационарная прокладка 4х Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
-
Сопротивление связимакс. 250 Ом/км
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, гр. 4, BS 6360 кл. 6
- Полиолефиновая изоляция жил
- Повивная скрутка жил с оптимальным шагом
- Цветовой код в соответствии с DIN 47100
- Обмотка поверх внешнего повива
-
Экран из медной оплётки, лужёныйПокрытие мин. 85%
- Обмотка из флиса
- Специальная внешняя TMPU-оболочка из цельного полиуретана в соответствии с DIN VDE 0282 часть 10, Приложение A, в соотв. со станд. UL 1581 табл. 50227 80°C
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Не распространяющая горение PUR-оболочка в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
- Низкая адгезионность
- Высокая гибкость при низких температурах
- Высокая стойкость к истиранию
- Стойкий к разрывам
- Устойчивый к порезам
-
Устойчив кУФ-лучам, кислороду, озону, гидролизу, маслу
-
Частично устойчив кмикробам, гидравлическим жидкостям, смазочно-охлаждающим эмульсиям, щелочам
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Используется для прокладки в сухих, влажных помещениях и на открытом воздухе при свободном движении без растягивающих усилий и без принудительно направляемого движения при применении с буксируемыми цепями.
Подходит для применения в качестве особо гибкого PUR-кабеля управления в условиях частого напряжения при подъёме и изгибе в машиностроении и производстве инструментов, в робототехнике и с постоянно движущимися деталями машин. Длительный срок службы гарантирует надёжную работу и высокую экономичность. Благодаря высокой плотности экрана обеспечивается отсутствие помех при передаче сигналов или импульсов. Идеальный, защищённый от помех кабель управления для наружного применения. В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога.
При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 49797 | 2 x 0,14 | 26 | 4,4 | 11,2 | 32,0 |
| 49798 | 3 x 0,14 | 26 | 4,5 | 14,1 | 35,0 |
| 49799 | 4 x 0,14 | 26 | 4,8 | 15,5 | 40,0 |
| 49800 | 5 x 0,14 | 26 | 5,0 | 18,3 | 45,0 |
| 49801 | 7 x 0,14 | 26 | 5,8 | 27,8 | 66,0 |
| 49802 | 10 x 0,14 | 26 | 6,7 | 39,3 | 86,0 |
| 49803 | 12 x 0,14 | 26 | 6,8 | 42,1 | 94,0 |
| 49804 | 14 x 0,14 | 26 | 7,1 | 45,3 | 102,0 |
| 49805 | 18 x 0,14 | 26 | 7,8 | 54,1 | 118,0 |
| 49806 | 24 x 0,14 | 26 | 8,8 | 66,3 | 149,0 |
| 49807 | 25 x 0,14 | 26 | 9,2 | 68,4 | 156,0 |
| 49808 | 2 x 0,25 | 24 | 4,8 | 14,9 | 38,0 |
| 49809 | 3 x 0,25 | 24 | 5,0 | 18,8 | 44,0 |
| 49810 | 4 x 0,25 | 24 | 5,3 | 21,3 | 51,0 |
| 49811 | 5 x 0,25 | 24 | 5,7 | 31,0 | 68,0 |
| 49812 | 7 x 0,25 | 24 | 6,6 | 39,6 | 82,0 |
| 49813 | 10 x 0,25 | 24 | 7,5 | 53,9 | 110,0 |
| 49814 | 12 x 0,25 | 24 | 7,7 | 59,1 | 124,0 |
| 49815 | 14 x 0,25 | 24 | 8,0 | 64,2 | 135,0 |
| 49816 | 18 x 0,25 | 24 | 8,8 | 78,4 | 150,0 |
| 49817 | 24 x 0,25 | 24 | 10,2 | 89,9 | 194,0 |
| 49818 | 25 x 0,25 | 24 | 10,7 | 101,0 | 204,0 |
| 49819 | 2 x 0,34 | 22 | 5,1 | 18,1 | 45,0 |
| 49820 | 3 x 0,34 | 22 | 5,3 | 28,7 | 60,0 |
| 49821 | 4 x 0,34 | 22 | 5,7 | 35,7 | 76,0 |
| 49822 | 5 x 0,34 | 22 | 6,1 | 39,1 | 82,0 |
| 49823 | 7 x 0,34 | 22 | 7,1 | 52,7 | 110,0 |
| 49824 | 10 x 0,34 | 22 | 8,1 | 67,4 | 148,0 |
| 49825 | 12 x 0,34 | 22 | 8,3 | 76,4 | 166,0 |
| 49826 | 14 x 0,34 | 22 | 8,7 | 85,5 | 185,0 |
| 49827 | 18 x 0,34 | 22 | 9,8 | 99,7 | 216,0 |
| 49828 | 24 x 0,34 | 22 | 11,3 | 147,1 | 291,0 |
| 49829 | 25 x 0,34 | 22 | 11,8 | 155,0 | 305,0 |
Купить SUPERTRONIC-330 C-PURö, кабель для буксируемых цепей, безгалогеновый, ЭМС, с разметкой метража в регионе Ярославль.
