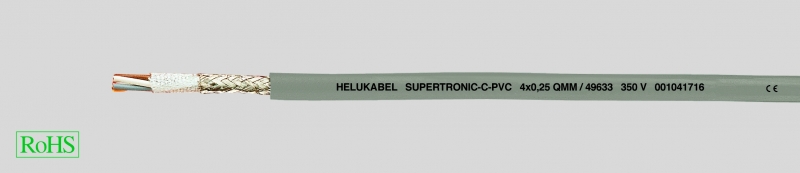

SUPERTRONIC®-C-PVC, специальный кабель для буксируемых цепей, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный кабель для буксируемых цепей в PVC-оболочке на основании DIN VDE 0285-525-1 /DIN EN 50525-1
Особо гибкий за счёт специальной конструкции
Температурный диапазон
подвижно от -5°C до +70°C
стационарно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SUPERTRONIC®-C-PVC, специальный кабель для буксируемых цепей, ЭМС, с разметкой метража
- Специальный кабель для буксируемых цепей в PVC-оболочке на основании DIN VDE 0285-525-1 /DIN EN 50525-1
- Особо гибкий за счёт специальной конструкции
-
Температурный диапазонподвижно от -5°C до +70°Cстационарно от -40 °C до +70 °C
- Номинальное напряжение 350 В
- Испытательное напряжение 1500 В
- Напряжение пробоя мин. 3000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 7,5x Ø кабелястационарно 4x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Сопротивление связимакс. 250 Ом/км
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6
- Специальная PVC-изоляция жил TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
- Цветные жилы в соответствии с DIN 47100, см. табл. в приложении
- Повивная скрутка жил с оптимальным шагом
- Обмотка текстильной лентой
- Экран из лужёной медной оплётки, покрытие пр. 85%
- Специальная оболочка на PVC-основе, по образцу ТМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки серый (RAL 7001)
- С разметкой метража
-
В целом маслостойкий.Химическую стойкость см. в табл. в приложении
- Низкая адгезионность
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий и не распространяющий горение PVC в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Применяется в буксируемых цепях. Используется в качестве особо гибкого PVC-кабеля управления в условиях постоянных нагрузок при подъёме и изгибе в станках и инструментах, в робототехнике и оборудовании с постоянно движущимися элементами. Кабель гарантирует большой срок службы, надежное функционирование и высокую экономичность. В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При использовании в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 49620 | 2 x 0,14 | 4,0 | 11,2 | 33,0 | 26 |
| 49621 | 3 x 0,14 | 4,2 | 14,1 | 36,0 | 26 |
| 49622 | 4 x 0,14 | 4,4 | 15,5 | 41,0 | 26 |
| 49623 | 5 x 0,14 | 4,7 | 18,3 | 46,0 | 26 |
| 49624 | 7 x 0,14 | 5,3 | 27,6 | 70,0 | 26 |
| 49625 | 10 x 0,14 | 6,7 | 39,3 | 88,0 | 26 |
| 49626 | 12 x 0,14 | 6,8 | 41,1 | 97,0 | 26 |
| 49627 | 14 x 0,14 | 7,1 | 45,3 | 105,0 | 26 |
| 49628 | 18 x 0,14 | 7,7 | 54,1 | 122,0 | 26 |
| 49629 | 24 x 0,14 | 9,0 | 66,3 | 156,0 | 26 |
| 49630 | 25 x 0,14 | 9,1 | 68,4 | 162,0 | 26 |
| 49631 | 2 x 0,25 | 4,7 | 14,9 | 39,0 | 24 |
| 49632 | 3 x 0,25 | 4,9 | 18,8 | 45,0 | 24 |
| 49633 | 4 x 0,25 | 5,2 | 21,3 | 52,0 | 24 |
| 49634 | 5 x 0,25 | 5,6 | 31,0 | 70,0 | 24 |
| 49635 | 7 x 0,25 | 6,7 | 39,6 | 88,0 | 24 |
| 49636 | 10 x 0,25 | 7,8 | 53,9 | 114,0 | 24 |
| 49637 | 12 x 0,25 | 8,1 | 59,1 | 128,0 | 24 |
| 49638 | 14 x 0,25 | 8,5 | 64,2 | 140,0 | 24 |
| 49639 | 18 x 0,25 | 9,5 | 78,4 | 166,0 | 24 |
| 49640 | 24 x 0,25 | 11,0 | 89,9 | 210,0 | 24 |
| 49641 | 25 x 0,25 | 11,1 | 101,0 | 220,0 | 24 |
| 49642 | 2 x 0,34 | 5,2 | 16,1 | 46,0 | 22 |
| 49643 | 3 x 0,34 | 5,4 | 28,7 | 62,0 | 22 |
| 49644 | 4 x 0,34 | 5,8 | 35,7 | 80,0 | 22 |
| 49645 | 5 x 0,34 | 6,7 | 39,1 | 88,0 | 22 |
| 49646 | 7 x 0,34 | 7,6 | 52,7 | 116,0 | 22 |
| 49647 | 10 x 0,34 | 9,0 | 67,4 | 156,0 | 22 |
| 49648 | 12 x 0,34 | 9,1 | 76,4 | 167,0 | 22 |
| 49649 | 14 x 0,34 | 9,6 | 85,3 | 195,0 | 22 |
| 49650 | 18 x 0,34 | 10,7 | 99,7 | 225,0 | 22 |
| 49651 | 24 x 0,34 | 12,6 | 147,1 | 312,0 | 22 |
| 49652 | 25 x 0,34 | 12,8 | 155,0 | 325,0 | 22 |
