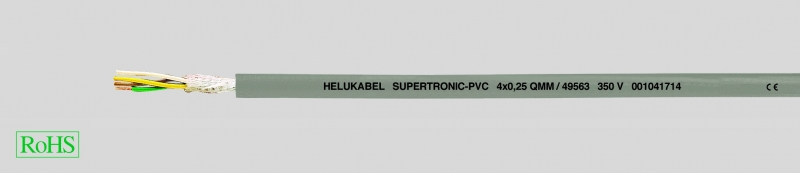

SUPERTRONIC®-PVC, специальный кабель для буксируемых цепей, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный кабель для буксируемых цепей в PVC-оболочке на основании DIN VDE 0285-525-1/DIN EN 50525-1
Особо гибкий за счёт специальной конструкции
Температурный диапазон
подвижно от -5°C до +70°C
стационарно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SUPERTRONIC®-PVC, специальный кабель для буксируемых цепей, с разметкой метража
- Специальный кабель для буксируемых цепей в PVC-оболочке на основании DIN VDE 0285-525-1/DIN EN 50525-1
- Особо гибкий за счёт специальной конструкции
-
Температурный диапазонподвижно от -5°C до +70°Cстационарно от -40 °C до +70 °C
- Номинальное напряжение 350 В
- Испытательное напряжение 1500 В
- Напряжение пробоя мин. 3000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 5x Ø кабелястационарно 3x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6
- Специальная PVC-изоляция жил TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
- Цветные жилы в соответствии с DIN 47100, см. табл. в приложении
- Повивная скрутка жил оптимальным шагом
- Обмотка текстильной лентой
- Специальная внешняя оболочка на PVC-основе, серая (RAL 7001)
- Внешняя оболочка по образцу ТМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- С разметкой метража
-
В целом маслостойкийХимическую стойкость см. в табл. в приложении
- Низкая адгезионность
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
-
Самозатухающий и не распространяющий горение PVC в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804,тип испытания B)
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Применяется в буксируемых цепях в качестве особо гибкого PVC-кабеля управления в условиях постоянных нагрузок при подъёме и изгибе в станках и инструментах, в робототехнике и оборудовании с постоянно движущимися элементами. Кабель имеет длительный срок службы, надежное функционирование и высокую экономичность. В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При использовании в буксируемых цепях следует соблюдать руководство по монтажу.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 49550 | 2 x 0,14 | 3,5 | 2,8 | 23,0 | 26 |
| 49551 | 3 x 0,14 | 3,7 | 4,1 | 25,0 | 26 |
| 49552 | 4 x 0,14 | 3,9 | 5,6 | 30,0 | 26 |
| 49553 | 5 x 0,14 | 4,2 | 7,0 | 35,0 | 26 |
| 49554 | 7 x 0,14 | 4,8 | 9,8 | 49,0 | 26 |
| 49555 | 10 x 0,14 | 6,2 | 14,0 | 64,0 | 26 |
| 49556 | 12 x 0,14 | 6,3 | 16,8 | 71,0 | 26 |
| 49557 | 14 x 0,14 | 6,6 | 19,6 | 77,0 | 26 |
| 49558 | 18 x 0,14 | 7,2 | 25,2 | 90,0 | 26 |
| 49559 | 24 x 0,14 | 8,5 | 33,6 | 119,0 | 26 |
| 49560 | 25 x 0,14 | 8,6 | 35,0 | 124,0 | 26 |
| 49561 | 2 x 0,25 | 4,2 | 5,0 | 28,0 | 24 |
| 49562 | 3 x 0,25 | 4,4 | 7,5 | 33,0 | 24 |
| 49563 | 4 x 0,25 | 4,7 | 10,0 | 39,0 | 24 |
| 49564 | 5 x 0,25 | 5,6 | 12,5 | 50,0 | 24 |
| 49565 | 7 x 0,25 | 6,1 | 17,5 | 63,0 | 24 |
| 49566 | 10 x 0,25 | 7,2 | 25,0 | 83,0 | 24 |
| 49567 | 12 x 0,25 | 7,5 | 30,1 | 95,0 | 24 |
| 49568 | 14 x 0,25 | 7,9 | 35,0 | 107,0 | 24 |
| 49569 | 18 x 0,25 | 8,9 | 45,0 | 130,0 | 24 |
| 49570 | 24 x 0,25 | 10,4 | 60,0 | 170,0 | 24 |
| 49571 | 25 x 0,25 | 10,5 | 62,5 | 177,0 | 24 |
| 49572 | 2 x 0,34 | 4,6 | 6,8 | 33,0 | 22 |
| 49573 | 3 x 0,34 | 4,8 | 10,2 | 42,0 | 22 |
| 49574 | 4 x 0,34 | 5,2 | 13,6 | 56,0 | 22 |
| 49575 | 5 x 0,34 | 6,1 | 17,0 | 64,0 | 22 |
| 49576 | 7 x 0,34 | 7,0 | 23,8 | 84,0 | 22 |
| 49577 | 10 x 0,34 | 8,4 | 34,0 | 116,0 | 22 |
| 49578 | 12 x 0,34 | 8,5 | 40,8 | 133,0 | 22 |
| 49579 | 14 x 0,34 | 9,0 | 47,6 | 150,0 | 22 |
| 49580 | 18 x 0,34 | 10,1 | 61,2 | 182,0 | 22 |
| 49581 | 24 x 0,34 | 12,0 | 81,5 | 240,0 | 22 |
| 49582 | 25 x 0,34 | 12,2 | 85,0 | 250,0 | 22 |
