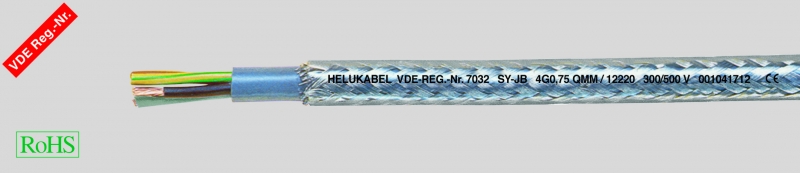

SY-JB, гибкий, с цветовой маркировкой жил, с оплеткой из стальной проволоки
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/ /DIN EN 50525-2-51
Температурный диапазон
подвижно от -15 °C до +80 °C
стационарно от -40 °C до +80 °C
Номинальное напряжение
U0/U 300/500...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SY-JB, гибкий, с цветовой маркировкой жил, с оплеткой из стальной проволоки
- Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/ /DIN EN 50525-2-51
-
Температурный диапазонподвижно от -15 °C до +80 °Cстационарно от -40 °C до +80 °C
-
Номинальное напряжениеU0/U 300/500 В до 2,5 мм²U0/U 450/750 В от 4 мм²
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 20x Ø кабелястационарно 6x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – специальный PVC-материал Z 7225
- Цвет жил – по цветовому коду JB/OB
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Внутренняя оболочка – специальный PVC-материал
- Защитная оплетка из оцинкованной стальной проволоки
- Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Оболочка прозрачная
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тест B)
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OB)
- При колич. жил до 5 и сечении проводника до 2,5 мм² – с рег. ном. VDE
- Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.
-
Аналоги с экраном:SY-JZ
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве измерительных и контрольных кабелей в станках, приборостроении, на электростанциях и в информационной технике. Применяются в сухих помещениях, кабель не предназначен для прокладки на открытом воздухе. За счет плотной оплетки кабель оптимально защищен от механических повреждений. Оцинковка оплетки предотвращает коррозию и гарантирует повышенную пригодность оплетки для пайки.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 12200 | 2 x 0,5 | 7,3 | 9,6 | 80,0 | 20 |
| 12201 | 3 G 0,5 | 7,6 | 14,4 | 92,0 | 20 |
| 12202 | 4 G 0,5 | 8,2 | 19,2 | 102,0 | 20 |
| 12203 | 5 G 0,5 | 8,9 | 24,0 | 119,0 | 20 |
| 12204 | 7 G 0,5 | 9,5 | 33,6 | 157,0 | 20 |
| 12205 | 10 G 0,5 | 11,1 | 48,0 | 205,0 | 20 |
| 12206 | 12 G 0,5 | 11,8 | 58,0 | 218,0 | 20 |
| 12218 | 2 x 0,75 | 7,9 | 14,4 | 98,0 | 18 |
| 12219 | 3 G 0,75 | 8,2 | 21,6 | 103,0 | 18 |
| 12220 | 4 G 0,75 | 8,7 | 28,8 | 122,0 | 18 |
| 12221 | 5 G 0,75 | 9,5 | 36,0 | 142,0 | 18 |
| 12312 | 6 G 0,75 | 10,1 | 43,2 | 180,0 | 18 |
| 12222 | 7 G 0,75 | 10,3 | 50,0 | 185,0 | 18 |
| 12223 | 9 G 0,75 | 11,8 | 65,0 | 249,0 | 18 |
| 12313 | 10 G 0,75 | 11,8 | 72,0 | 252,0 | 18 |
| 12224 | 12 G 0,75 | 12,8 | 86,0 | 292,0 | 18 |
| 12234 | 2 x 1 | 8,2 | 19,2 | 112,0 | 17 |
| 12235 | 3 G 1 | 8,5 | 28,8 | 132,0 | 17 |
| 12236 | 4 G 1 | 9,2 | 38,4 | 143,0 | 17 |
| 12237 | 5 G 1 | 9,9 | 48,0 | 166,0 | 17 |
| 12238 | 6 G 1 | 10,5 | 58,0 | 220,0 | 17 |
| 12239 | 7 G 1 | 10,7 | 67,0 | 227,0 | 17 |
| 12240 | 8 G 1 | 11,3 | 77,0 | 277,0 | 17 |
| 12241 | 9 G 1 | 12,6 | 86,0 | 295,0 | 17 |
| 12242 | 12 G 1 | 13,4 | 115,0 | 340,0 | 17 |
| 12256 | 2 x 1,5 | 8,8 | 29,0 | 129,0 | 16 |
| 12257 | 3 G 1,5 | 9,4 | 43,0 | 149,0 | 16 |
| 12258 | 4 G 1,5 | 10,0 | 58,0 | 185,0 | 16 |
| 12259 | 5 G 1,5 | 10,9 | 72,0 | 205,0 | 16 |
| 12260 | 6 G 1,5 | 11,8 | 87,0 | 255,0 | 16 |
| 12261 | 7 G 1,5 | 11,8 | 101,0 | 285,0 | 16 |
| 12262 | 8 G 1,5 | 12,7 | 115,0 | 340,0 | 16 |
| 12263 | 9 G 1,5 | 13,9 | 130,0 | 347,0 | 16 |
| 12264 | 10 G 1,5 | 13,9 | 144,0 | 418,0 | 16 |
| 12265 | 11 G 1,5 | 15,0 | 158,0 | 430,0 | 16 |
| 12266 | 12 G 1,5 | 15,0 | 173,0 | 444,0 | 16 |
| 12277 | 2 x 2,5 | 10,2 | 48,0 | 185,0 | 14 |
| 12278 | 3 G 2,5 | 10,9 | 72,0 | 248,0 | 14 |
| 12279 | 4 G 2,5 | 11,6 | 96,0 | 290,0 | 14 |
| 12280 | 5 G 2,5 | 12,9 | 120,0 | 347,0 | 14 |
| 12281 | 7 G 2,5 | 14,2 | 168,0 | 420,0 | 14 |
| 12282 | 12 G 2,5 | 17,7 | 288,0 | 660,0 | 14 |
| 12291 | 2 x 4 | 13,5 | 77,0 | 330,0 | 12 |
| 12318 | 3 G 4 | 14,3 | 115,0 | 375,0 | 12 |
| 12292 | 4 G 4 | 15,4 | 154,0 | 428,0 | 12 |
| 12293 | 5 G 4 | 16,9 | 192,0 | 504,0 | 12 |
| 12294 | 7 G 4 | 16,4 | 269,0 | 640,0 | 12 |
| 12295 | 3 G 6 | 15,5 | 173,0 | 543,0 | 10 |
| 12296 | 4 G 6 | 16,9 | 230,0 | 571,0 | 10 |
| 12297 | 5 G 6 | 18,6 | 288,0 | 671,0 | 10 |
| 12298 | 7 G 6 | 20,6 | 403,0 | 845,0 | 10 |
| 12319 | 3 G 10 | 19,1 | 288,0 | 735,0 | 8 |
| 12299 | 4 G 10 | 21,1 | 384,0 | 943,0 | 8 |
| 12300 | 5 G 10 | 23,3 | 480,0 | 1065,0 | 8 |
| 12301 | 7 G 10 | 25,4 | 672,0 | 1551,0 | 8 |
| 12320 | 3 G 16 | 23,1 | 461,0 | 1080,0 | 6 |
| 12302 | 4 G 16 | 25,5 | 614,0 | 1360,0 | 6 |
| 12303 | 5 G 16 | 28,2 | 768,0 | 1740,0 | 6 |
| 12304 | 7 G 16 | 31,0 | 1075,0 | 2166,0 | 6 |
| 12321 | 3 G 25 | 28,4 | 720,0 | 1630,0 | 4 |
| 12305 | 4 G 25 | 31,2 | 960,0 | 2020,0 | 4 |
| 12306 | 5 G 25 | 34,5 | 1200,0 | 2465,0 | 4 |
| 12322 | 3 G 35 | 30,9 | 1008,0 | 1932,0 | 2 |
| 12307 | 4 G 35 | 34,0 | 1344,0 | 2570,0 | 2 |
| 12308 | 5 G 35 | 37,7 | 1680,0 | 3185,0 | 2 |
| 12323 | 3 G 50 | 37,0 | 1440,0 | 2679,0 | 1 |
| 12309 | 4 G 50 | 40,6 | 1920,0 | 3513,0 | 1 |
| 12314 | 5 G 50 | 45,2 | 2400,0 | 4248,0 | 1 |
| 12324 | 3 G 70 | 42,3 | 2016,0 | 2790,0 | 2/0 |
| 12310 | 4 G 70 | 46,3 | 2688,0 | 4810,0 | 2/0 |
| 12315 | 5 G 70 | 50,7 | 3360,0 | 5880,0 | 2/0 |
| 12325 | 3 G 95 | 47,1 | 2736,0 | 4870,0 | 3/0 |
| 12311 | 4 G 95 | 51,3 | 3648,0 | 6360,0 | 3/0 |
| 12316 | 5 G 95 | 56,3 | 4560,0 | 8071,0 | 3/0 |
| 12326 | 3 G 120 | 51,8 | 3456,0 | 6230,0 | 4/0 |
| 12317 | 4 G 120 | 56,4 | 4608,0 | 8170,0 | 4/0 |
| 12328 | 4 G 150 | 64,2 | 5760,0 | 9970,0 | 300 kcmil |
