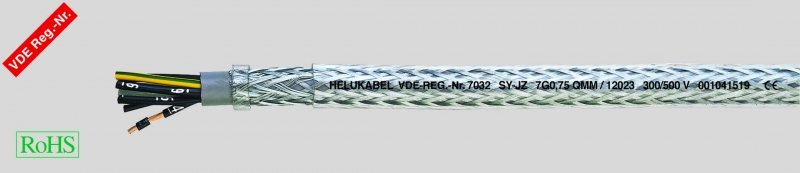

SY-JZ, гибкий, с цифровой маркировкой жил, с оплеткой из стальной проволоки
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/
DIN EN 50525-2-51
Температурный диапазон
подвижно от -15 °C1) до +80 °C
стационарно от -40 °C до +80 °C
Номинальное напряжение
U0/U...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SY-JZ, гибкий, с цифровой маркировкой жил, с оплеткой из стальной проволоки
-
Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
-
Температурный диапазонподвижно от -15 °C1) до +80 °Cстационарно от -40 °C до +80 °C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 20x Ø кабелястационарно 6x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- 1) Испытан при низких температурах на изгиб, ударную нагрузку, растяжение в соответствии с VDE 0473 часть 811-1-4, EN 60811-1-4
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – специальный PVC-материал Z 7225
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Внутренняя оболочка – специальный PVC-материал
- Защитная оплетка из оцинкованной стальной проволоки
- Внешняя оболочка – специальный PVC-материал
- Цвет оболочки — прозрачный
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
- Имеются также другие типоразмеры
- Эти кабели также поставляются с цветными жилами (см. SY-JB)
- Пригодность для чистых помещений протестирована на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе. Дополнительную информацию см. во введении.
-
Аналог с экраном:SY-JB
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве измерительных и контрольных кабелей в станках, приборостроении, на электростанциях и в информационной технике. Применяются в сухих помещениях, кабель не предназначен для прокладки на открытом воздухе. За счет плотной оплетки кабель оптимально защищен от механических повреждений. Оцинковка оплетки предотвращает коррозию и гарантирует повышенную пригодность оплетки для пайки.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 12001 | 2 x 0,5 | 7,3 | 9,6 | 80,0 | 20 |
| 12002 | 3 G 0,5 | 7,6 | 14,4 | 92,0 | 20 |
| 12003 | 4 G 0,5 | 8,2 | 19,2 | 102,0 | 20 |
| 12004 | 5 G 0,5 | 8,9 | 24,0 | 119,0 | 20 |
| 12005 | 7 G 0,5 | 9,5 | 33,6 | 157,0 | 20 |
| 12006 | 10 G 0,5 | 11,1 | 48,0 | 205,0 | 20 |
| 12007 | 12 G 0,5 | 11,8 | 58,0 | 218,0 | 20 |
| 12008 | 14 G 0,5 | 12,5 | 67,0 | 242,0 | 20 |
| 12009 | 18 G 0,5 | 13,6 | 86,0 | 340,0 | 20 |
| 12010 | 21 G 0,5 | 14,3 | 101,0 | 370,0 | 20 |
| 12114 | 25 G 0,5 | 15,7 | 120,0 | 406,0 | 20 |
| 12012 | 30 G 0,5 | 16,4 | 144,0 | 439,0 | 20 |
| 12013 | 35 G 0,5 | 17,9 | 168,0 | 500,0 | 20 |
| 12014 | 40 G 0,5 | 18,4 | 192,0 | 565,0 | 20 |
| 12015 | 42 G 0,5 | 19,1 | 202,0 | 593,0 | 20 |
| 12016 | 50 G 0,5 | 20,9 | 240,0 | 690,0 | 20 |
| 12017 | 61 G 0,5 | 22,4 | 293,0 | 843,0 | 20 |
| 12018 | 80 G 0,5 | 25,4 | 384,0 | 1050,0 | 20 |
| 12011 | 100 G 0,5 | 28,6 | 480,0 | 1240,0 | 20 |
| 12019 | 2 x 0,75 | 7,9 | 14,4 | 98,0 | 18 |
| 12020 | 3 G 0,75 | 8,2 | 21,6 | 103,0 | 18 |
| 12021 | 4 G 0,75 | 8,7 | 28,8 | 122,0 | 18 |
| 12022 | 5 G 0,75 | 9,5 | 36,0 | 142,0 | 18 |
| 12112 | 6 G 0,75 | 10,1 | 43,2 | 180,0 | 18 |
| 12023 | 7 G 0,75 | 10,3 | 50,0 | 185,0 | 18 |
| 12188 | 8 G 0,75 | 10,8 | 57,6 | 201,0 | 18 |
| 12024 | 9 G 0,75 | 11,8 | 65,0 | 249,0 | 18 |
| 12113 | 10 G 0,75 | 11,8 | 72,0 | 252,0 | 18 |
| 12025 | 12 G 0,75 | 12,8 | 86,0 | 292,0 | 18 |
| 12026 | 15 G 0,75 | 14,2 | 108,0 | 335,0 | 18 |
| 12027 | 18 G 0,75 | 15,0 | 130,0 | 388,0 | 18 |
| 12028 | 21 G 0,75 | 15,5 | 151,0 | 474,0 | 18 |
| 12029 | 25 G 0,75 | 17,3 | 180,0 | 503,0 | 18 |
| 12030 | 32 G 0,75 | 19,1 | 230,0 | 644,0 | 18 |
| 12031 | 34 G 0,75 | 19,9 | 245,0 | 663,0 | 18 |
| 12032 | 41 G 0,75 | 21,2 | 296,0 | 741,0 | 18 |
| 12033 | 50 G 0,75 | 23,2 | 360,0 | 925,0 | 18 |
| 12034 | 61 G 0,75 | 25,2 | 439,0 | 1082,0 | 18 |
| 12035 | 2 x 1 | 8,2 | 19,2 | 112,0 | 17 |
| 12036 | 3 G 1 | 8,5 | 28,8 | 132,0 | 17 |
| 12037 | 4 G 1 | 9,2 | 38,4 | 143,0 | 17 |
| 12038 | 5 G 1 | 9,9 | 48,0 | 166,0 | 17 |
| 12039 | 6 G 1 | 10,5 | 58,0 | 22,0 | 17 |
| 12040 | 7 G 1 | 10,7 | 67,0 | 227,0 | 17 |
| 12041 | 8 G 1 | 11,3 | 77,0 | 277,0 | 17 |
| 12042 | 9 G 1 | 12,6 | 86,0 | 295,0 | 17 |
| 12043 | 12 G 1 | 13,4 | 115,0 | 340,0 | 17 |
| 12044 | 14 G 1 | 14,2 | 134,0 | 420,0 | 17 |
| 12045 | 18 G 1 | 15,7 | 173,0 | 500,0 | 17 |
| 12046 | 20 G 1 | 16,3 | 192,0 | 532,0 | 17 |
| 12047 | 25 G 1 | 18,4 | 240,0 | 664,0 | 17 |
| 12048 | 34 G 1 | 20,9 | 326,0 | 845,0 | 17 |
| 12049 | 36 G 1 | 20,9 | 346,0 | 857,0 | 17 |
| 12050 | 41 G 1 | 22,2 | 394,0 | 993,0 | 17 |
| 12051 | 50 G 1 | 24,4 | 480,0 | 1112,0 | 17 |
| 12052 | 56 G 1 | 25,5 | 538,0 | 1225,0 | 17 |
| 12053 | 61 G 1 | 26,3 | 586,0 | 1306,0 | 17 |
| 12054 | 65 G 1 | 26,9 | 624,0 | 1504,0 | 17 |
| 12055 | 80 G 1 | 30,0 | 768,0 | 1750,0 | 17 |
| 12056 | 100 G 1 | 34,6 | 960,0 | 1950,0 | 17 |
| 12057 | 2 x 1,5 | 8,8 | 29,0 | 129,0 | 16 |
| 12058 | 3 G 1,5 | 9,4 | 43,0 | 149,0 | 16 |
| 12059 | 4 G 1,5 | 10,0 | 58,0 | 185,0 | 16 |
| 12060 | 5 G 1,5 | 10,9 | 72,0 | 205,0 | 16 |
| 12109 | 6 G 1,5 | 11,8 | 87,0 | 255,0 | 16 |
| 12061 | 7 G 1,5 | 11,8 | 101,0 | 285,0 | 16 |
| 12062 | 8 G 1,5 | 12,7 | 115,0 | 340,0 | 16 |
| 12063 | 9 G 1,5 | 13,9 | 130,0 | 347,0 | 16 |
| 12064 | 10 G 1,5 | 13,9 | 144,0 | 418,0 | 16 |
| 12065 | 11 G 1,5 | 15,0 | 158,0 | 430,0 | 16 |
| 12066 | 12 G 1,5 | 15,0 | 173,0 | 444,0 | 16 |
| 12067 | 14 G 1,5 | 15,8 | 202,0 | 533,0 | 16 |
| 12068 | 18 G 1,5 | 17,4 | 259,0 | 593,0 | 16 |
| 12069 | 25 G 1,5 | 20,6 | 360,0 | 781,0 | 16 |
| 12070 | 32 G 1,5 | 22,3 | 461,0 | 1015,0 | 16 |
| 12071 | 34 G 1,5 | 23,2 | 490,0 | 1124,0 | 16 |
| 12072 | 42 G 1,5 | 25,2 | 605,0 | 1401,0 | 16 |
| 12073 | 50 G 1,5 | 27,6 | 720,0 | 1583,0 | 16 |
| 12074 | 61 G 1,5 | 29,4 | 878,0 | 1810,0 | 16 |
| 12075 | 80 G 1,5 | 33,8 | 1152,0 | 2316,0 | 16 |
| 12076 | 100 G 1,5 | 38,0 | 1440,0 | 2900,0 | 16 |
| 12077 | 2 x 2,5 | 10,2 | 48,0 | 185,0 | 14 |
| 12078 | 3 G 2,5 | 10,9 | 72,0 | 248,0 | 14 |
| 12079 | 4 G 2,5 | 11,6 | 96,0 | 290,0 | 14 |
| 12080 | 5 G 2,5 | 12,9 | 120,0 | 347,0 | 14 |
| 12081 | 7 G 2,5 | 14,2 | 168,0 | 420,0 | 14 |
| 12082 | 12 G 2,5 | 17,7 | 288,0 | 660,0 | 14 |
| 12083 | 14 G 2,5 | 18,8 | 336,0 | 750,0 | 14 |
| 12084 | 18 G 2,5 | 21,0 | 432,0 | 893,0 | 14 |
| 12085 | 20 G 2,5 | 22,1 | 480,0 | 1169,0 | 14 |
| 12086 | 25 G 2,5 | 24,4 | 600,0 | 1458,0 | 14 |
| 12087 | 30 G 2,5 | 26,0 | 720,0 | 1686,0 | 14 |
| 12088 | 34 G 2,5 | 28,4 | 816,0 | 1869,0 | 14 |
| 12089 | 50 G 2,5 | 34,0 | 1200,0 | 2200,0 | 14 |
| 12090 | 61 G 2,5 | 36,3 | 1464,0 | 3000,0 | 14 |
| 12115 | 3 G 4 | 12,6 | 117,0 | 350,0 | 12 |
| 12091 | 4 G 4 | 13,8 | 154,0 | 428,0 | 12 |
| 12092 | 5 G 4 | 15,1 | 192,0 | 504,0 | 12 |
| 12093 | 7 G 4 | 16,4 | 269,0 | 640,0 | 12 |
| 12094 | 11 G 4 | 21,2 | 422,0 | 1204,0 | 12 |
| 12095 | 4 G 6 | 15,8 | 230,0 | 571,0 | 10 |
| 12096 | 5 G 6 | 17,3 | 288,0 | 671,0 | 10 |
| 12097 | 7 G 6 | 19,0 | 403,0 | 845,0 | 10 |
| 12098 | 4 G 10 | 19,4 | 384,0 | 943,0 | 8 |
| 12099 | 5 G 10 | 21,3 | 480,0 | 1065,0 | 8 |
| 12100 | 7 G 10 | 23,6 | 672,0 | 1551,0 | 8 |
| 12101 | 4 G 16 | 23,8 | 614,0 | 1360,0 | 6 |
| 12102 | 5 G 16 | 26,6 | 768,0 | 1740,0 | 6 |
| 12103 | 7 G 16 | 29,2 | 1075,0 | 2166,0 | 6 |
| 12104 | 4 G 25 | 29,3 | 960,0 | 2020,0 | 4 |
| 12105 | 5 G 25 | 32,5 | 1200,0 | 2465,0 | 4 |
| 12106 | 4 G 35 | 33,4 | 1344,0 | 2570,0 | 2 |
| 12107 | 5 G 35 | 37,1 | 1680,0 | 3185,0 | 2 |
| 12108 | 4 G 50 | 39,8 | 1920,0 | 3513,0 | 1 |
| 12116 | 5 G 50 | 44,1 | 2400,0 | 4248,0 | 1 |
| 12111 | 4 G 70 | 46,3 | 2688,0 | 4810,0 | 2/0 |
| 12117 | 5 G 70 | 50,9 | 3360,0 | 5880,0 | 2/0 |
| 12110 | 4 G 95 | 51,4 | 3648,0 | 6360,0 | 3/0 |
| 12118 | 5 G 95 | 56,5 | 4560,0 | 8071,0 | 3/0 |
| 12119 | 4 G 120 | 56,6 | 4608,0 | 8170,0 | 4/0 |
| 12327 | 4 G 150 | 64,3 | 5760,0 | 9970,0 | 300 kcmil |
