Кабели телефонные городской связи
ТБбПнг(А)-HF, ТПБбПнг(А)-HF
Производитель —
Оценка (средняя 5)
Область применения
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 и 145 В переменного тока частоты 50 Гц или напряжении до 315 и 200 В постоянного...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ТБбПнг(А)-HF, ТПБбПнг(А)-HF
Область применения
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 и 145 В переменного тока частоты 50 Гц или напряжении до 315 и 200 В постоянного тока соответственно

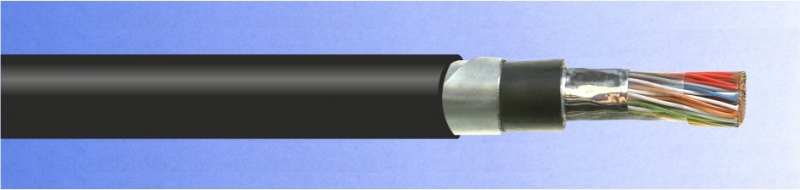

Конструкция
- Жила — мягкая медная проволока
- Изоляция — полиэтилен, полимерная композиция не содержащая
- Поясная изоляция — ПЭТФ пленка
- Экран — алюмополимерная лента
- Оболочка — полимерная композиция не содержащая галогенов
- Защитный покров — стальные оцинкованные ленты или круглые стальные оцинкованные проволоки и защитный шланг из полимерной композиции не содержащей галогенов
Технические данные
| Номинальное напряжение, кВ | 0,225 или 0,145 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | 10 |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 12 |
| Срок службы кабеля, лет | 15 |
| Климатическое исполнение | УХЛ, категория размещения 1, 2 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 1 |
| Кабели соответствуют требованиям | ТУ 3572-005-05014308-2009 |
| Сопротивление токопроводящих жил, Ом не более: | |
| диаметром 0,4 мм | 139 +/- 9 |
| диаметром 0,5 мм | 90 +/- 6 |
| диаметром 0,64 мм | 55 +/- 3 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||
|---|---|---|---|---|
| ТБбПнг (А)-HF | ТПБбПнг (А)-HF | ТБбПнг (А)-HF | ТПБбПнг (А)-HF | |
| 5х2х0,4 | 12,8 | 12,4 | 292 | 274 |
| 10х2х0,4 | 14,3 | 13,7 | 360 | 333 |
| 20х2х0,4 | 16,7 | 15,8 | 476 | 433 |
| 30х2х0,4 | 18,4 | 17,4 | 562 | 513 |
| 50х2х0,4 | 22,2 | 20,8 | 793 | 707 |
| 100х2х0,4 | 28,8 | 26,9 | 1294 | 1138 |
| 150х2х0,4 | 33,6 | 30,3 | 1728 | 1422 |
| 200х2х0,4 | 37,7 | 34,2 | 2136 | 1782 |
| 5х2х0,5 | 13,7 | 13,2 | 331 | 311 |
| 10х2х0,5 | 15,5 | 14,9 | 419 | 389 |
| 20х2х0,5 | 18,4 | 17,5 | 564 | 522 |
| 30х2х0,5 | 21,7 | 20,7 | 762 | 692 |
| 50х2х0,5 | 26,5 | 23,5 | 1102 | 884 |
| 100х2х0,5 | 33,6 | 30,7 | 1741 | 1458 |
| 150х2х0,5 | 39,1 | 36,7 | 2311 | 2037 |
| 200х2х0,5 | 43,1 | 40,4 | 2785 | 2438 |
| 5х2х0,64 | 14,7 | 14,3 | 381 | 360 |
| 10х2х0,64 | 16,9 | 16,3 | 499 | 464 |
| 20х2х0,64 | 21,7 | 20,8 | 769 | 708 |
| 30х2х0,64 | 24,3 | 23,2 | 951 | 867 |
| 50х2х0,64 | 29,7 | 28,3 | 1396 | 1265 |
| 100х2х0,64 | 39,0 | 37,1 | 2354 | 2110 |
| 150х2х0,64 | 45,6 | 42,3 | 3180 | 2715 |
| 200х2х0,64 | 51,1 | 48,4 | 3946 | 3498 |
