ТехноКИПвКПнг(А)-HF

Производитель — Российский производитель

Оценка (средняя 0)

Кабели с индексом нг(А)-HF применяются для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п. Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — ТехноКИПвКПнг(А)-HF

Кабели с индексом нг(А)-HF применяются для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.

Бронированные кабели защищены от внешних механических воздействий, в том числе причиняемых грызунами. Допускается прокладка в грунтах категории I-III.

Гибкие кабели применяются для прокладки в труднодоступных местах с малым радиусом изгиба.

Экранированные кабели применяются в зданиях и сооружениях с повышенным уровнем электромагнитных помех.

Цвет оболочки:

- черный, для прокладки внутри и вне помещений (открытый воздух, защита от ультрафиолета УФ).

Допускается изготовление другого цвета оболочки по требованию заказчика.

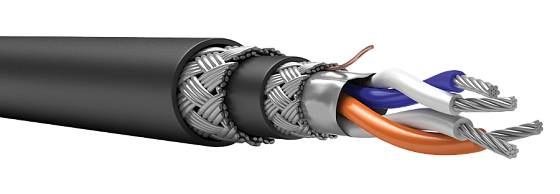

Проводник: многопроволочные медные луженые жилы диаметром 0,78мм (7х0,26мм).

Изоляция: пористый полиэтилен (foamed PE). Пары скручены в сердечник с числом пар до 20.

Экран: алюмолавсановая лента с контактным проводником и оплётка из медных луженых проволок.

Оболочка: безгалогенная полимерная композиция (LSZH).

Броня: из стальных оцинкованных проволок.

Оболочка (поверх брони): безгалогенная полимерная композиция (LSZH).

Основные xарактеристики

Волновое сопротивление при частоте 1 МГц - 120 Ом +/-15 для RS-485;
Безгалогенный;
Гибкий, с многопроволочной жилой;
Экранированный;
Бронированный, с дополнительным защитным шлангом, для прокладки в грунтах категории I-III;
Стойки к воздействию минерального масла и бензина (испытаны в течение 24 часов при 50 °C);
Стойкий к солнечным излучениям (УФ) и атмосферным осадкам (с оболочкой черного цвета);
Минимальный радиус изгиба – 10хDн, где Dн – наружный размер кабеля;
Температура эксплуатации: от -60 °C до +90 °C;
Температура монтажа: от -30 °C до +60 °C;
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.1.2.1;
Срок службы: 40 лет.

Область применения

Для систем сбора и передачи данных, применяющих промышленный интерфейс RS-485, в соответствии со стандартами ИСО/МЭК 8482, TIA/EIA RS-485-A и другие;
Для систем промышленной безопасности и автоматизации;
Для прокладки в многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей и т.п.

Электрические параметры

Электрическое сопротивление жилы постоянному току при 20°С, не более, Ом/км	51,9
Сопротивление изоляции жил при 20°С, не менее, МОм*км	1000
Волновое сопротивление при частоте 1 МГц, Ом	120±15
Электрическая емкость пары, не более, нФ/км	50
Коэффициент затухания при частоте 1 МГц при 20°С, не более, дБ/100 м	1,65
Рабочее напряжение, не более, В.	300
