Электрические сети (RS485)

• Технология FastConnect позволяет осуществлять быструю разделку и подключение электрических кабелей PROFIBUS и исключает возможность ошибок при монтаже.
• Все монтажные операции производятся с использованием специального инструмента для быстрого удаления изоляции.

• Снижение времени установки соединителя на кабель.
• Исключение возможности возникновения коротких замыканий между жилами кабеля, а также жилами кабеля и корпусами аппаратуры.
• Простота выполнения монтажных операций за счет использования специального инструмента.
• Возможность визуального контроля состояния соединения через прозрачное окно в корпусе сетевого соединителя.
• Снижение ошибок при монтаже

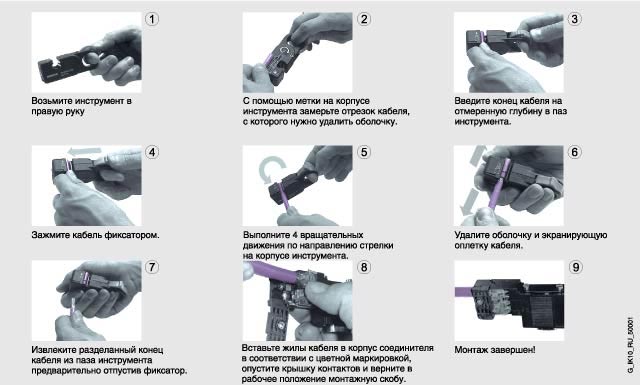

• Отмеряется длина от конца кабеля, с которой будет удаляться изоляция и оболочка.
• Конец кабеля вводится в паз на отмеренную глубину.
• Конец кабеля зажимается с помощью фиксатора.
• Выполняется 4 вращательных движения по часовой стрелке для удаления изоляции.
• Производится удаление изоляции.
• Удаляется защитная пленка жил кабеля.
• На жилы кабеля монтируется сетевой соединитель.
• Монтаж завершен.

Система FastConnect включает в свой состав:

• Сетевой кабель FastConnect (FC) для быстрого монтажа.
• Инструмент для быстрого удаления изоляции с FC кабеля.
• Сетевые соединители PROFIBUS, используемые в технологии FastConnect.

Замечание: сетевые кабели FC могут подключаться и к обычным сетевым соединителям PROFIBUS.

Технология FastConnect позволяет ускорить и упростить операции по монтажу сетевых соединителей PROFIBUS на сетевой кабель. Для реализации этой технологии могут использоваться только кабели специального исполнения (FC). С помощью инструмента для быстрого удаления изоляции с таких кабелей удаляется изоляция и экран. При этом выдерживаются все монтажные длины, необходимые для подключения сетевых соединителей PROFIBUS. Подключение соединителей к жилам кабеля производится методом прокалывания изоляции жил.
