Технология SpliTConnect

Производитель — SIEMENS

Оценка (средняя 5)

Для соединения сегментов сети PROFIBUS-PA (IEC 61158-2) и подключения приборов полевого уровня. Простой монтаж сети с использованием технологии и инструмента FastConnect и сетевого кабеля FC, отвечающего требованиям IEC 61158-2. Подключение терминалов...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — Технология SpliTConnect

Для соединения сегментов сети PROFIBUS-PA (IEC 61158-2) и подключения приборов полевого уровня.
Простой монтаж сети с использованием технологии и инструмента FastConnect и сетевого кабеля FC, отвечающего требованиям IEC 61158-2.
Подключение терминалов сетевым кабелем FC или через вывод M12 соединителя SplitConnect.
Встроенный в соединитель SplitConnect терминальный резистор.
Разветвитель SplitConnect позволяет выполнять требуемое конфигурирование сетей PROFIBUS-PA в соответствии с требованиями международного стандарта IEC 61158-2. Он может использоваться в качестве концентратора сети PROFIBUS-PA, обеспечивающего возможность последовательного соединения нескольких элементов SplitConnect.
Установка контактного винта с встроенным терминальным резистором превращает разветвитель SplitConnect в оконечное устройство сегмента сети PROFIBUS-PA.

Характеристики

Легкое подключение конечных устройств благодаря применению системы FastConnect.
Большое разнообразие применений благодаря модульной системе SplitConnect.
Сокращение типов и частей благодаря унифицированной системе подключения для PROFIBUS PA.

Область применения

Отвод SpliTConnect позволяет осуществлять конфигурацию сегментов полевых шин по IEC 61 158-2 (например, PROFIBUS-PA) с точками соединения терминалов данных.
Элемент связи SpliTConnect может использоваться для построения ядра PROFIBUS-PA путем последовательного соединения отводов SpliTConnect.
Установив на место контактный винт с SpliTConnect, отвод SpliTConnect можно использовать в качестве элемента оконечной нагрузки.

Конструкция

Пластиковый корпус со степенью защиты IP 67.
Полное экранирование соединений.
Простое подключение соединительного кабеля FC.

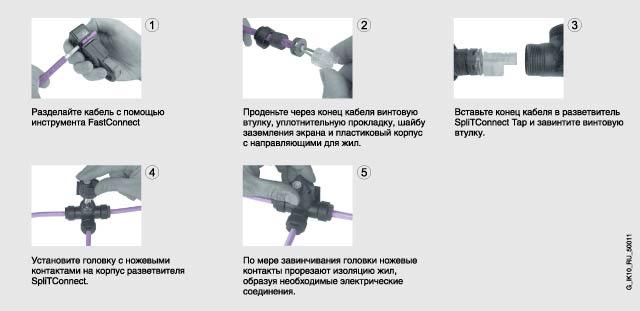

Электрическое соединение цепей методом прокалывания изоляции FC кабеля при установке головки с контактными ножами.
Заземление корпуса SplitConnect через встроенный винтовой зажим.
Установка на стандартную профильную шину или настенный монтаж.

Функции

Формирование сети PROFIBUS-PA требуемой конфигурации и подключение сетевых устройств.
Использование технологии FastConnect при монтаже линий связи.
Подключение сетевых устройств через сетевой кабель FC или через вывод M12.

Техническая спецификация

Технические характеристики
Скорость передачи данных	31.25Кбит/с
Установка соединения	Методом прокалывания изоляции
Допустимые категории зон повышенной опасности	EEx ia IIC IIB T6
Диапазон рабочих температур	-40 … +50°C
Диапазон температур хранения и транспортировки	-40 … +85°C
Габариты	84х54х49мм
Масса	170г
