Кабель для открытых горных работ (промышленность)
TENAX®-B
Производитель —
Оценка (средняя 5)
NTSCGEWOU согл. to DIN VDE 0250 Часть 811
Гибкие кабели среднего напряжения для использования в воде
Применение
Данный тип кабеля предназначен для постоянной эксплуатации в воде при высоких механических нагрузках, напр., для подключения драг, плавучих доков,...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TENAX®-B
NTSCGEWOU согл. to DIN VDE 0250 Часть 811
Гибкие кабели среднего напряжения для использования в воде
Также используются в сточных, соленых и солоноватых водах глубиной до 500 м.

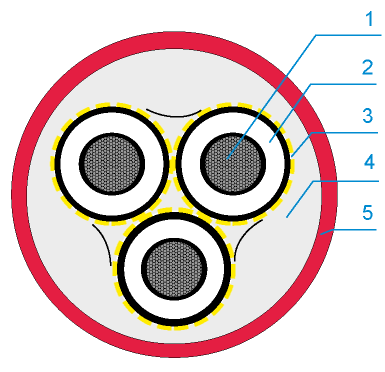

Проводник (1) | Медный, луженый, тонкопроволочный, класс 5 в соотв. с DIN VDE 0295.
Внутренний проводящий слой Главные жилы | Специальная резиновая смесь, проводящая, толщина стенки: ок. 0,8 мм.
Изоляция (2) | Главные жилы:
Резиновая изолирующая смесь 3GI3 в соотв. с DIN VDE 0207, часть 20. Толщина стенки и диаметр: см. таблицу.
Внешний проводящий слой Главные жилы |
Резиновая изолирующая смесь, проводящая, легко снимаемая, толщина стенки: ок. 0,6 мм.
Жила заземления (3) | Спиральные жилы из лужёной мягкой меди в соответствии с IEC 60228, класс 5.
Расположение жил | Жилы расположены вокруг токопроводящего наполнения.
Внутренняя оболочка (4) | Водонепроницаемый синтетический бутиловый каучук согл. DIN VDE 0207, часть 21. Толщина стенок: см. таблицу.
Оболочка (5) | Резиновая смесь для оболочки 5GM5 в соотв. с DIN VDE 0207, часть 21. Толщина стенки и внешний диаметр: см. таблицу.
Допустимая температура на поверхности | стационарная установка: -40 °С ... +80 °С подвижная установка: -25 °С ... +80 °С
Макс. температура проводника: +90 °С
Радиус изгиба |
согл. DIN VDE 0298 часть 3, табл. 2 подвижная установка, мин.: 10 X D стационарная установка, мин.: 6 X D
Маркировка жил | согл. DIN VDE 0250, часть 813 Цвет: натуральный
Испытания | согл. DIN VDE 0250, часть 813
Цвет оболочки | красный
Маркировка оболочки | Тиснение: TENAX-B NTSCGEWOEU 3x...+3x.../3E .../... kV DRAKA DE <VDE> Год изготовления
Постоянная K | 122 вычисляется согл. IEC 60949 (температура при коротком замыкании +200 °C и температура проводника +90 °C)
Постоянная K | 122 вычисляется согл. IEC 60949 (температура при коротком замыкании +200 °C и температура проводника +90 °C)
Гибкие кабели среднего напряжения для использования в воде
Применение
Данный тип кабеля предназначен для постоянной эксплуатации в воде при высоких механических нагрузках, напр., для подключения драг, плавучих доков, насосов и пр.Также используются в сточных, соленых и солоноватых водах глубиной до 500 м.
Устройство
Лицензии | DIN VDE 0250, часть 813.Проводник (1) | Медный, луженый, тонкопроволочный, класс 5 в соотв. с DIN VDE 0295.
Внутренний проводящий слой Главные жилы | Специальная резиновая смесь, проводящая, толщина стенки: ок. 0,8 мм.
Изоляция (2) | Главные жилы:
Резиновая изолирующая смесь 3GI3 в соотв. с DIN VDE 0207, часть 20. Толщина стенки и диаметр: см. таблицу.
Внешний проводящий слой Главные жилы |
Резиновая изолирующая смесь, проводящая, легко снимаемая, толщина стенки: ок. 0,6 мм.
Жила заземления (3) | Спиральные жилы из лужёной мягкой меди в соответствии с IEC 60228, класс 5.
Расположение жил | Жилы расположены вокруг токопроводящего наполнения.
Внутренняя оболочка (4) | Водонепроницаемый синтетический бутиловый каучук согл. DIN VDE 0207, часть 21. Толщина стенок: см. таблицу.
Оболочка (5) | Резиновая смесь для оболочки 5GM5 в соотв. с DIN VDE 0207, часть 21. Толщина стенки и внешний диаметр: см. таблицу.
Технические данные
Номинальное напряжение Uo/U | 6/10 кВ Макс. рабочее напряжение | 12 кВ Испытательное напряжение | 17,5 кВ AC Допустимая нагрузка по току || Поправочный коэффициент для расчета способности выдерживать токовую нагрузку при отклоняющейся от 30 °С температуре окружающей среды в соотв. с DIN VDE 0298-4, табл. 17 | Температура окружающей среды °С | Коэфф. |
| 20 | 1,10 | |
| 35 | 0,95 | |
| 40 | 0,89 | |
| 45 | 0,84 | |
| 50 | 0,77 | |
| Поправочный коэффициент для намотанного кабеля согл. DIN VDE 0298-4, табл. 27 | Число слоев | Коэфф. |
| Спираль | 0,80 | |
| 1 | 0,80 | |
| 2 | 0,61 | |
| 3 | 0,49 | |
| 4 | 0,42 |
Макс. температура проводника: +90 °С
Радиус изгиба |
согл. DIN VDE 0298 часть 3, табл. 2 подвижная установка, мин.: 10 X D стационарная установка, мин.: 6 X D
Маркировка жил | согл. DIN VDE 0250, часть 813 Цвет: натуральный
Испытания | согл. DIN VDE 0250, часть 813
Цвет оболочки | красный
Маркировка оболочки | Тиснение: TENAX-B NTSCGEWOEU 3x...+3x.../3E .../... kV DRAKA DE <VDE> Год изготовления
| Число жил x ном. поперечное сечение мм21 | Диаметр проводника, ок. мм | Внешний диаметр, мин./макс. мм | Вес кабеля, ок. кг/км | Макс. допустимая растягивающая нагрузка | |
| Стат. H | Динам. H | ||||
| 3x35 + 3x25/3E | 7,7 | 49-54 | 4100 | 1575 | 2625 |
| 3x50 + 3x50/3E | 9,3 | 55-60 | 5330 | 3000 | 3750 |
| 3x95 + 3x95/3E | 13,2 | 63-69 | 7280 | 4275 | 7125 |
| 3x150 + 3x70/3E | 16,5 | 72-78 | 9750 | 6750 | 11250 |
| Число жил x номинальное поперечное сечение мм1 | Сопротивление главного проводника при 20 °C макс. Ом/км | Индуктивное сопротивление при 50 Г ц, ок. Ом/км | Ёмкость, главная жила -заземление, ок. мкФ/км | Номинальный ток, приложенный напрямую А, при температуре 30°C | Допустимый ток короткого замыкания (9020 0°C/1 с) кА |
| 3x25 + 3x25/3E | 0,795 | 0,115 | 0,31 | 131 | 3,05 |
| 3x35 + 3x25/3E | 0,565 | 0,109 | 0,34 | 162 | 4,27 |
| 3x50 + 3x25/3E | 0,393 | 0,103 | 0,38 | 202 | 6,10 |
| 3x50 + 3x50/3E | 0,393 | 0,103 | 0,38 | 202 | 6,10 |
| 3x70 + 3x35/3E | 0,277 | 0,098 | 0,44 | 250 | 8,54 |
| 3x95 + 3x95/3E | 0,210 | 0,094 | 0,48 | 301 | 11,59 |
| 3x120 + 3x70/3E | 0,164 | 0,090 | 0,53 | 352 | 14,64 |
| 3x150 + 3x70/3E | 0,132 | 0,082 | 0,69 | 404 | 18,30 |
| 3x185 + 3x95/3E | 0,108 | 0,080 | 0,75 | 461 | 22,57 |
