Кабель для подземных горных работ (проходка туннелей)
TENAX®- L
Производитель —
Оценка (средняя 5)
NTSWOEU 3x50/25 KON + 3xST 0,6/1 кВ согл. DIN VDE 0250 часть/Part 813
Зарядный кабель | с устойчивым к разрыву бронированным переплетением из медных и стальных жил, усиленной внешней оболочкой и специальными жилами контроля.
Применение
Данный тип кабеля...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TENAX®- L
NTSWOEU 3x50/25 KON + 3xST 0,6/1 кВ согл. DIN VDE 0250 часть/Part 813
Зарядный кабель | с устойчивым к разрыву бронированным переплетением из медных и стальных жил, усиленной внешней оболочкой и специальными жилами контроля.
Применение
Данный тип кабеля применяется для подключенияк передвижным машинам при очень высокихмеханических нагрузках, главным образом, вразработке месторождений полезных ископаемых.Особенно эффективен при наличии предельнойнагрузки при изгибе и сильной растягивающейнагрузке, а также при ударной нагрузке.Сочетание брони, препятствующей повреждениюот скручивания и растяжению кабеля, с высокойгибкостью продукта также позволяет проложитькабель через направляющие ролики илииспользовать его в качестве намоточного кабеля (погрузочно-доставочные машины).

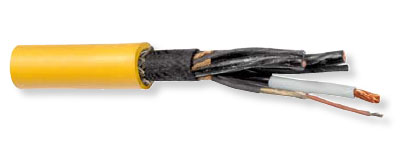

УстройствоГлавная жила (1) | Проводник: медный, луженый,тонкопроволочный, класс 6 в соотв. с DIN VDE 0295.Изоляция: резиновая изолирующая смесь EPR,толщина стенки: 2 мм.
По доп. заказу / специальные жилы контроля (2) | Специальный проводник из медного луженогопереплетения и оцинкованного стального переплетения.
Внутренняя оболочка (3) | Синтетический каучук GM1b, толщина стенки: 3,0 мм.
Жила заземления (4) | Устойчивое к разрывубронированное переплетение из медных истальных проводников.
Внешняя оболочка (5) | Смесь из хлорированного каучука 5GM5, желтая, износостойкая и устойчиваяк разрыву, стойкая к воздействию масел, нераспространяет горение, толщина стенки: 5,0 мм.
Устройство
Главная жила (1) | Проводник: медный, луженый,тонкопроволочный, класс 6 в соотв. с DIN VDE 0295. Изоляция: резиновая изолирующая смесь EPR,толщина стенки: 2 мм.
По доп. заказу / специальные жилы контроля (2) | Специальный проводник из медного луженогопереплетения и оцинкованного стального переплетения.
Внутренняя оболочка (3) | Синтетический каучук GM1b, толщина стенки: 3,0 мм.
Жила заземления (4) | Устойчивое к разрывубронированное переплетение из медных истальных проводников.
Внешняя оболочка (5) | Смесь из хлорированного каучука 5GM5, желтая, износостойкая и устойчиваяк разрыву, стойкая к воздействию масел, нераспространяет горение, толщина стенки: 5,0 мм.
Технические данные
Обозначение | NTSWOEU x50/ 5 KON + xST 0,6/1 в соотв. с DIN VDE 0 50, часть 81
Номинальное напряжение U0/U | 0,6/1 кВ
Макс. рабочее напряжение | 1, кВ
Испытательное напряжение | 4 кВ AC
Допустимая нагрузка по току | 0 A
Радиус изгиба | на барабане: 4,5 X D *на обводных роликах: 4,5 X D *свободное движение: X D *
* D | внешний диаметр кабеля
Цвет оболочки | черный или желтый
Маркировка оболочки | Тиснение, NTSWOEU X50/ 5KON + XST DRAKA DE Год изготовления <VDE> TENAX-L
Поправочный коэффициент для расчета способности выдерживать токовую нагрузку при отклоняющейся от 30 °C температуре окружающей среды согл. DIN VDE 0.98-4, табл. 17
| Темпер-ра окружающей среды °C | Коэфф. |
| 25 | 1,10 |
| 35 | 0,95 |
| 40 | 0,89 |
| 45 | 0,84 |
| 50 | 0,77 |
Поправочный коэффициент для намотанного кабеля согл. DIN VDE 0 98-4, табл. 7
| Число слоев | Коэфф. |
| Спираль | 0,80 |
| 1 | 0,80 |
| 2 | 0,61 |
| 3 | 0,49 |
| 4 | 0,41 |
| Число жил x ном. поперечное сечение | Диаметр главного проводника | Внешний диаметр, макс. | Вес кабеля, | Макс. допустимая растягивающая нагрузка | |
| м²м | мм | мм | кг/км | Стат. H|N | Динам. H|N |
| 3x50 |
10,2 |
56 | 4950 | 22 50 | 37 50 |
| Число жил x ном. поперечноесечение | Сопротивление главных жил при 20 °C | Индукт. сопротивление при 50 Гц | Емкостьглавная жила — заземление | Номинальный ток, приложенный напрямую | Допуст. ток короткого замыкания |
| м²м | макс. Ом/км | Ом/км | мкФ/км | А, при температуре 30°C | kA |
| 3x50 | 0,393 | 0,083 | 0,32 | 202 | 6,40 |
Постоянная K | 122 вычисляется согл. IEC 60949 (температура при коротком замыкании + 00 °C и температура проводника +90 °C), токовая нагрузка при коротком замыкании (1 с)
