Кабель для открытых горных работ (промышленность)
TENAX ®-NB
Производитель —
Оценка (средняя 5)
NTSCGERLWOEU согл. DIN VDE 0 50 часть 8112
Гибкие кабели среднего напряжения для использования в воде
Применение
Данный тип кабеля предназначен для постоянной эксплуатации в воде, когда требуется наличие дополнительных средств защиты от повреждения повышенными...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TENAX ®-NB
NTSCGERLWOEU согл. DIN VDE 0 50 часть 8112
Гибкие кабели среднего напряжения для использования в воде

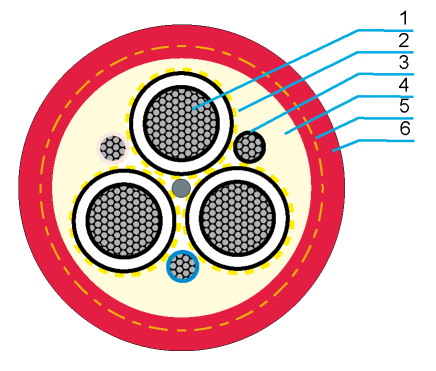

Проводник (1) | Луженая медь, тонкопроволочная, класс 5 согл. DIN VDE 0295.
Внутренний проводящий слой Главные жилы | Специальная резиновая смесь, токопроводящая, толщина стенки: ок. 0,8 мм.
Изоляция Главные жилы | Резиновая изолирующая смесь 3GI3 согл. DIN VDE 0207, часть 20. Толщина стенки и диаметр: см. таблицу.
Внешний проводящий слой Главные жилы | Специальная резиновая смесь, проводящая, легко снимаемая, толщина стенки: ок. 0,6 мм.
Жила заземления (2) | Спиральные жилы из лужёной мягкой меди в соответствии с IEC 60228, класс 5.
Жилы управления (3) | По доп. заказу
Расположение жил | Жилы расположены вокруг проводящего наполнения.
Внутренняя оболочка (4) | Водостойкий синтетический бутиловый каучук согл. DIN VDE 0207, часть 21. Толщина стенки: см. таблицу.
Бронирование (5) | Переплетение из оцинкованных стальных жил.
Оболочка (6) | Резиновая смесь для оболочки 5GM5 согл. DIN VDE 0207, часть 21. Толщина стенки и внешний диаметр: см. таблицу.
Макс. рабочее напряжение | 7,2 кВ
Поправочный коэффициент для расчета способности выдерживать токовую нагрузку согл. DIN VDE 0298-4, табл.17 |
0,95 (35 °C)
0,89 (40 °C)
0,84 (45 °C)
0,77 (50 °C)
Номинальный ток, A, в воздухе | 30 °С
Емкость, главная жила/жила заземления |
Реактивное сопротивление, 50 Гц, при + 20 °С
Макс. температура проводника | +90 °С
Радиус изгиба | согл. DIN VDE 0298, часть 3, табл. 2 подвижная установка, мин.: 10 X D стационарная установка, мин.: 6 X D
Маркировка жил | согл. DIN VDE 0250, часть 813 Цвет: натуральный
Цвет оболочки|красный
Маркировка оболочки| Тиснение:
TENAX-NB NTSCGERLWOEU 3x...+3x.../3E .../... kV DRAKA DE <VDE> Год изготовления
Гибкие кабели среднего напряжения для использования в воде
Применение
Данный тип кабеля предназначен для постоянной эксплуатации в воде, когда требуется наличие дополнительных средств защиты от повреждения повышенными механическими нагрузками.Устройство
Разрешения | DIN VDE 0250, часть 813.Проводник (1) | Луженая медь, тонкопроволочная, класс 5 согл. DIN VDE 0295.
Внутренний проводящий слой Главные жилы | Специальная резиновая смесь, токопроводящая, толщина стенки: ок. 0,8 мм.
Изоляция Главные жилы | Резиновая изолирующая смесь 3GI3 согл. DIN VDE 0207, часть 20. Толщина стенки и диаметр: см. таблицу.
Внешний проводящий слой Главные жилы | Специальная резиновая смесь, проводящая, легко снимаемая, толщина стенки: ок. 0,6 мм.
Жила заземления (2) | Спиральные жилы из лужёной мягкой меди в соответствии с IEC 60228, класс 5.
Жилы управления (3) | По доп. заказу
Расположение жил | Жилы расположены вокруг проводящего наполнения.
Внутренняя оболочка (4) | Водостойкий синтетический бутиловый каучук согл. DIN VDE 0207, часть 21. Толщина стенки: см. таблицу.
Бронирование (5) | Переплетение из оцинкованных стальных жил.
Оболочка (6) | Резиновая смесь для оболочки 5GM5 согл. DIN VDE 0207, часть 21. Толщина стенки и внешний диаметр: см. таблицу.
Технические данные
Номинальное напряжение Uo/U | 3,6/6 кВМакс. рабочее напряжение | 7,2 кВ
Поправочный коэффициент для расчета способности выдерживать токовую нагрузку согл. DIN VDE 0298-4, табл.17 |
0,95 (35 °C)
0,89 (40 °C)
0,84 (45 °C)
0,77 (50 °C)
Номинальный ток, A, в воздухе | 30 °С
| 3x35 + 3x16/3E мм2 | 170 |
| 3x50 + 3x25/3E | 21 2 |
| 3x70 + 3x35/3E | 263 |
| 3x95 + 3x50/3E | 31 6 |
| 3x120 + 3x70/3E мм2 | 370 |
| 3x35 + 3x16/3E мм2 | 0,26 мкФ/км |
| 3x50 + 3x25/3E | 0,30 мкФ/км |
| 3x70 + 3x35/3E | 0,36 мкФ/км |
| 3x95 + 3x50/3E | 0,40 мкФ/км |
| 3x120 + 3x70/3E мм2 | 0,45 мкФ/км |
| 3x35 + 3x16/3E мм2 | 0,110 Ом/км |
| 3x50 + 3x25/3E | 0,105 Ом/км |
| 3x70 + 3x35/3E | 0,100 Ом/км |
| 3x95 + 3x50/3E | 0,096 Ом/км |
| 3x120 + 3x70/3E мм2 | 0,090 Ом/км |
Технические данные
Уровень температур на поверхности | стационарная установка: -40 °С ... +80 °С подвижная установка: -25 °С ... +80 °СМакс. температура проводника | +90 °С
Радиус изгиба | согл. DIN VDE 0298, часть 3, табл. 2 подвижная установка, мин.: 10 X D стационарная установка, мин.: 6 X D
Маркировка жил | согл. DIN VDE 0250, часть 813 Цвет: натуральный
Цвет оболочки|красный
Маркировка оболочки| Тиснение:
TENAX-NB NTSCGERLWOEU 3x...+3x.../3E .../... kV DRAKA DE <VDE> Год изготовления
| Проводник | Кабель | Жила | |||
| Число жил x ном. поперечное сечение мм 2 | Диаметр проводника, ок. мм | Сопротивление, макс. Ом/км при | Диаметр жил, ок. мм | Толщина стенки внутр. оболочки, ном. вел. мм | |
| 20°C | 90°C | ||||
| 3x35 + 3x16/3 E | 7,7 | 0,554 | 0,706 | 3,0 | 16,1 |
| 3x50 + 3x25/3 E | 9,3 | 0,386 | 0,492 | 3,0 | 17,7 |
| 3x70 + 3x35/3 E | 11,5 | 0,272 | 0,347 | 3,0 | 21,5 |
| 3x95 + 3x50/3 E | 13,2 | 0,206 | 0,263 | 3,0 | 16,1 |
| 3x120 + 3x70/3E | 15,0 | 0,164 | 0,209 | 3,0 | 23,4 |
| Число жил x ном. поперечное сечение мм 2 | Толщина стенки внутр. оболочки, ном. вел. мм | Толщина стенки внешней. оболочки, ном. вел. мм | Внешний диаметр, мин./ макс. мм | Вес кабеля, ок. кг/км | |
| 3x35 + 3x16/3E | 2,0 | 3,5 | 55-60 | 4600 | |
| 3x50 + 3x25/3E | 2,0 | 3,5 | 59-67 | 5600 | |
| 3x70 + 3x35/3E | 2,0 | 3,5 | 64-70 | 6700 | |
| 3x95 + 3x50/3E | 2,0 | 3,5 | 68-75 | 7900 | |
| 3x120 + 3x70/3E | 2,8 | 4,5 | 75-80 | 9980 | |
