Кабель для открытых горных работ (промышленность)
TENAX ®- SAS
Производитель —
Оценка (средняя 5)
(N)TSCGEWOEU 3,6/6 (7,2) kV / кВ
Высоковольтный кабель для подвижных токоприемников В соотв. с / Adapted to | DIN VDE 0250
Применение
Для подсоединения крупного подвижного оборудования в шахтах (например, экскаваторов и отвалообразователей, и др.)
Работа с большими механическими...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TENAX ®- SAS
(N)TSCGEWOEU 3,6/6 (7,2) kV / кВ
Высоковольтный кабель для подвижных токоприемников В соотв. с / Adapted to | DIN VDE 0250
Работа с большими механическими нагрузками, например, в качестве волочильного кабеля.
Внутренний проводящий слой Главные жилы | Специальная резиновая смесь, токопроводящая, толщина стенок прим. 0,6 мм.
Изоляция Главные жилы | Резина, соединение типа EPR-3GI3, сверхчистое.
Внешний проводящий слой Главные жилы | Специальная резиновая смесь, токопроводящая, легко снимаемая, толщина стенки: ок. 0,6 мм.
Жила управления (4) | Лужёная медь, тонкожильная, класс 5, изоляция из этиленпропиленового каучука, в оплётке.
Заземляющая жила (2) | Лужёная медь, тонкожильная, класс 5, специальная токопроводящая резина.
Расположение жил | Жилы сплетены вокруг токопроводящего сердечника с арамидным шнуром.
Армирующая лента | Особо стойкая на разрыв армирующая лента, которая предотвращает сползание внешней изоляционной оболочки.
Внутренняя оболочка (3) | Резина, специальное соединение, механические свойства 5GM3.
Оболочка (5) | Специальная резиновая смесь типа 5GM3 в соответствии с DIN VDE 0207, часть 21. Стойкая к воздействию масел, не распространяет горение, износостойкая и устойчивая к разрыву.
См. значение внешнего диаметра в таблице.
Постоянная К | 143 вычисляется в соответствии с IEC 60949 (температура короткого замыкания +250 °С, температура проводника +90 °С) Макс. ток короткого замыкания (1 сек.)
Макс. температура проводника | +90 °С
Радиус изгиба |
в соответствии с DIN VDE 0298 часть 3, таблица 2 стационарная установка: 6 X D * на барабанах: 12 X D * на обводных роликах: 15 X D * свободное движение: 10 X D *
Мин. отрезок, содержащий смену направления скрутки | 20 X D*
* D | внешний диаметр кабеля
Испытания | В соответствии с DIN VDE 0250 часть 813
Цвет оболочки | Красная с жёлтой полосой
Маркировка оболочки |
Тиснение:
(N)TSCGEWOEU
3x... + 2x... + 1x....3,6/6 kV
DRAKA DE год изготовления
TENAX-SAS
Постоянная К | 143 вычисляется в соответствии с IEC 60949 (температура короткого замыкания +250 °С, температура проводника +90 °С) Максимальный ток короткого замыкания (1 сек)
Допустимая нагрузка по току |
(В соотв. с DIN VDE 0298, часть 4)
Допустимая токовая нагрузка кабеля, находящегося в воздухе, при температуре окружающей атмосферы, отличающейся от 30 °С, вычисляется через поправочный коэффициент.
Высоковольтный кабель для подвижных токоприемников В соотв. с / Adapted to | DIN VDE 0250
Применение
Для подсоединения крупного подвижного оборудования в шахтах (например, экскаваторов и отвалообразователей, и др.)Работа с большими механическими нагрузками, например, в качестве волочильного кабеля.

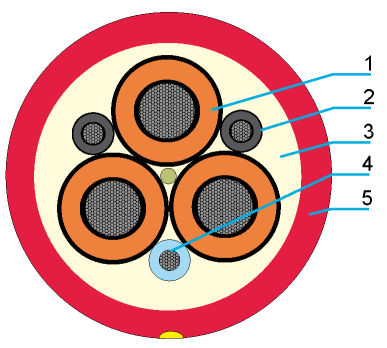

Устройство
Проводник (1) | Чистая медь, тонкожильная, класс 5 в соответствии с DIN VDE 0295.Внутренний проводящий слой Главные жилы | Специальная резиновая смесь, токопроводящая, толщина стенок прим. 0,6 мм.
Изоляция Главные жилы | Резина, соединение типа EPR-3GI3, сверхчистое.
Внешний проводящий слой Главные жилы | Специальная резиновая смесь, токопроводящая, легко снимаемая, толщина стенки: ок. 0,6 мм.
Жила управления (4) | Лужёная медь, тонкожильная, класс 5, изоляция из этиленпропиленового каучука, в оплётке.
Заземляющая жила (2) | Лужёная медь, тонкожильная, класс 5, специальная токопроводящая резина.
Расположение жил | Жилы сплетены вокруг токопроводящего сердечника с арамидным шнуром.
Армирующая лента | Особо стойкая на разрыв армирующая лента, которая предотвращает сползание внешней изоляционной оболочки.
Внутренняя оболочка (3) | Резина, специальное соединение, механические свойства 5GM3.
Оболочка (5) | Специальная резиновая смесь типа 5GM3 в соответствии с DIN VDE 0207, часть 21. Стойкая к воздействию масел, не распространяет горение, износостойкая и устойчивая к разрыву.
См. значение внешнего диаметра в таблице.
Технические данные
Номинальное напряжение Uo/U | 3,6/6 кВ Макс. рабочее напряжение | 7,2 кВ Испытательное напряжение | 11 кВ АС Предельно допустимый ток || Поправочный коэффициент для вычисления предельно допустимого тока, когда температура окружающей среды отличается от 30 °С в соответствии с DIN VDE 0298-4, таблица 17. | Температура окружающей среды, °С | Коэффициент |
| 20 | 1,10 | |
| 35 | 0,95 | |
| 40 | 0,89 | |
| 45 | 0,84 | |
| 50 | 0,77 | |
| Поправочный коэффициент для кабелей на катушке в соответствии с DIN VDE 0298-4, таблица 27. | Намотано слоев | Коэффициент |
| Моноспираль | 0,80 | |
| 1 | 0,80 | |
| 2 | 0,61 | |
| 3 | 0,49 | |
| 4 | 0,42 |
Технические данные
Мин. допустимая температура на поверхности | стационарная установка: -40 °С до +80 °С подвижная установка: -40 °С до +80 °СМакс. температура проводника | +90 °С
Радиус изгиба |
в соответствии с DIN VDE 0298 часть 3, таблица 2 стационарная установка: 6 X D * на барабанах: 12 X D * на обводных роликах: 15 X D * свободное движение: 10 X D *
Мин. отрезок, содержащий смену направления скрутки | 20 X D*
* D | внешний диаметр кабеля
Испытания | В соответствии с DIN VDE 0250 часть 813
Цвет оболочки | Красная с жёлтой полосой
Маркировка оболочки |
Тиснение:
(N)TSCGEWOEU
3x... + 2x... + 1x....3,6/6 kV
DRAKA DE год изготовления
TENAX-SAS
| Число ЖИЛ X номинальное поперечное сечение мм2 | Диаметр проводника, ок. мм | Внешний диаметр, мин./макс. мм | Вес, ок. кг/км | Макс. допустимая растягивающая нагрузка | |
| Статическая Н | Динамическая Н | ||||
| 3x25 + 2x16 + 1x16 | 6,6 | 39-42 | 2410 | 1500 | 1875 |
| 3x35 + 2x16 + 1x16 | 7,7 | 42-45 | 3995 | 2100 | 2625 |
| 3x50 + 2x16 + 1x16 | 9,3 | 45-48 | 3645 | 3000 | 3750 |
| 3x70 + 2x25 + 1x16 | 11,5 | 50-54 | 4760 | 4200 | 5250 |
| 3x95 + 2x25 + 1x16 | 13,2 | 54-58 | 5580 | 5700 | 7125 |
| 3x120 + 2x35 + 1x16 | 14,9 | 58-62 | 6690 | 7200 | 9000 |
| 3x150 + 2x35 + 1x16 | 16,5 | 63-67 | 7990 | 9000 | 11250 |
| 3x185 + 2x50 + 1x16 | 18,4 | 67-72 | 9330 | 11100 | 13875 |
| Число ЖИЛ X номинальное поперечное сечение мм2 | Сопротивление главных жил. Ом/км при температуре 20°С макс. Ом/км | Индуктивное сопротивление при 50 Гц, ок. Ом/км | Ёмкость, главная жила -заземление, ок. мкФ/км | Номинальный ток, приложенный напрямую А, при температуре 30°С | Допустимый ток короткого замыкания (90-250°С/1 с) кА |
| 3x25 + 2x16 + 1x16 | 0,780 | 0,102 | 0,38 | 131 | 3,58 |
| 3x35 + 2x16 + 1x16 | 0,554 | 0,097 | 0,43 | 162 | 5,00 |
| 3x50 + 2x16 + 1x16 | 0,386 | 0,092 | 0,49 | 202 | 7,15 |
| 3x70 + 2x25 + 1x16 | 0,272 | 0,088 | 0,55 | 250 | 10,01 |
| 3x95 + 2x25 + 1x16 | 0,206 | 0,084 | 0,62 | 301 | 13,58 |
| 3x120 + 2x35 + 1x16 | 0,161 | 0,082 | 0,67 | 352 | 17,16 |
| 3x150 + 2x35 + 1x16 | 0,129 | 0,080 | 0,73 | 404 | 21,45 |
| 3x185 + 2x50 + 1x16 | 0,106 | 0,078 | 0,79 | 461 | 26,45 |
Допустимая нагрузка по току |
(В соотв. с DIN VDE 0298, часть 4)
| Номинальное поперечное сечение мм2 | Номинальное напряжение, от 10 кВ | ||||
| Проложено напрямую | Намотка: 1 слой | 2 слоя | 3 слоя | 4 слоя | |
| 16 | 99 | 79 | 60 | 49 | 42 |
| 25 | 131 | 105 | 80 | 64 | 55 |
| 35 | 162 | 130 | 99 | 79 | 68 |
| 50 | 202 | 162 | 123 | 99 | 85 |
| 70 | 250 | 200 | 153 | 123 | 105 |
| 95 | 301 | 241 | 184 | 147 | 126 |
| 120 | 352 | 282 | 215 | 172 | 148 |
| 150 | 404 | 323 | 246 | 198 | 170 |
| 185 | 461 | 369 | 281 | 226 | 194 |
| 240 | 540 | 432 | 329 | 265 | 227 |
| 300 | 620 | 496 | 378 | 304 | 260 |
| Factor / Коэфф. | 1,0 | 0,8 | 0,61 | 0,49 | 0,42 |
| Температура окружающей атмосферы: | |||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | |
| Поправочный коэффициент | 1,18 | 1,14 | 1,10 | 1,05 | 1,00 | 0,95 | 0,89 | 0,84 | 0,77 | 0,71 | 0,63 | 0,55 | 0,45 |
