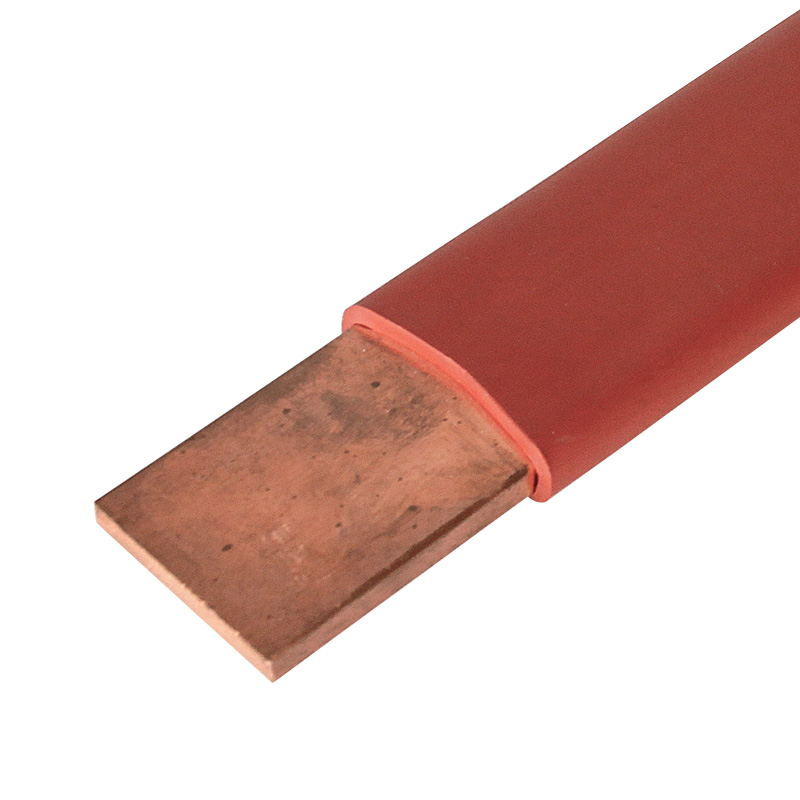

Термоусадочные трубки для изоляции шин напряжением до 35 кВ Тип : ТТШ-35
по ТУ 2291-049-97284872-2012
Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Термоусадочные трубки для изоляции шин напряжением до 35 кВ: ТТШ-35
Термоусадочные трубки для изоляции шин напряжением до 35 кВ
Тип : ТТШ-35
- по ТУ 2291-049-97284872-2012
- Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
- Коэффициент усадки: 2.5:1
- Рабочее напряжение: 35 кВ
- Материал: полиолефин, не содержит галогенов «HF»
- Аналоги: BРTM (Raychem); BBI (3M)
- Устойчивы к явлению трекинга и ультрафиолетовому излучению
- Высокая электрическая прочность
- Цвет: кирпично-красный
- Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
- Защищают электротехнические шины от химической коррозии
- Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
- Если для монтажа на данную шину подходят два размера трубки, выбирайте больший из них
| Относительное удлинение при разрыве | не менее 400% |
| Температура усадки | 120 °C |
| Температура эксплуатации | от -55 °C до +125 °C |
| Прочность на растяжение | не менее 15 МПа |
| Электрическая прочность | не менее 25 кВ/мм |
| Рабочее напряжение | до 35кВ |
| Удельное объемное электрическое сопротивление | 1014 Ом*см |
Величина зазоров между шинами и корпусом щитового устройства
| Номинальное напряжение (кВ) | Шины с воздушным промежутком | ТТШ-10 | ТТШ-35 | |||
|---|---|---|---|---|---|---|
| Фаза-Фаза А (мм) | Фаза-Земля В (мм) | Фаза-Фаза А (мм) | Фаза-Земля В (мм) | Фаза-Фаза А (мм) | Фаза-Земля В (мм) | |
| Круглые шины | ||||||
| 10 | 130 | 120 | 55 | 65 | 30 | 40 |
| 20 | 200 | 180 | 95 | 95 | 60 | 90 |
| 35 | 320 | 290 | 150 | 150 | 100 | 160 |
| Прямоугольные шины | ||||||
| 10 | 130 | 120 | 65 | 75 | 35 | 45 |
| 20 | 200 | 180 | 115 | 150 | 70 | 100 |
| 35 | 320 | 290 | 200 | 285 | 140 | 190 |
Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.
| наименование | Ширина монтируемой шины (мм) | Диаметр трубки D(мм) до усадки не менее | Диаметр трубки d(мм) после усадки не более | Толщина стенки после усадки (мм) | Упаковка (рулон, м) |
|---|---|---|---|---|---|
| ТТШ-35-25/10 | 20 | 25.0 | 10.0 | 3.7 | 10 |
| ТТШ-35-40/16 | 30-40 | 40.0 | 16.0 | 3.7 | 10 |
| ТТШ-35-50/20 | 40-50 | 50.0 | 20.0 | 3.7 | 10 |
| ТТШ-35-65/25 | 50-60 | 65.0 | 25.0 | 3.7 | 10 |
| ТТШ-35-100/40 | 80-100 | 100.0 | 40.0 | 3.7 | 10 |
| ТТШ-35-150/60 | 120-150 | 150.0 | 60.0 | 3.7 | 10 |
Термоусадочные трубки ТТШ-35 – специализированные толстостенные высоковольтные трубки, с коэффициентом усадки 2.5: 1, без подавления горения, предназначенные для изоляции медных и алюминиевых шин электрических подстанций и шкафов с рабочим напряжением до 35кВ включительно. Толщина трубок ТТШ-35 почти в 2 раза превышает толщину трубок ТТШ-10, что гарантирует более высокий показатель напряжения на пробой.
Характерной особенностью трубок ТТШ от «КВТ» является высокая диэлектрическая прочность, устойчивость к явлению трекинга, ультрафиолетовому излучению, а также исключительная гибкость и эластичность.
Для производства термоусаживаемой трубки ТТШ используется полиолефиновая композиция без содержания галогенов (индекс «HF»), что делает её нетоксичной и безвредной для человека.
Трубка ТТШ может быть использована как внутри помещений, так и для наружной уличной установки. Использование трубок ТТШ для изоляции шин на электрических подстанциях и внутри щитовых устройств позволяет значительно сократить расстояния «фаза-фаза» и «фаза-земля», а также существенно уменьшить габариты самой щитовой подстанции. Кроме того, изоляция шин обеспечивает надежную защиту от коротких замыканий из-за попадания на токоведущие шины посторонних предметов или животных.
Широкий диапазон рабочих температур исключает возможность электротепловых пробоев и гарантирует надежную изоляцию сроком до 25 лет.
Термоусадочная трубка ТТШ-35 «КВТ» поставляется в удобных мини рулонах по 10 метров. Практичная упаковка предполагает нарезку требуемой длины по месту монтажа, минимизирует отходы и сокращает затраты. Расширенная линейка типоразмеров представлена полным рядом от 25/10 до 150/60мм. Все размеры трубок ТТШ-35 имеют плоский профиль поставки.
Завод «КВТ» - первый производитель в России, представивший линейку высоковольтных антитрекинговых трубок ТТШ. На протяжении многих лет трубка ТТШ-35 (КВТ) успешно применяется в качестве аналога высоковольтных трубок BBIT (Raychem) и BBI (3M) при монтаже щитового оборудования и электрических подстанций напряжением до 35кВ и зарекомендовала себя как очень надежный и качественный продукт.
