Термоусаживаемые изолирующие перчатки Тип : ТПИ
по ТУ 2291-044-97284872-2011
Материал: полиолефин
Предназначены для герметизации и изоляции корней разделки многожильных силовых кабелей с бумажной маслопропитанной, пластмассовой и резиновой...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Термоусаживаемые изолирующие перчатки: ТПИ
Термоусаживаемые изолирующие перчатки
Тип : ТПИ
- по ТУ 2291-044-97284872-2011
- Материал: полиолефин
- Предназначены для герметизации и изоляции корней разделки многожильных силовых кабелей с бумажной маслопропитанной, пластмассовой и резиновой изоляцией
- Устойчивы к ультрафиолетовому излучению и погодным условиям
- Полная защита от попадания влаги внутрь кабеля
- На внутреннюю поверхность корпуса и пальцев перчатки нанесен слой термоплавкого клея, обеспечивающий герметизацию корня разделки после усадки
- Термоплавкий клей имеет хорошую адгезию ко всем видам поверхностей и сохраняет свою эластичность даже при отрицательных температурах
- Рабочее напряжение: 1 кВ
- Цвет: черный
| Температура усадки | 140 °С |
| Электрическая прочность | не менее 20 кВ/мм |
| Рабочее напряжение | 1 кВ |
| Удельное объемное электрическое сопротивление | 1014Ом*см |
| Наименование | D(мм) | D1(мм) | L(мм) | d(мм) | d1(мм) | Количество «пальцев» перчатки | Диапазон сечений кабеля (мм²) |
|---|---|---|---|---|---|---|---|
| 2ТПИ-20186 | 65.0 | 20.0 | 105.0 | 44.0-33.0 | 18.0-6.0 | 2 | - |
| 2ТПИ-25/50 | 32.0 | 10.0 | 70.0 | 14.0 | 4.0 | 2 | 25/35/50 |
| 2ТПИ-70/120 | 60.0 | 20.0 | 95.0 | 24.0 | 7.0 | 2 | 70/95/120 |
| 2ТПИ-150/240 | 110.0 | 65.0 | 100.0 | 45.0 | 15.0 | 2 | 150/185/240 |
| 3ТПИ-25/50 | 50.0 | 24.5 | 190.0 | 22.5 | 8.5 | 3 | 25/35/50 |
| 3ТПИ-70/120 | 60.0 | 31.5 | 220.0 | 30.0 | 14.5 | 3 | 70/95/120 |
| 3ТПИ-150/240 | 68.0 | 38.0 | 200.0 | 36.5 | 18.0 | 3 | 150/185/240 |
| 4ТПИ-25/50 | 40.0 | 18.5 | 175.0 | 17.5 | 6.5 | 4 | 25/35/50 |
| 4ТПИ-70/120 | 59.0 | 27.0 | 185.0 | 25.5 | 12.5 | 4 | 70/95/120 |
| 4ТПИ-150/240 | 73.0 | 36.5 | 180.0 | 32.0 | 15.5 | 4 | 150/185/240 |
| 5ТПИ-25/50 | 48.0 | 23.0 | 155.0 | 16.5 | 6.8 | 5 | 25/35/50 |
| 5ТПИ-70/120 | 63.0 | 32.0 | 155.0 | 22 | 10.5 | 5 | 70/95/120 |
| 5ТПИ-150/240 | 90.0 | 47.0 | 155.0 | 32.5 | 18 | 5 | 150/185/240 |
| 6ТПИ-10/50 | 44.0 | 12.0 | 55.0 | 13.0 | 4.0 | 6 | 10/16/25/35/50 |
Термоусаживаемые перчатки предназначены для изоляции, герметизации и защиты корня разделки кабеля при монтаже кабельных термоусаживаемых муфт. Термоусаживаемые перчатки ТПИ универсальны и могут применяться для любых типов многожильных кабелей с пластмассовой, бумажной маслопропитанной и резиновой изоляцией на напряжение до 1 кВ включительно.
Кабельные перчатки являются ключевым элементом, «сердцем» любой термоусаживаемой кабельной муфты. Во многом, именно по качеству производства термоусаживаемых перчаток определяется уровень и статус завода-изготовителя. Перчатки являются одним из наиболее технологически сложных элементов в производстве. Большинство компаний на российском рынке, предлагающих термоусаживаемые муфты под своим брендом, фактически закупают кабельные перчатки у других заводов производителей или используют импортные комплектующие сомнительного качества. На этом фоне выделяется электротехнический завод «КВТ» с его полным циклом производства всех элементов кабельных термоусаживаемых муфт.

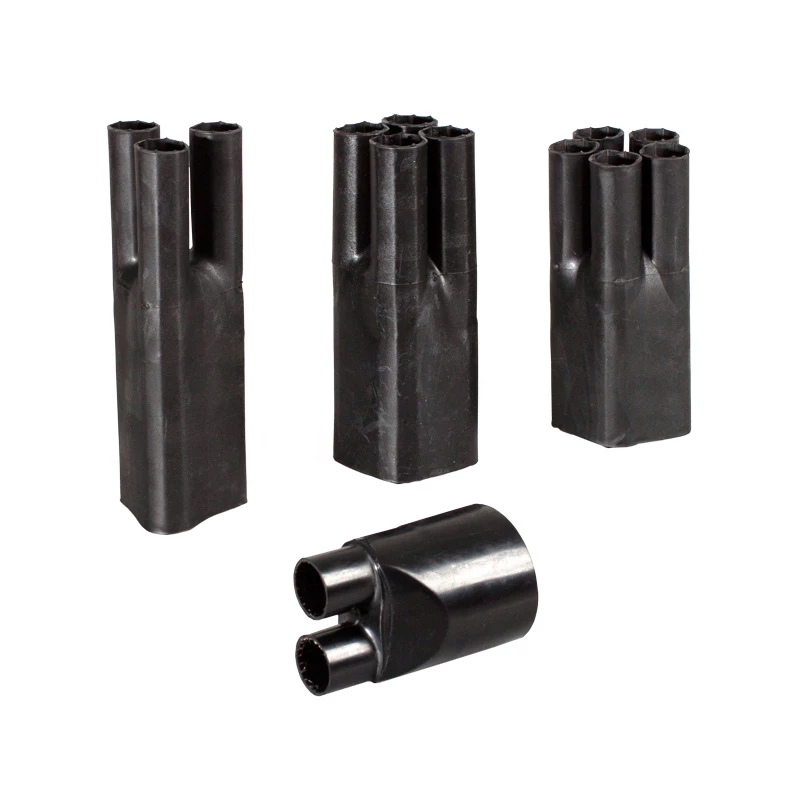

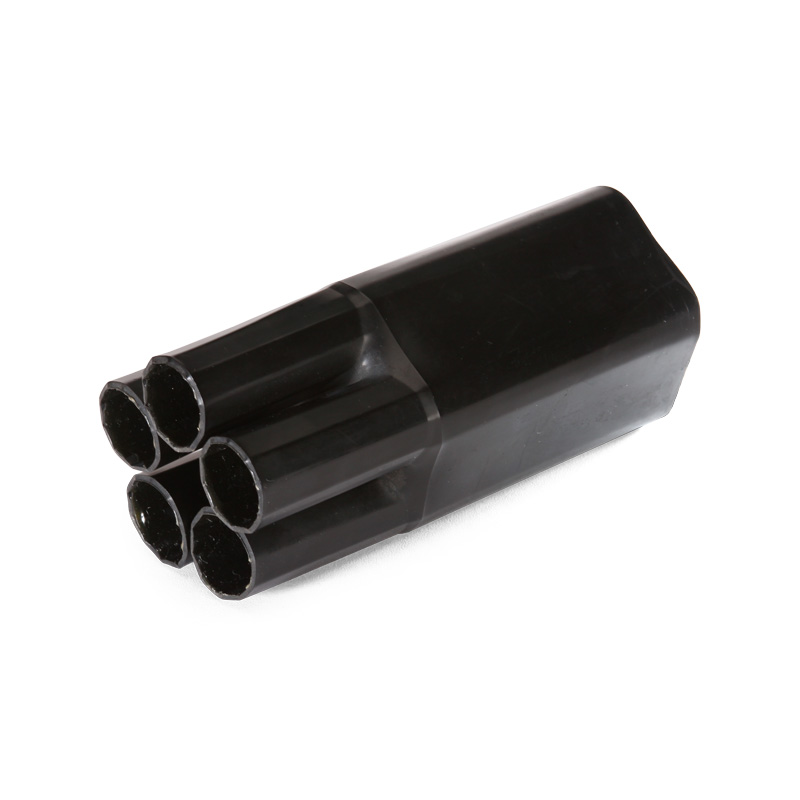

Кабельные перчатки ТПИ от «КВТ» представлены полноразмерной линейкой для 2-х, 3-х, 4-х, 5-ти и 6-ти жильных кабелей. Цвет исполнения: черный. Размеры термоусаживаемых перчаток «КВТ» до и после усадки спроектированы таким образом, чтобы они совпадали с диапазонами мультиразмерных термоусаживаемых муфт «КВТ», перекрывающих 3 последовательных сечения кабеля (например, 25-35-50 или 70-95-120 или 150-185-240 мм2)
Кабельные перчатки «КВТ» отличаются хорошими изоляционными свойствами, высокой механической прочностью, устойчивостью к ультрафиолетовому излучению, химическим реагентам, агрессивному воздействию кабельного масла и погодным условиям.
На внутреннюю поверхность пальцев и корпуса термоусаживаемых перчаток нанесен слой термоплавкого клея. После монтажа расплавленный клеевой состав отвердевает и герметизирует корень кабельной разделки. Кабельные перчатки предотвращают попадание влаги снаружи и вытекание маслопропиточного состава изнутри кабеля (в случае, если монтаж перчатки производится на кабель с бумажной изоляцией).
Клей обладает прекрасной адгезией ко всем материалам, используемым при производстве кабелей, включая полимерные оболочки кабелей, слои металлических экранов и бронелент. Выступание клеевого расплава после усадки подтверждает высокое качество герметизации.
Форма поставки всех видов термоусадочных перчаток завода «КВТ» унифицирована. Каждый тип и типоразмер реализуется комплектами по 10шт.
