Термоусаживаемые ленты с клеевым слоем: ТЛК-10
Производитель —
Оценка (средняя 4)

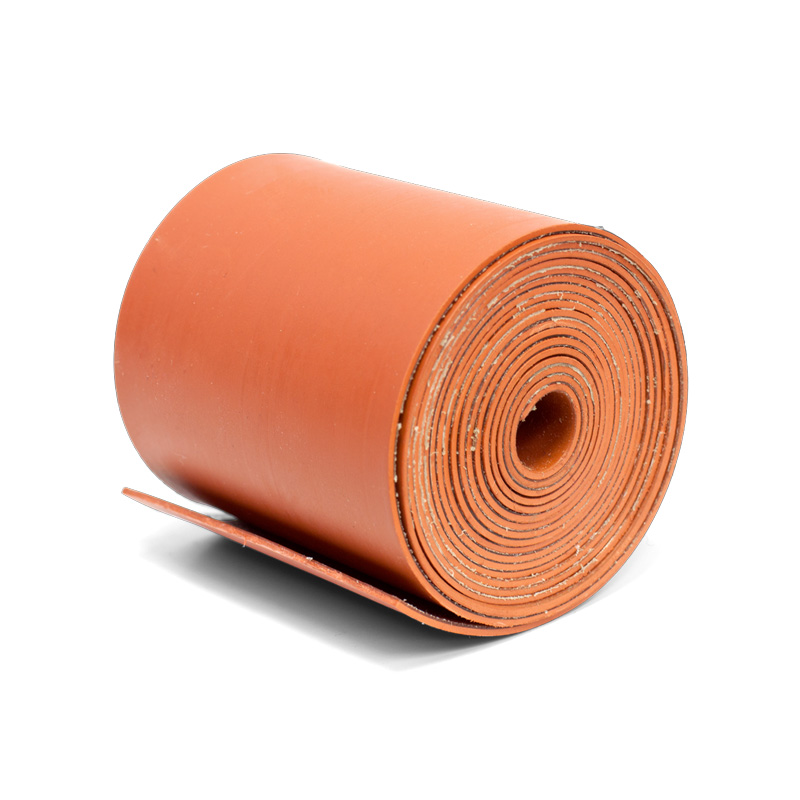

Термоусаживаемые ленты с клеевым слоем Тип : ТЛК-10
по ТУ 2291-049-97284872-2012
Предназначена для изоляции мест соединений электротехнических шин и ремонта повреждений изоляции кабеля
Рабочее напряжение:
в один слой до 17.5 кВ
в два слоя до 24 кВ ...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Термоусаживаемые ленты с клеевым слоем: ТЛК-10
Термоусаживаемые ленты с клеевым слоем
Тип : ТЛК-10
- по ТУ 2291-049-97284872-2012
- Предназначена для изоляции мест соединений электротехнических шин и ремонта повреждений изоляции кабеля
- Рабочее напряжение:
- в один слой до 17.5 кВ
- в два слоя до 24 кВ
- Материал: полиолефин
- Аналоги: HVBT (Raychem)
- Устойчива к явлению трекинга, ультрафиолетовому излучению и погодным условиям
- Внутренняя сторона ленты имеет клеевой слой, который расплавляется при усадке и обеспечивает герметичность изолирующего контура
- Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
- При монтаже рекомендована обмотка внахлест с заходом витков в 2/3 ширины ленты и постепенным прогревом витков до выступления клея по краю ленты
Величина зазоров между шинами и корпусом щитового устройства
| Номинальное напряжение (кВ) | Шины с воздушным промежутком | ТТШ-10 | ТТШ-35 | |||
|---|---|---|---|---|---|---|
| Фаза-Фаза А (мм) | Фаза-Земля В (мм) | Фаза-Фаза А (мм) | Фаза-Земля В (мм) | Фаза-Фаза А (мм) | Фаза-Земля В (мм) | |
| Круглые шины | ||||||
| 10 | 130 | 120 | 55 | 65 | 30 | 40 |
| 20 | 200 | 180 | 95 | 95 | 60 | 90 |
| 35 | 320 | 290 | 150 | 150 | 100 | 160 |
| Прямоугольные шины | ||||||
| 10 | 130 | 120 | 65 | 75 | 35 | 45 |
| 20 | 200 | 180 | 115 | 150 | 70 | 100 |
| 35 | 320 | 290 | 200 | 285 | 140 | 190 |
Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.
| Относительное удлинение при разрыве | не менее 400% |
| Температура усадки | 120 °С |
| Температура эксплуатации | от -55 до +105 °С |
| Прочность на растяжение | не менее 15 МПа |
| Электрическая прочность | не менее 25 кВ/мм |
| Рабочее напряжение | до 10 кВ |
| Удельное объемное электрическое сопротивление | 1014Ом*см |
| Наименование | Ширина (мм) | Длина (мм) | Толщина (мм) | Упаковка |
|---|---|---|---|---|
| ТЛК-10 | 50 | 5000 | 1.0 | рулон |
