Термоусаживаемые соединители под пайку: ПК-Т
Производитель —
Оценка (средняя 5)

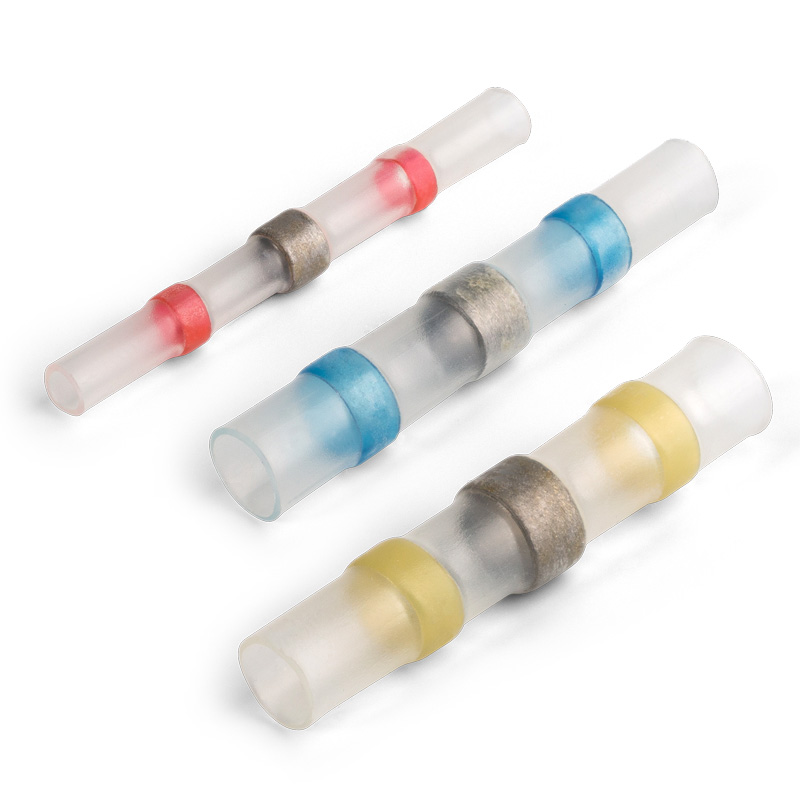

Термоусаживаемые соединители под пайку Тип : ПК-Т
Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
Материал изоляции: сшитый полиэтилен. Не содержит галогенов
Термостойкость...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Термоусаживаемые соединители под пайку: ПК-Т
Термоусаживаемые соединители под пайку
Тип : ПК-Т
- Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
- Материал изоляции: сшитый полиэтилен. Не содержит галогенов
- Термостойкость изоляции: 125 °C
- Максимальное напряжение: 690 В
- Особенности конструкции:
- в центре соединителя расположено кольцо низкотемпературного припоя
- по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки
- Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
- Цвет поясков термоплавкого клея помогает идентифицировать размеры
- Порядок монтажа:
- разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
- распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
- обожмите руками выступающие проводники, сформировав место стыка
- сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
- используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
- дайте изделию остыть
- Инструмент для монтажа: высокотемпературный фен
| Наименование | L(мм) | d1(мм) | A(min)(мм) | B(min)(мм) | A,B(max)(мм) | Сечение (мм2) | Ток (A) |
|---|---|---|---|---|---|---|---|
| ПК-Т 1.0 | 40.0 | 2.7 | 1.4 | 1.2 | 2.7 | 0.5-1.0 | 19 |
| ПК-Т 2.5 | 40.0 | 4.5 | 2.3 | 2.0 | 4.5 | 1.5-2.5 | 27 |
| ПК-Т 6.0 | 40.0 | 6.0 | 3.7 | 3.4 | 6.0 | 4.0-6.0 | 48 |
Документация — Термоусаживаемые соединители под пайку: ПК-Т
Формат файла PDFРазмер файла 233.89 Кб.
