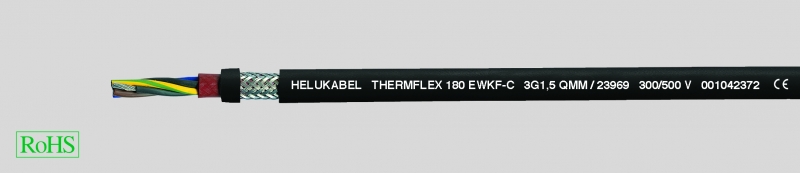

THERMFLEX 180 EWKF-C, экранированный, ЭМС, силиконовый кабель, безгалогеновый, +180°C, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
На основании DIN VDE 0285-525-2-83/
DIN EN 50525-2-83
Температурный диапазон
подвижно от -25 °C до +180 °C
стационарно от -60°C до +180°C
Номинальное напряжение
U0/U 300/500 В
Испытательное напряжение 2000 В
Сопротивление...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — THERMFLEX 180 EWKF-C, экранированный, ЭМС, силиконовый кабель, безгалогеновый, +180°C, с разметкой метража
-
На основании DIN VDE 0285-525-2-83/DIN EN 50525-2-83
-
Температурный диапазонподвижно от -25 °C до +180 °Cстационарно от -60°C до +180°C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 2000 В
-
Сопротивление изоляциимин. 200 МОм x км
-
Минимальный радиус изгибаподвижно прибл. 10х Ø кабелястационарно прибл. 5x Ø кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 20x106 сДж/кг (до 20 Мрад)
Испытания
-
Сохранность изоляциииспытания в соответствии с IEC 60331 и DIN VDE 0472 часть 814
-
Не содержит галогеновв соответствии с DIN VDE 0482 Часть 267,DIN EN 50267-2-1, IEC 60754-1(DIN VDE 0472 Часть 815)
- Воспламеняемость не распростр. горение, в соотв. с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472, часть 804, тип испыт. B)
- Коррозионная активность газов в соотв. с DIN VDE 0482 Teil 267, DIN EN 50267-2-2, IEC 60754-2
- Лужёные медные тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Изоляция жил из специального силиконового каучука Е12 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
-
Маркировка жил в соотв. с VDE 0293-308,— до 5 жил — цветовая— от 6 жил — черные жилы с цифровой маркировкой белого цвета
- Желто-зеленая жила заземления во внешнем повиве для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Внутренняя оболочка из специального силиконового каучука
- Оплётка из лужёных медных проводов, покрытие пр. 85%
- Внешняя оболочка из специального силиконового каучука 2GM1 в соответствии с DIN VDE 0207-363-2-1/DIN EN 50363-2-1
- Цвет оболочки – чёрный (RAL 9005)
- С разметкой метража
- Низкая плотность дыма
- Благодаря особо стойкой к истиранию и растрескиванию оболочки данные кабели могут выдерживать большие механические нагрузки, чем обычные силиконовые кабели, и тем самым имеют существенно более длительный срок службы
- Высокая диэлектрическая прочность даже при высоких температурах
- Высокая температура возгорания
- В случае пожара остаётся изолирующий слой из SiO2, и за счёт этого обеспечивается сохранение функциональности на более длительный срок
-
Устойчив квысокомолекулярным маслам, растительным и животным жирам, спиртам, пластификаторам и клофенам, разбавленным кислотам, щелочам и солевым растворам, окислителям, тропическим и атмосферным воздействиям, морской воде, кислороду, озону
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
-
EWKF = улучшенные показателиE-сопротивления надрывуW-сопротивления разрастанию трещинK-сопротивления образования трещинF-гибкости
-
Аналоги без экрана:THERMFLEX 180 EWKF
Данные кабели применяют при больших механических нагрузках и высоких температурах в сухих и влажных помещениях, а также на открытом воздухе. Силиконовые кабели не содержат галогенов и используются в отопительной технике и системах климат-контроля, в лампах, кабельных соединениях в печах, саунах и соляриях, на сталелитейных, сталеплавильных и керамических производствах, стекольных и цементных заводах, в тепловой и холодильной технике. Высокая плотность экрана обеспечивает отсутствие помех при передаче сигналов или импульсов. ЭМС = электромагнитная совместимость. FRNC = Flame Retardant, Non Corrosive. Поставляются также и FRNC-типы всех силиконовых кабелей. Оболочка из специального самозатухающего компаунда позволяет кабелю пройти испытание на огнестойкость типа С в соответствии с VDE 0472 часть 804 и IEC 60332-3 или HD 405.3. Такой безопасный кабель можно использовать в электростанциях, отелях, аэропортах и других общественных зданиях.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 79804 | 2 x 0,75 | 9,0 | 61,4 | 124,0 | 18 |
| 79805 | 3 G 0,75 | 9,4 | 69,1 | 136,0 | 18 |
| 79806 | 4 G 0,75 | 10,4 | 86,7 | 160,0 | 18 |
| 79807 | 5 G 0,75 | 11,2 | 95,2 | 180,0 | 18 |
| 79808 | 2 x 1 | 9,4 | 66,7 | 132,0 | 17 |
| 79809 | 3 G 1 | 9,8 | 86,2 | 154,0 | 17 |
| 79810 | 4 G 1 | 10,7 | 96,8 | 176,0 | 17 |
| 79811 | 5 G 1 | 11,6 | 108,3 | 207,0 | 17 |
| 79812 | 2 x 1,5 | 10,8 | 87,7 | 170,0 | 16 |
| 79813 | 3 G 1,5 | 11,2 | 103,5 | 190,0 | 16 |
| 79814 | 4 G 1,5 | 12,0 | 131,7 | 231,0 | 16 |
| 79815 | 5 G 1,5 | 12,8 | 148,5 | 282,0 | 16 |
| 79816 | 7 G 1,5 | 13,6 | 193,4 | 342,0 | 16 |
| 701219 | 12 G 1,5 | 17,2 | 298,4 | 531,0 | 16 |
| 79817 | 16 G 1,5 | 20,0 | 362,3 | 660,0 | 16 |
| 79818 | 20 G 1,5 | 21,3 | 405,1 | 766,0 | 16 |
| 79819 | 2 x 2,5 | 12,0 | 122,3 | 230,0 | 14 |
| 79820 | 3 G 2,5 | 12,9 | 147,7 | 275,0 | 14 |
| 79821 | 4 G 2,5 | 13,9 | 188,6 | 340,0 | 14 |
| 79822 | 5 G 2,5 | 14,8 | 214,9 | 395,0 | 14 |
| 79823 | 2 x 4 | 14,2 | 137,0 | 308,0 | 12 |
| 79824 | 3 G 4 | 14,9 | 178,1 | 364,0 | 12 |
| 79825 | 4 G 4 | 16,0 | 294,0 | 511,0 | 12 |
| 79826 | 5 G 4 | 17,4 | 374,0 | 630,0 | 12 |
| 79827 | 2 x 6 | 15,8 | 185,0 | 418,0 | 10 |
| 79828 | 3 G 6 | 16,6 | 241,1 | 612,0 | 10 |
| 79829 | 4 G 6 | 18,1 | 449,0 | 781,0 | 10 |
| 79830 | 5 G 6 | 20,0 | 563,0 | 980,0 | 10 |
