THHN/THWN 1X250 kcmil | THHN/THWN, 90°C, 600В, UL-норма, оболочка жил-PVC+нейлон

THHN/THWN 1X250 kcmil

Производитель — HELUKABEL

Оценка (средняя 4)

Технические характеристики Одножильный провод с PVC + нейлоновой изоляцией в соответствии с UL станд. и стандартом NEC Температурные диапазоны в соответствии со станд. THHN: 90°C — стандарт NEC в сухой среде THWN: 75°C —...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — THHN/THWN 1X250 kcmil

Технические характеристики

Одножильный провод с PVC + нейлоновой изоляцией в соответствии с UL станд. и стандартом NEC
Температурные диапазоны в соответствии со станд.

THHN: 90°C — стандарт NEC

в сухой среде

THWN: 75°C — стандарт NEC

во влажной среде

AWM: UL-Styles с 1316 по 1321

105°C в сухой среде,

80°C в масле

AWM: UL-станд. с 1452 по 1453

90°C в сухой среде,

80°C в масле 1000 В

MTW: UL-станд. с 1408 по 1414

90°C в сухой среде,

80°C в масле 600 В
Номинальное напряжение 600 В
Минимальный радиус изгиба

8хØ провода
Испытательное напряжение (испытание искровым разрядом)

с AWG 14 по AWG 10 = 7,5 кВ

с AWG 8 по AWG 2 = 7,5 кВ

с AWG 3/0 по AWG 4/0 = 12,5 кВ

от kcmil 250 до kcmil 500 = 15 кВ

от kcmil 600 до kcmil 1000 = 15 кВ

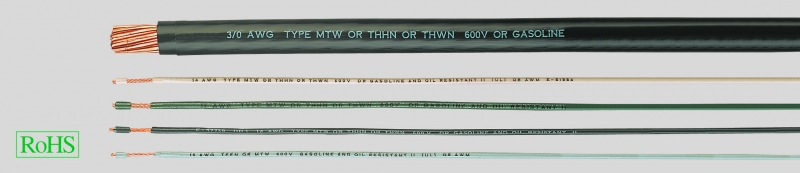

Строение

Медные проводники, размеры в соответствии с AWG в соответствии с таблицей ниже и ASTM B-3 или ASTM B-8
Изоляция жил из PVC + нейлоновая оболочка
Цветные жилы, см. цветовой код ниже
Жила с маркировкой типа

14 до 1000 MCM THHN (stranded) — (size) AWG Type MTW OR THHN OR THWN 600 V OR GASOLINE AND OIL RESTSTANT II (UL) OR AWM W-51554

14 до 10 AWG THHN (solid) — (size)

AWG TYPE THHN OR THWN 600 V OR GASOLINE AND OIL RESISTANT II (UL) OR AWM

Свойства

Устойчив к

маслам
бензину
воде
кислотам
озону
щелочам
солнечному свету
истиранию

Указания

1 kcmil = 1000 круговых милов = 0,5067 мм²
При заказе добавьте к артикулу индекс цвета жилы в соответствии со следующим кодом:

0 = зелёный

1 = чёрный

2 = синий

3 = коричневый

4 = красный

5 = белый

6 = серый

7 = жёлтый

8 = оранжевый

9 = розовый

Применение

Применяется в качестве гибких соединительных проводов в машиностроении, для установки в распределительных шкафах и контроллерах, для стационарной прокладки в помещениях, трубах и кабель-каналах.

AWM = Appliance Wiring Material (проводниковые материалы для бытовых приборов). Применяется для внутреннего монтажа электрических устройств и систем управления, напр., радиоприёмников, телевизоров, электронных блоков и контроллеров.

MTW = Machine Tool Wire / Используется для электронного подключения металлообрабатывающих станков и контроллеров.

THW = T-Термопластичная PVC-изоляция жил, H-устойчива к температурам до 75°C, для W-влажных и сухих помещений, не распространяющая горение. Применяется для прокладки во влажных помещениях.

THHN = T-Термопластичная PVC-изоляция жил, N-внешняя оболочка из нейлона, 90°C 600 В, для сухих и влажных помещений.

CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	AWG-номер	AWG- размеры	Структура жил n x Ø проволоки	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км
63331	250 kcmil	0,0822	37 x 2	18,3	1178,0	1277,0
63341	300 kcmil	0,09	37 x 2,286	19,56	1410,0	1515,0
63351	350 kcmil	0,0973	37 x 2,47	21,08	1645,0	1753,0
63361	400 kcmil	0,104	37 x 2,7	22,35	1902,0	1998,0
63371	500 kcmil	0,1162	37 x 2,95	24,13	2345,0	2466,0
63381	600 kcmil	0,0992	61 x 2,52	26,75	2920,0	3000,0
63391	750 kcmil	0,1109	61 x 2,82	29,36	3658,0	3713,0
63401	1000 kcmil	0,128	61 x 3,25	33,27	4858,0	4796,0
