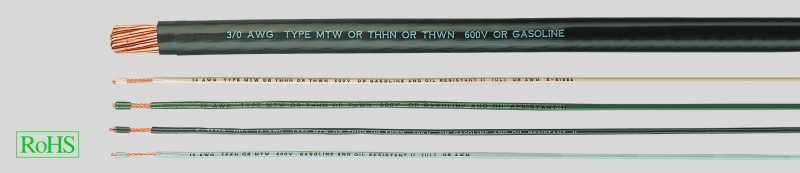

THHN/THWN, 90°C, 600В, UL норма, оболочка жил -PVC + нейлон
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Одножильный провод с PVC + нейлоновой изоляцией в соответствии с UL станд. и стандартом NEC Температурные диапазоны в соответствии со станд. THHN: 90°C — стандарт NEC в сухой среде THWN: 75°C —...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — THHN/THWN, 90°C, 600В, UL норма, оболочка жил -PVC + нейлон
Технические характеристики
  • Одножильный провод с PVC + нейлоновой изоляцией в соответствии с UL станд. и стандартом NEC
  • Температурные диапазоны в соответствии со станд.
    THHN: 90°C — стандарт NEC
    в сухой среде
    THWN: 75°C — стандарт NEC
    во влажной среде
    AWM: UL-Styles с 1316 по 1321
    105°C в сухой среде,
    80°C в масле
    AWM: UL-станд. с 1452 по 1453
    90°C в сухой среде,
    80°C в масле 1000 В
    MTW: UL-станд. с 1408 по 1414
    90°C в сухой среде,
    80°C в масле 600 В
  • Номинальное напряжение 600 В
  • Минимальный радиус изгиба
    8хØ провода
  • Испытательное напряжение (испытание искровым разрядом)
    с AWG 14 по AWG 10 = 7,5 кВ
    с AWG 8 по AWG 2 = 7,5 кВ
    с AWG 3/0 по AWG 4/0 = 12,5 кВ
    от kcmil 250 до kcmil 500 = 15 кВ
    от kcmil 600 до kcmil 1000 = 15 кВ
Строение
  • Медные проводники, размеры в соответствии с AWG в соответствии с таблицей ниже и ASTM B-3 или ASTM B-8
  • Изоляция жил из PVC + нейлоновая оболочка
  • Цветные жилы, см. цветовой код ниже
  • Жила с маркировкой типа
    14 до 1000 MCM THHN (stranded) — (size) AWG Type MTW OR THHN OR THWN 600 V OR GASOLINE AND OIL RESTSTANT II (UL) OR AWM W-51554
    14 до 10 AWG THHN (solid) — (size)
    AWG TYPE THHN OR THWN 600 V OR GASOLINE AND OIL RESISTANT II (UL) OR AWM
Свойства
Устойчив к
  • маслам
  • бензину
  • воде
  • кислотам
  • озону
  • щелочам
  • солнечному свету
  • истиранию
Указания
  • 1 kcmil = 1000 круговых милов = 0,5067 мм²
  • При заказе добавьте к артикулу индекс цвета жилы в соответствии со следующим кодом:
    0 = зелёный
    1 = чёрный
    2 = синий
    3 = коричневый
    4 = красный
    5 = белый
    6 = серый
    7 = жёлтый
    8 = оранжевый
    9 = розовый
Применение
Применяется в качестве гибких соединительных проводов в машиностроении, для установки в распределительных шкафах и контроллерах, для стационарной прокладки в помещениях, трубах и кабель-каналах.
AWM = Appliance Wiring Material (проводниковые материалы для бытовых приборов). Применяется для внутреннего монтажа электрических устройств и систем управления, напр., радиоприёмников, телевизоров, электронных блоков и контроллеров.
MTW = Machine Tool Wire / Используется для электронного подключения металлообрабатывающих станков и контроллеров.
THW = T-Термопластичная PVC-изоляция жил, H-устойчива к температурам до 75°C, для W-влажных и сухих помещений, не распространяющая горение. Применяется для прокладки во влажных помещениях.
THHN = T-Термопластичная PVC-изоляция жил, N-внешняя оболочка из нейлона, 90°C 600 В, для сухих и влажных помещений.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Номинальное
сечение mm²
AWG-номер AWG-
размеры
Структура жил n x Ø проволоки Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км
63331 127 250 kcmil 0,0822 37 x 2 18,3 1178,0 1277,0
63341 152 300 kcmil 0,09 37 x 2,286 19,56 1410,0 1515,0
63351 178 350 kcmil 0,0973 37 x 2,47 21,08 1645,0 1753,0
63361 203 400 kcmil 0,104 37 x 2,7 22,35 1902,0 1998,0
63371 254 500 kcmil 0,1162 37 x 2,95 24,13 2345,0 2466,0
63381 304 600 kcmil 0,0992 61 x 2,52 26,75 2920,0 3000,0
63391 380 750 kcmil 0,1109 61 x 2,82 29,36 3658,0 3713,0
63401 507 1000 kcmil 0,128 61 x 3,25 33,27 4858,0 4796,0
