Безмуфтовые нагревательные секции ТМФ
ТМФ
Производитель —
Оценка (средняя 5)
Секция нагревательная кабельная для обогрева трубопроводов, резервуаров и другого технологического оборудования
Изоляция из фторполимера
Оплетка из медных луженых проволок
Оболочка из фторполимера
Установочный провод
Нагревательный...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ТМФ
Секция нагревательная кабельная для обогрева трубопроводов, резервуаров и другого технологического оборудования

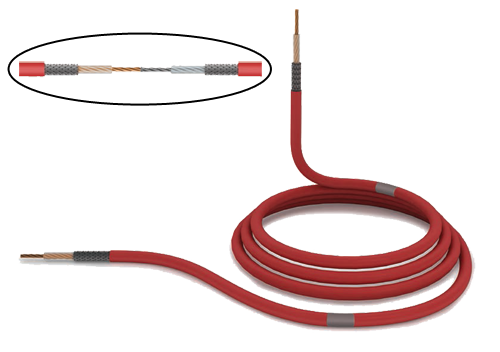

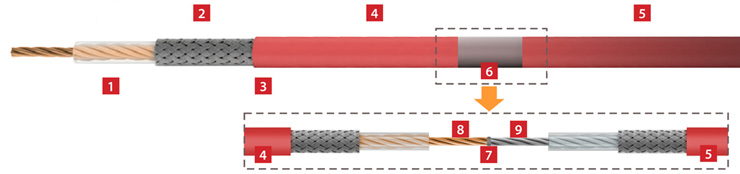

- Изоляция из фторполимера
- Оплетка из медных луженых проволок
- Оболочка из фторполимера
- Установочный провод
- Нагревательный кабель
- Метка точки сростки
- Место сварки жил
- Токопроводящая жила
- Нагревательная жила
- Линейное тепловыделение до 40*Вт/м
- Безмуфтовая конструкция секций – экономичное решение
- Рабочая температура до 180°С
- Простота монтажа
Особенности и область применения
Безмуфтовые нагревательные секции поставляются на объект в виде изделий, готовых к немедленному использованию в соответствии с проектом. Отличительной особенностью секций является отсутствие явно выраженной муфты в месте соединения нагревательной и токопроводящей жил. Изоляция, оплетка и оболочка секции выполнены без нарушения сплошности и однородности, что обеспечивает высокую надежность нагревательной секции. Изоляция и оболочка секций выполняются из фторполимеров, что обеспечивает высокую рабочую температуру (до 180 °С), устойчивость к воздействию химически агрессивных сред и нефтепродуктов. Стандартные секции выпускаются с линейной мощностью 40 и 30 Вт/м. Секции с другой линейной мощностью изготавливаются по заказу или в соответствии с проектом. Полная готовность секции и однородность внешних размеров существенно упрощают процедуру монтажа. Среднетемпературные безмуфтовые секции – это лучшее решение для обогрева трубопроводов, резервуаров, технологического оборудования в тех cлучаях, когда они содержат мазут, битум, парафин и другие высоковязкие веществ
Назначение
Среднетемпературные безмуфтовые нагревательные секции на базе кабеля ТМФ предназначены для обогрева трубопроводов, резервуаров, технологического оборудования и прочих объектов в диапазоне температур от минус 50 до +180 °С, в том числе и во взрывоопасных зонах.
Конструкция
| Нагревательная жила | медноникелевые сплавы, сплавы высокого сопротивления |
| Жила установочного провода |
из медных луженых проволок |
| Изоляция проводника | фторполимер |
| Оплетка | медная луженая проволока |
| Наружная оболочка | фторполимер |
ВНИМАНИЕ!
- Для исключения перегрева нельзя допускать сближение и самопересечение кабеля.
- Необходимо четко следовать инструкции по монтажу.
- Место соединения установочного провода с нагревательным кабелем обозначено фольгированной лентой.
Технические характеристики
| Максимальная рабочая температура | 180 °С |
| Максимально допустимая температура без нагрузки | 200 °С |
| Минимальная температура монтажа | — 60 °С |
| Выпускается на рабочее напряжение | ~220 и 380 В |
| Сопротивление защитной оплетки не более |
18 Ом/км |
| Линейное тепловыделение одиночного кабеля | до 40* Вт/м |
| Минимальный радиус изгиба при хранении и транспортировке | 150 мм |
| Минимально допустимый радиус однократного изгиба при монтаже | 30 мм |
Информация для заказа

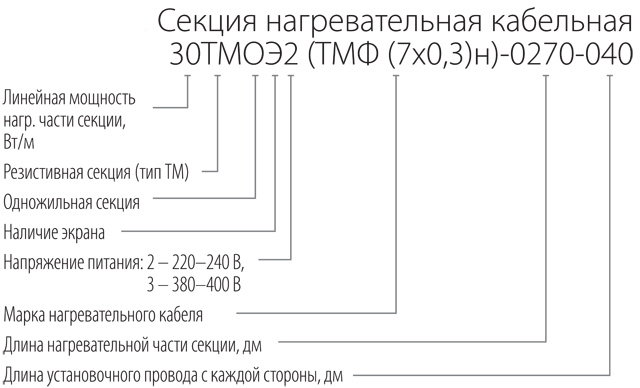

Параметры серийных нагревательных секций
|
Марка секции |
Сопротивление секции при 20°С, (Ом)±% |
Длина нагревательной части секции, (м) |
Мощность секции, (Вт) |
Внешний
диаметр,
(мм) |
| 1. Стандартные секции на рабочее напряжение 220 В, линейная мощность 30 Вт/м** | ||||
| 30ТМОЭ2 (ТМФ (7×0,3)н)-0270-040 | 55,89-64,92 | 27 | 810 | 4,10 |
| 30ТМОЭ2 (ТМФ (7×0,3)сн)-0330-040 | 45,21-52,48 | 33 | 990 | 4,10 |
| 30ТМОЭ2 (ТМФ (7×0,3)к)-0420-040 | 37,38-43,43 | 42 | 1260 | 4,10 |
| 30ТМОЭ2 (ТМФ (7×0,3)а)-0490-040 | 30,87-35,96 | 49 | 1470 | 4,10 |
| 30ТМОЭ2 (ТМФ (7×0,4)к)-0560-040 | 28,20-32,65 | 56 | 1680 | 4,46 |
| 30ТМОЭ2 (ТМФ (7×0,4)а)-0650-040 | 23,24-26,91 | 65 | 1950 | 4,46 |
| 30ТМОЭ2 (ТМФ (7×0,3)CuNi10)-0720-04 | 20,16-23,99 | 72 | 2160 | 4,10 |
| 30ТМОЭ2 (ТМФ (7×0,4)CuNi10)-0960-040 | 15,36-17,95 | 96 | 2880 | 4,46 |
| 30ТМОЭ2 (ТМФ (7×0,5)CuNi10)-1200-040 | 12,00-14,41 | 120 | 3600 | 4,76 |
| 30ТМОЭ2 (ТМФ (7×0,5)CuNi6)-1480-040 | 8,88-11,84 | 148 | 4440 | 4,76 |
| 2. Стандартные секции на рабочее напряжение 220 В, линейная мощность 40 Вт/м** | ||||
| 40ТМОЭ2 (ТМФ (7×0,3)н)-0240-040 | 49,68-57,70 | 24 | 960 | 4,10 |
| 40ТМОЭ2 (ТМФ (7×0,3)сн)-0290-040 | 39,73-46,12 | 29 | 1160 | 4,10 |
| 40ТМОЭ2 (ТМФ (7×0,3)к)-0360-040 | 32,04-37,22 | 36 | 1440 | 4,10 |
| 40ТМОЭ2 (ТМФ (7×0,3)а)-0420-040 | 26,46-30,82 | 42 | 1680 | 4,10 |
| 40ТМОЭ2 (ТМФ (7×0,4)к)-0480-040 | 24,17-27,98 | 48 | 1920 | 4,46 |
| 40ТМОЭ2 (ТМФ (7×0,4)а)-0560-040 | 20,02-23,18 | 56 | 2240 | 4,46 |
| 40ТМОЭ2 (ТМФ (7×0,3)CuNi10)-0630-040 | 17,64-20,99 | 63 | 2520 | 4,10 |
| 40ТМОЭ2 (ТМФ (7×0,4)CuNi10)-0840-040 | 13,44-15,71 | 84 | 3360 | 4,46 |
| 40ТМОЭ2 (ТМФ (7×0,5)CuNi10)-1050-040 | 10,50-12,61 | 105 | 4200 | 4,76 |
| 40ТМОЭ2 (ТМФ (7×0,5)CuNi6)-1280-040 | 7,68-10,24 | 128 | 5120 | 4,76 |
* Линейное тепловыделение определяется при проектировании системы обогрева и зависит от температуры и конструкции обогреваемого объекта.
** В номенклатуре представлены два типа нагревательных секций ТМОЭ: с линейным тепловыделением 30 Вт/м и 40 Вт/м с установочным проводом длиной 4м c каждой стороны. По заказу и в соответствии с проектом возможно изготовление секций на другие мощности и с другой длиной установочного провода.
