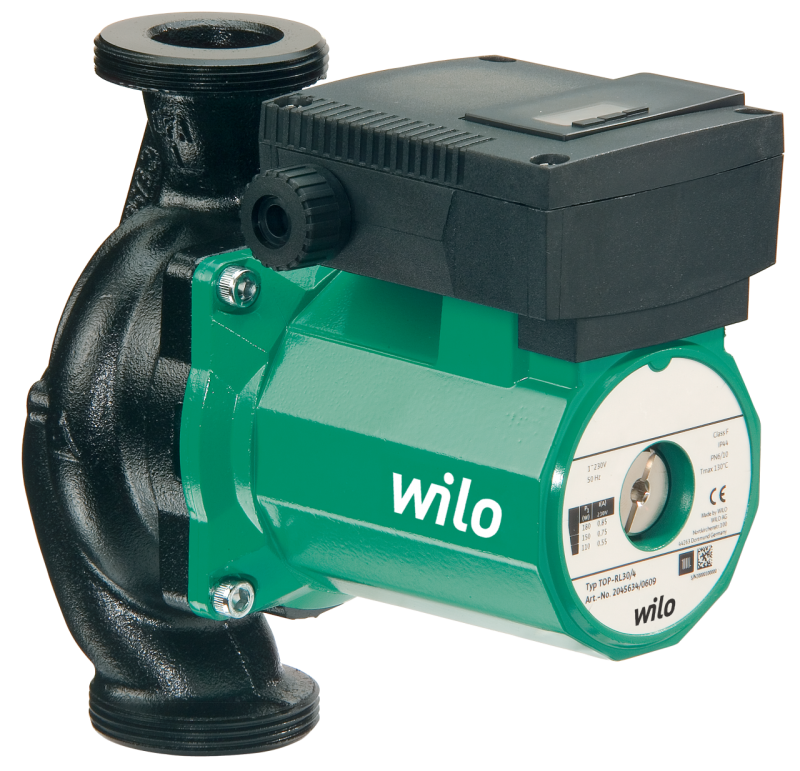

TOP-RL 30/7,5
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики Габаритный чертеж Схема подключения Подключение к сети 1~230 В, 50 Гц Встроенная защита обмотки от перегрева Выключение: внутреннее отключение напряжения электродвигателя Сброс: автоматически...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOP-RL 30/7,5

Технический паспорт

Характеристики

Габаритный чертеж

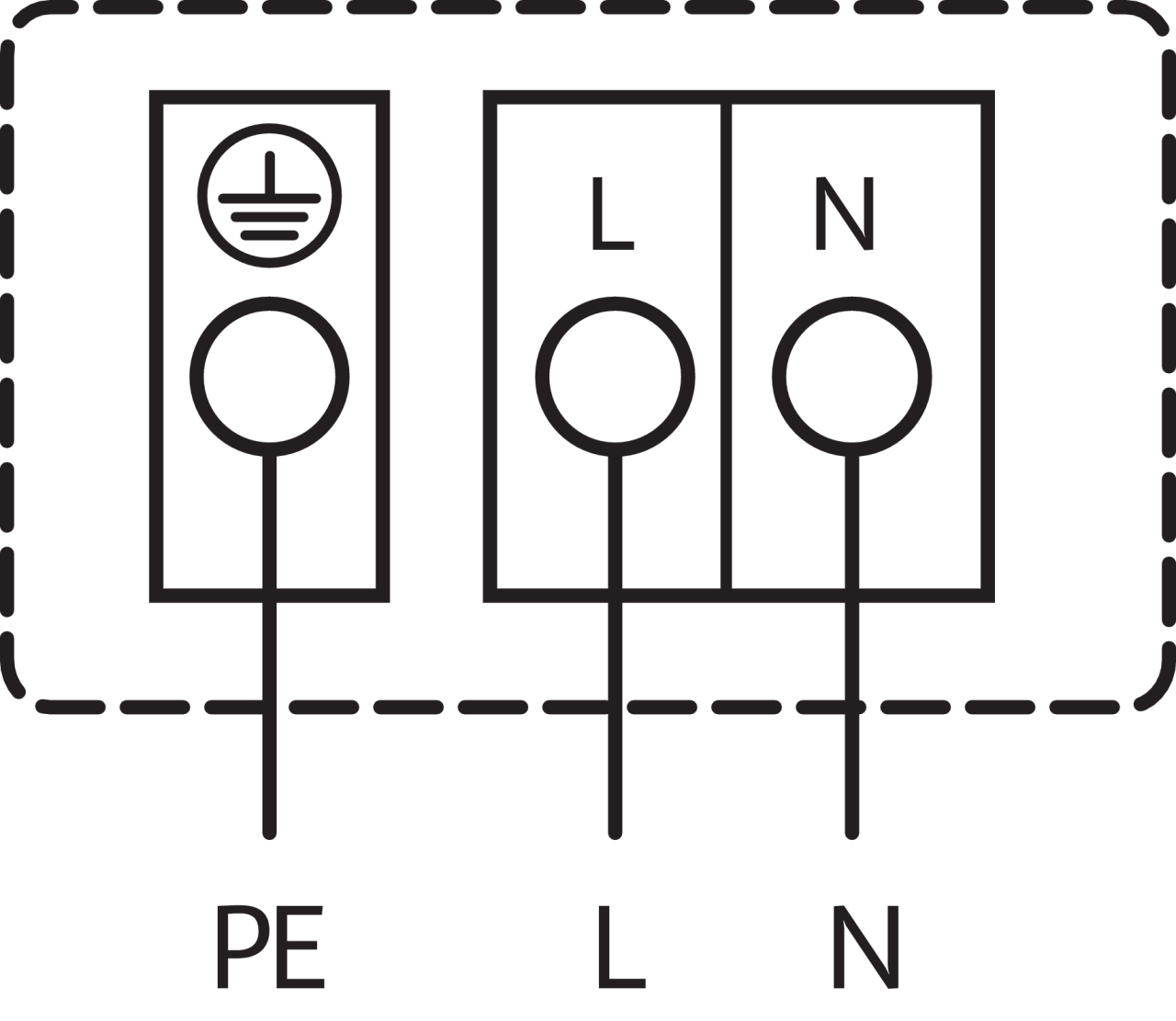

Схема подключения

Подключение к сети 1~230 В, 50 Гц

Встроенная защита обмотки от перегрева

Выключение: внутреннее отключение напряжения электродвигателя

Сброс: автоматически после охлаждения электродвигателя

Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)
Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
Допустимая область применения
Диапазон температур при макс. температуре окружающей среды +40 В°C-20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) В°C
Макс. допустимое рабочее давление Pmax10 бар
Подсоединения к трубопроводу
Резьбовое соединение трубRp 1Вј
РезьбаG 2
Габаритная длина l0180 мм
Мотор/электроника
Электромагнитная совместимостьEN 61800-3
Создаваемые помехиEN 61000-6-3
ПомехозащищенностьEN 61000-6-2
Степень защитыIP X4D
Класс изоляцииH
Подключение к сети1~230 V, 50 Hz
Номинальная мощность электродвигателя P280 Вт
Частота вращения N1350 / 1950 / 2420 об/мин
Потребляемая мощность 1~230 В P1115 / 165 / 205 Вт
Ток при 1~230В I0,60 / 0,80 / 1,00 A
Конденсатор5/400
Резьбовой ввод для кабеля PG1x13,5
Защита электродвигателяВстроенная
Материалы
Корпус насосаСерый чугун (EN-GJL-200)
Рабочее колесоСинтетический материал (PPE - 30% GF)
Вал насосаНержавеющая сталь (X46Cr13)
ПодшипникиМеталлографит
Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
Минимальное давление на входе при температурах жидкости 50/95 /110/130В°C0,5 / 5 / 11 / 24 м
Данные для заказа
ИзделиеWilo
ТипTOP-RL 30/7,5
Арт.-№2045636
Вес, прим. m4 кг

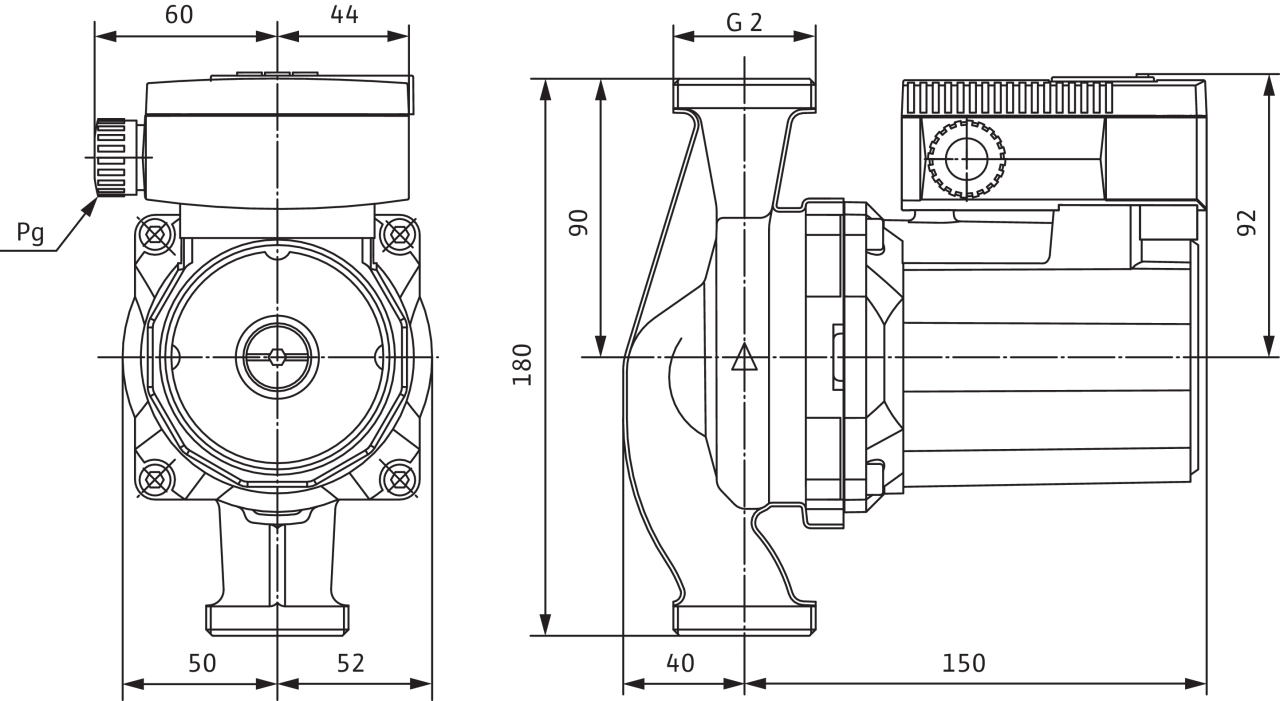

Размеры и габаритные чертежи

Габаритный чертеж

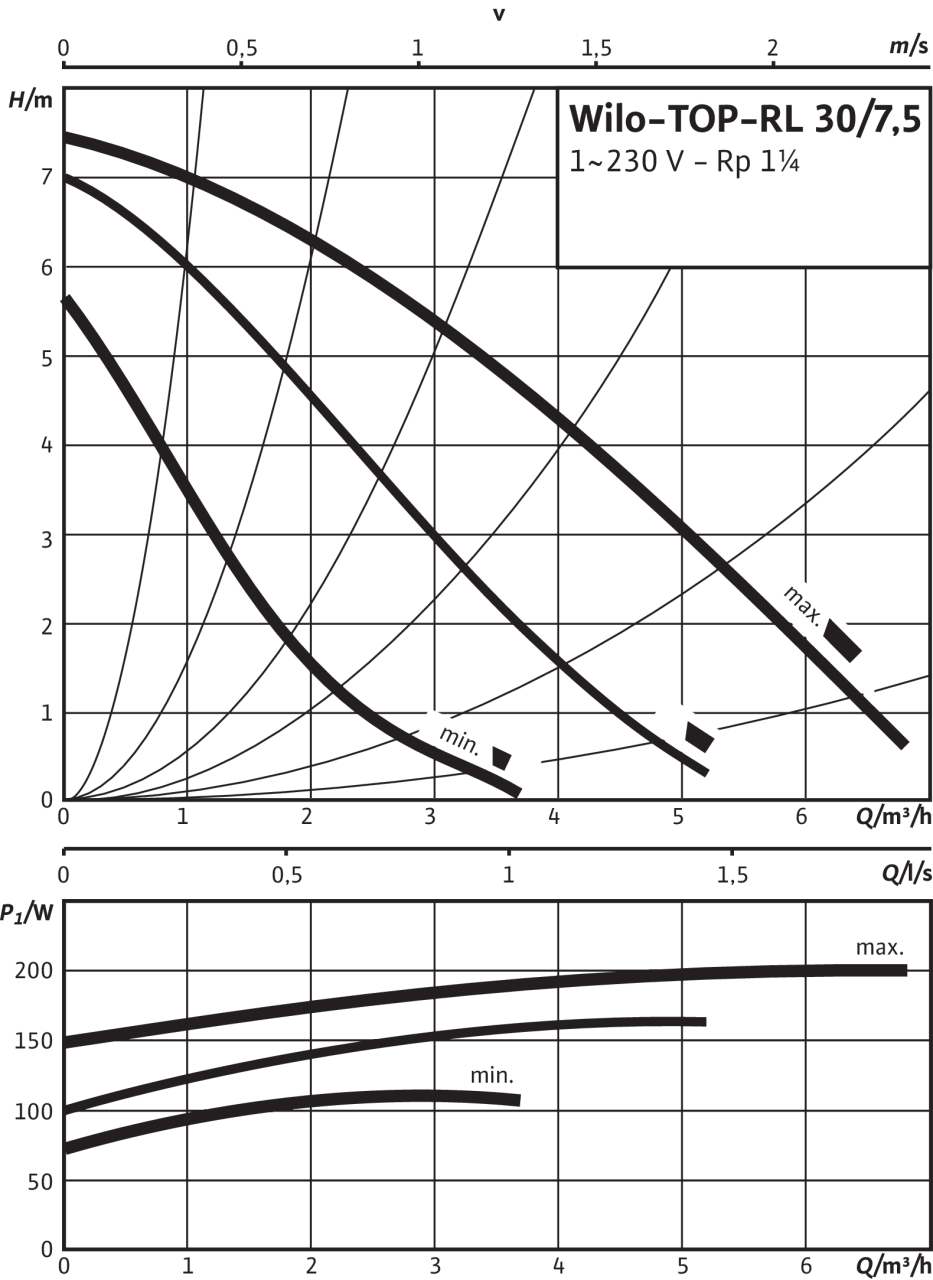

Характеристики

Характеристики

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипTOP-RL 30/7,5
Арт.-№2045636
Номер EAN4016322652199
ЦветЗелено-черный
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg4
Длина (нетто) mm180
Ширина (нетто) mm112
Высота (нетто) mm190
Вес (брутто) kg4.4
Длина (брутто) mm270
Ширина (брутто) mm178
Высота (брутто) mm215
Вид упаковкиКартон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон96
Количество на один слой16

Описание изделия

Полный текст

Возможно применение для любых систем водяного отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.

Не требующий обслуживания циркуляционный насос с мокрым ротором с резьбовым соединением; возможен выбор ступеней частоты вращения для регулировки мощности.

Оснащение и функции

  • Ручная регулировка мощности с 3 ступенями частоты вращения
  • Насосы со встроенной защитой обмотки от перегрева
  • Корпус насоса покрыт катафоретическим лакированием (KTL) для оптимальной защиты от коррозии
  • Дополнительные функции при дооснащении защитным модулем C:
    • Сигнализация неисправности SSM в качестве беспотенциального размыкающего контакта;
    • Сигнализация рабочего состояния SBM в качестве беспотенциального нормальноразомкнутого контакта
    • Управляющий вход «Выкл. по приоритету» с помощью внешнего беспотенциального контакта (размыкающего контакта)
    • Выявление блокировки
    • Полная защита электродвигателя встроенным устройством отключения
    • Квитирование неисправности
  • Система управления сдвоенными насосами (два параллельно установленных насоса): Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру)
Материалы
Корпус насосаСерый чугун (EN-GJL-200)
Рабочее колесоСинтетический материал (PPE - 30% GF)
Вал насосаНержавеющая сталь (X46Cr13)
ПодшипникиМеталлографит
Допустимая перекачиваемая среда (другие среды по запросу)
Макс. расход Qmax6.5 м3/ч
Макс. напор Hmax7.500002 M
Допустимая область применения
Диапазон температур при макс. температуре окружающей среды +40 В°C-20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) В°C
Подсоединения к трубопроводу
Резьбовое соединение трубRp 1Вј
РезьбаG 2
Габаритная длина l0180 мм
Мотор/электроника
Электромагнитная совместимостьEN 61800-3
Создаваемые помехиEN 61000-6-3
ПомехозащищенностьEN 61000-6-2
Степень защитыIP X4D
Класс изоляцииH
Подключение к сети1~230 V, 50 Hz
Частота сети F50 Гц
Номинальная мощность электродвигателя P280 Вт
Частота вращения N1350 / 1950 / 2420 об/мин
Потребляемая мощность 1~230 В P1115 / 165 / 205 Вт
Ток при 1~230В I0,60 / 0,80 / 1,00 A
Защита электродвигателяВстроенная
Резьбовой ввод для кабеля PG1x13,5
Данные для заказа
Арт.-№2045636
Номер EAN4016322652199
Вес, прим. m4 кг
ИзделиеWilo
ТипTOP-RL 30/7,5

Купить TOP-RL 30/7,5 в регионе Ярославль.
