TOP-RL 40/4
Производитель —
Оценка (средняя 3)
Технический паспорт Характеристики Габаритный чертеж Схема подключения Подключение к сети 1~230 В, 50 Гц Встроенная защита обмотки от перегрева Выключение: внутреннее отключение напряжения электродвигателя Сброс: автоматически...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOP-RL 40/4
Технический паспорт
Характеристики
Габаритный чертеж
Схема подключения
Подключение к сети 1~230 В, 50 Гц
Встроенная защита обмотки от перегрева
Выключение: внутреннее отключение напряжения электродвигателя
Сброс: автоматически после охлаждения электродвигателя
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Вода систем отопления (согласно VDI 2035) | • |
| Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики) | • |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) В°C |
| Макс. допустимое рабочее давление Pmax | 6/10 бар |
| Подсоединения к трубопроводу | |
| Фланец | Фланец PN16 (согласно EN 1092-2) |
| Номинальный внутренний диаметр фланца | DN 40 |
| Габаритная длина l0 | 250 мм |
| Мотор/электроника | |
| Электромагнитная совместимость | EN 61800-3 |
| Создаваемые помехи | EN 61000-6-3 |
| Помехозащищенность | EN 61000-6-2 |
| Степень защиты | IP X4D |
| Класс изоляции | H |
| Подключение к сети | 1~230 V, 50 Hz |
| Номинальная мощность электродвигателя P2 | 80 Вт |
| Частота вращения N | 1700 / 2330 / 2660 об/мин |
| Потребляемая мощность 1~230 В P1 | 105 / 145 / 180 Вт |
| Ток при 1~230В I | 0,55 / 0,75 / 0,85 A |
| Конденсатор | 5/400 |
| Резьбовой ввод для кабеля PG | 1x13,5 |
| Защита электродвигателя | Встроенная |
| Материалы | |
| Корпус насоса | Серый чугун (EN-GJL-250) |
| Рабочее колесо | Синтетический материал (PPE - 30% GF) |
| Вал насоса | Нержавеющая сталь (X46Cr13) |
| Подшипники | Металлографит |
| Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды | |
| Минимальное давление на входе при температурах жидкости 50/95 /110/130В°C | 0,5 / 5 / 11 / 24 м |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | TOP-RL 40/4 |
| Арт.-№ | 2057044 |
| Вес, прим. m | 8.2 кг |
Размеры и габаритные чертежи

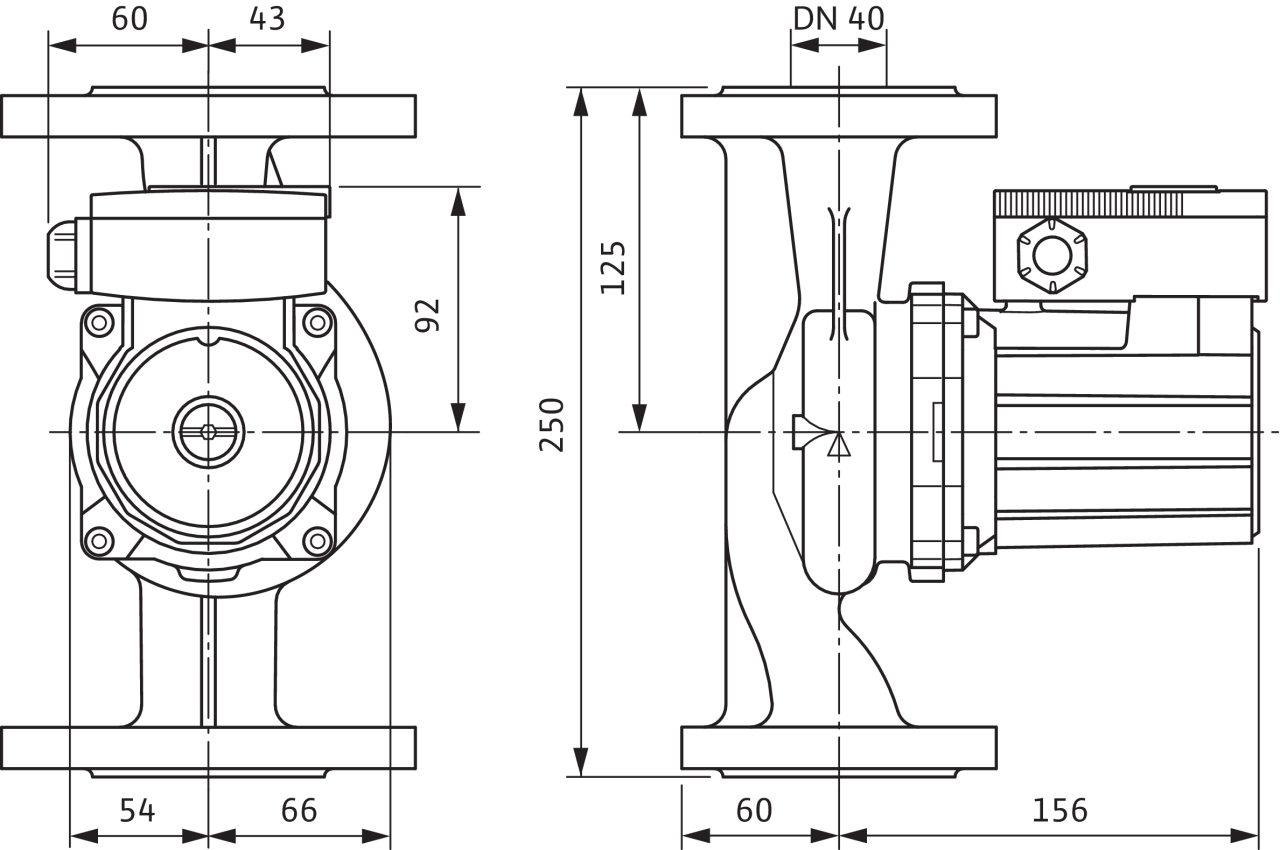

Габаритный чертеж

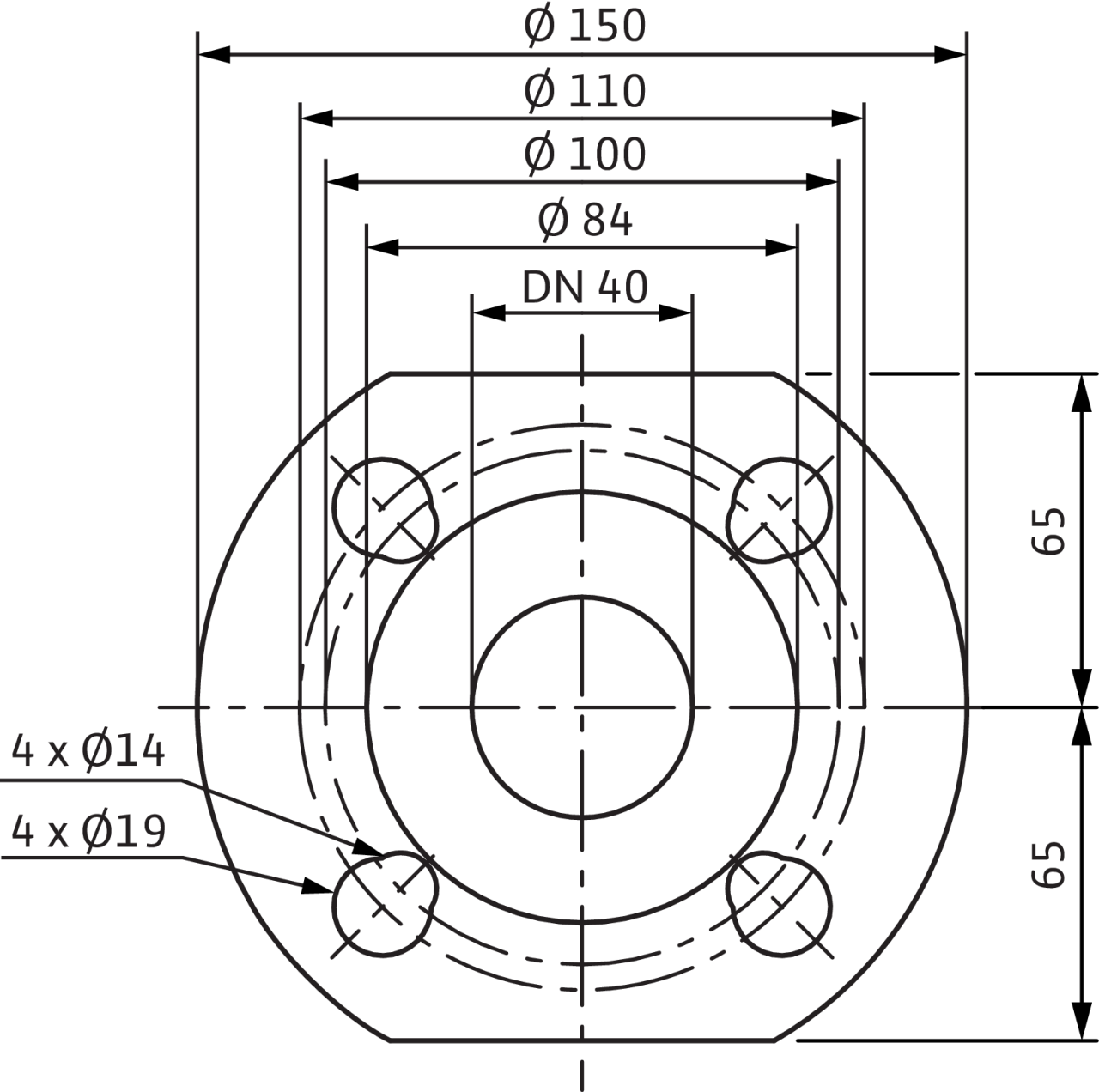

Габаритный чертеж фланца

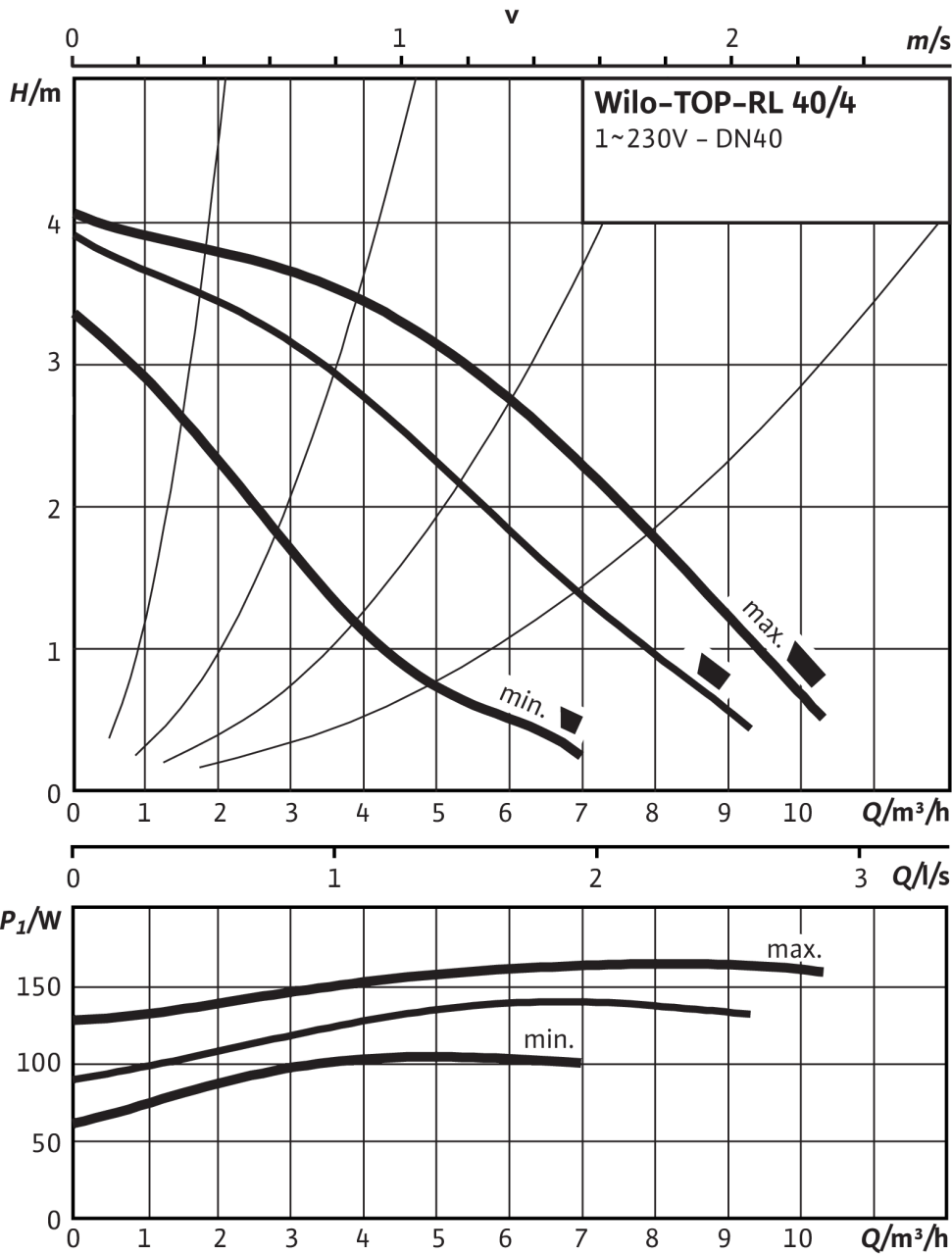

Характеристики
Характеристики
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | TOP-RL 40/4 |
| Арт.-№ | 2057044 |
| Номер EAN | 4016322769354 |
| Цвет | Зелено-черный |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 8.2 |
| Длина (нетто) mm | 250 |
| Ширина (нетто) mm | 150 |
| Высота (нетто) mm | 216 |
| Вес (брутто) kg | 8.8 |
| Длина (брутто) mm | 350 |
| Ширина (брутто) mm | 225 |
| Высота (брутто) mm | 260 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 45 |
| Количество на один слой | 9 |
Описание изделия
Полный текст
Возможно применение для любых систем водяного отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.
Не требующий обслуживания циркуляционный насос с мокрым ротором с резьбовым соединением; возможен выбор ступеней частоты вращения для регулировки мощности.
Оснащение и функции
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Насосы со встроенной защитой обмотки от перегрева
- Корпус насоса покрыт катафоретическим лакированием (KTL) для оптимальной защиты от коррозии
- Дополнительные функции при дооснащении защитным модулем C:
- Сигнализация неисправности SSM в качестве беспотенциального размыкающего контакта;
- Сигнализация рабочего состояния SBM в качестве беспотенциального нормальноразомкнутого контакта
- Управляющий вход «Выкл. по приоритету» с помощью внешнего беспотенциального контакта (размыкающего контакта)
- Выявление блокировки
- Полная защита электродвигателя встроенным устройством отключения
- Квитирование неисправности
- Система управления сдвоенными насосами (два параллельно установленных насоса): Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру)
| Материалы | |
|---|---|
| Корпус насоса | Серый чугун (EN-GJL-250) |
| Рабочее колесо | Синтетический материал (PPE - 30% GF) |
| Вал насоса | Нержавеющая сталь (X46Cr13) |
| Подшипники | Металлографит |
| Допустимая перекачиваемая среда (другие среды по запросу) | |
| Макс. расход Qmax | 14 м3/ч |
| Макс. напор Hmax | 4.499997 M |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) В°C |
| Подсоединения к трубопроводу | |
| Номинальный внутренний диаметр фланца | DN 40 |
| Фланец | Фланец PN16 (согласно EN 1092-2) |
| Габаритная длина l0 | 250 мм |
| Мотор/электроника | |
| Электромагнитная совместимость | EN 61800-3 |
| Создаваемые помехи | EN 61000-6-3 |
| Помехозащищенность | EN 61000-6-2 |
| Степень защиты | IP X4D |
| Класс изоляции | H |
| Подключение к сети | 1~230 V, 50 Hz |
| Частота сети F | 50 Гц |
| Номинальная мощность электродвигателя P2 | 80 Вт |
| Частота вращения N | 1700 / 2330 / 2660 об/мин |
| Потребляемая мощность 1~230 В P1 | 105 / 145 / 180 Вт |
| Ток при 1~230В I | 0,55 / 0,75 / 0,85 A |
| Защита электродвигателя | Встроенная |
| Резьбовой ввод для кабеля PG | 1x13,5 |
| Данные для заказа | |
| Арт.-№ | 2057044 |
| Номер EAN | 4016322769354 |
| Вес, прим. m | 8.2 кг |
| Изделие | Wilo |
| Тип | TOP-RL 40/4 |
