TOP-S 25/7
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Трехфазный ток Габаритный чертеж Схема подключения Подключение к сети 3~400 В, 50 Гц 3~230 В, 50 Гц (опционально со штекером переключения 3~230 В) Встроенная защита обмотки от перегрева Выключение:внутреннее...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOP-S 25/7
Технический паспорт
Характеристики Трехфазный ток
Габаритный чертеж
Схема подключения
Подключение к сети 3~400 В, 50 Гц
3~230 В, 50 Гц (опционально со штекером переключения 3~230 В)
Встроенная защита обмотки от перегрева
Выключение:внутреннее отключение фазы электродвигателя
Сброс:подключение к сети разъединить, дать мотору остыть,
восстановить подключение к сети
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Вода систем отопления (согласно VDI 2035) | • |
| Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики) | • |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) В°C |
| Макс. допустимое рабочее давление Pmax | 10 бар |
| Подсоединения к трубопроводу | |
| Резьбовое соединение труб | Rp 1 |
| Резьба | G 1ВЅ |
| Габаритная длина l0 | 180 мм |
| Мотор/электроника | |
| Электромагнитная совместимость | EN 61800-3 |
| Создаваемые помехи | EN 61000-6-3 |
| Помехозащищенность | EN 61000-6-2 |
| Степень защиты | IP X4D |
| Класс изоляции | H |
| Подключение к сети | 3~400/230 V, 50 Hz |
| Номинальная мощность электродвигателя P2 | 90 Вт |
| Частота вращения N | 1750 / 2100 / 2600 об/мин |
| Потребляемая мощность P1 | 90 / 125 / 195 W |
| Ток при 3~400 В I | 0,17 / 0,24 / 0,45 A |
| Ток при 3~230 В I | 0,29 / 0,42 / 0,77 A |
| Резьбовой ввод для кабеля PG | 1x13,5 |
| Защита электродвигателя | Встроенная |
| Материалы | |
| Корпус насоса | Серый чугун (EN-GJL-200) |
| Рабочее колесо | Синтетический материал (полипропилен - 50% GF) |
| Вал насоса | Нержавеющая сталь (X46Cr13) |
| Подшипники | Металлографит |
| Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды | |
| Минимальное давление на входе при температурах жидкости 50/95 /110/130В°C | 0,5 / 5 / 11 / 24 м |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | TOP-S 25/7 |
| Арт.-№ | 2048321 |
| Вес, прим. m | 4.8 кг |

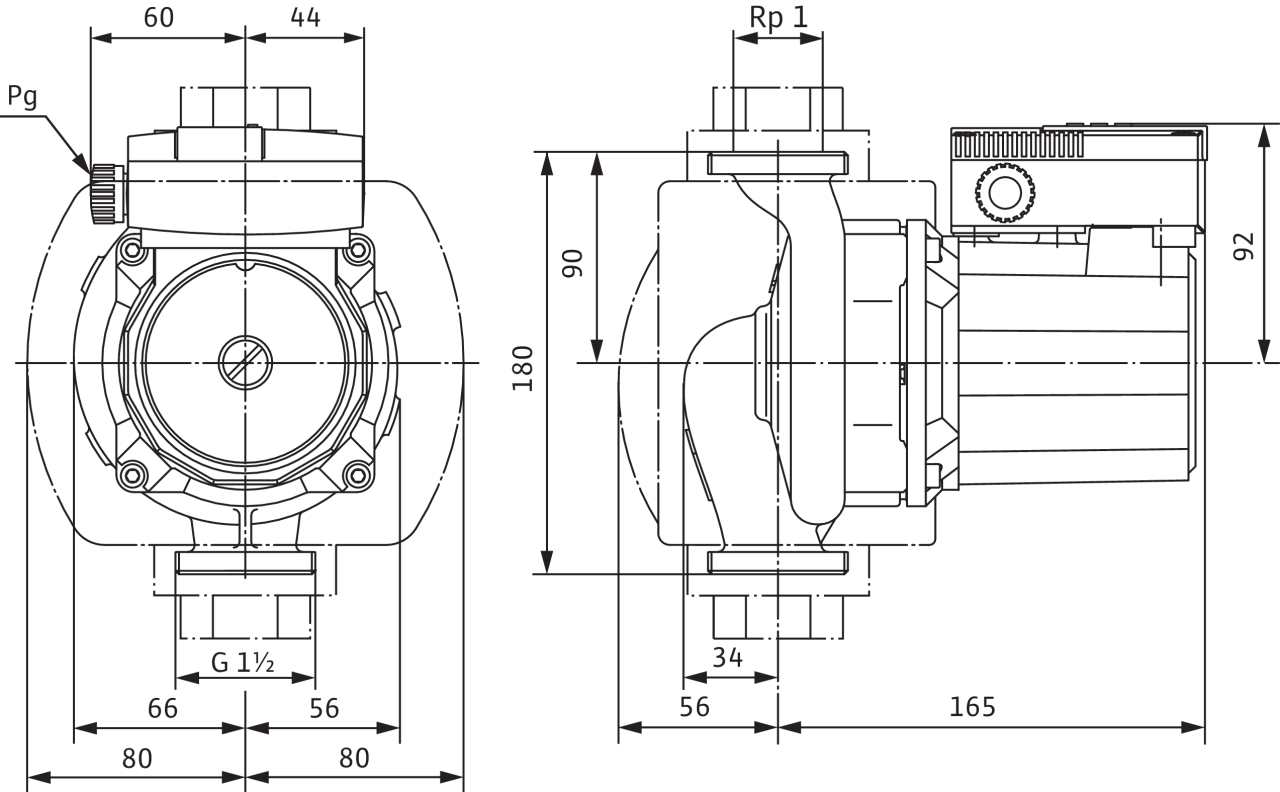

Размеры и габаритные чертежи
Габаритный чертеж
Характеристики
Характеристики Трехфазный ток
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | TOP-S 25/7 |
| Арт.-№ | 2048321 |
| Номер EAN | 4016322709558 |
| Цвет | Зелено-черный |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 4.8 |
| Длина (нетто) mm | 180 |
| Ширина (нетто) mm | 160 |
| Высота (нетто) mm | 221 |
| Вес (брутто) kg | 5.3 |
| Длина (брутто) mm | 270 |
| Ширина (брутто) mm | 178 |
| Высота (брутто) mm | 215 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 96 |
| Количество на один слой | 16 |
Описание изделия
Полный текст
Возможно применение для любых систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.
Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым подсоединением, возможен выбор ступеней частоты вращения.
Оснащение и функции
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Насосы с 1-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
- Насосы с 3-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
- Электроподключение к сети 3–230 В с опциональным штекером переключения
- Корпус насоса с катафорезным покрытием для оптимальной защиты от коррозии
- Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
- теплоизоляционные кожухи.
| Материалы | |
|---|---|
| Корпус насоса | Серый чугун (EN-GJL-200) |
| Рабочее колесо | Синтетический материал (полипропилен - 50% GF) |
| Вал насоса | Нержавеющая сталь (X46Cr13) |
| Подшипники | Металлографит |
| Допустимая перекачиваемая среда (другие среды по запросу) | |
| Макс. расход Qmax | 7.5 м3/ч |
| Макс. напор Hmax | 6.999995 M |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) В°C |
| Подсоединения к трубопроводу | |
| Резьбовое соединение труб | Rp 1 |
| Резьба | G 1ВЅ |
| Габаритная длина l0 | 180 мм |
| Мотор/электроника | |
| Электромагнитная совместимость | EN 61800-3 |
| Создаваемые помехи | EN 61000-6-3 |
| Помехозащищенность | EN 61000-6-2 |
| Степень защиты | IP X4D |
| Класс изоляции | H |
| Подключение к сети | 3~400/230 V, 50 Hz |
| Частота сети F | 50 Гц |
| Номинальная мощность электродвигателя P2 | 90 Вт |
| Частота вращения N | 1750 / 2100 / 2600 об/мин |
| Ток при 3~400 В I | 0,17 / 0,24 / 0,45 A |
| Защита электродвигателя | Встроенная |
| Резьбовой ввод для кабеля PG | 1x13,5 |
| Данные для заказа | |
| Арт.-№ | 2048321 |
| Номер EAN | 4016322709558 |
| Вес, прим. m | 4.8 кг |
| Изделие | Wilo |
| Тип | TOP-S 25/7 |
