TOP-S 30/10
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики Габаритный чертеж Схема подключения Подключение к электросети 3~400 В, 50 Гц 3~230 В, 50 Гц (со штекером переключения в качестве опции: 3~230 В) WSK = защитный контакт обмотки Полная защита электродвигателя...
Запросить консультацию
Заказать продукцию
Характеристики

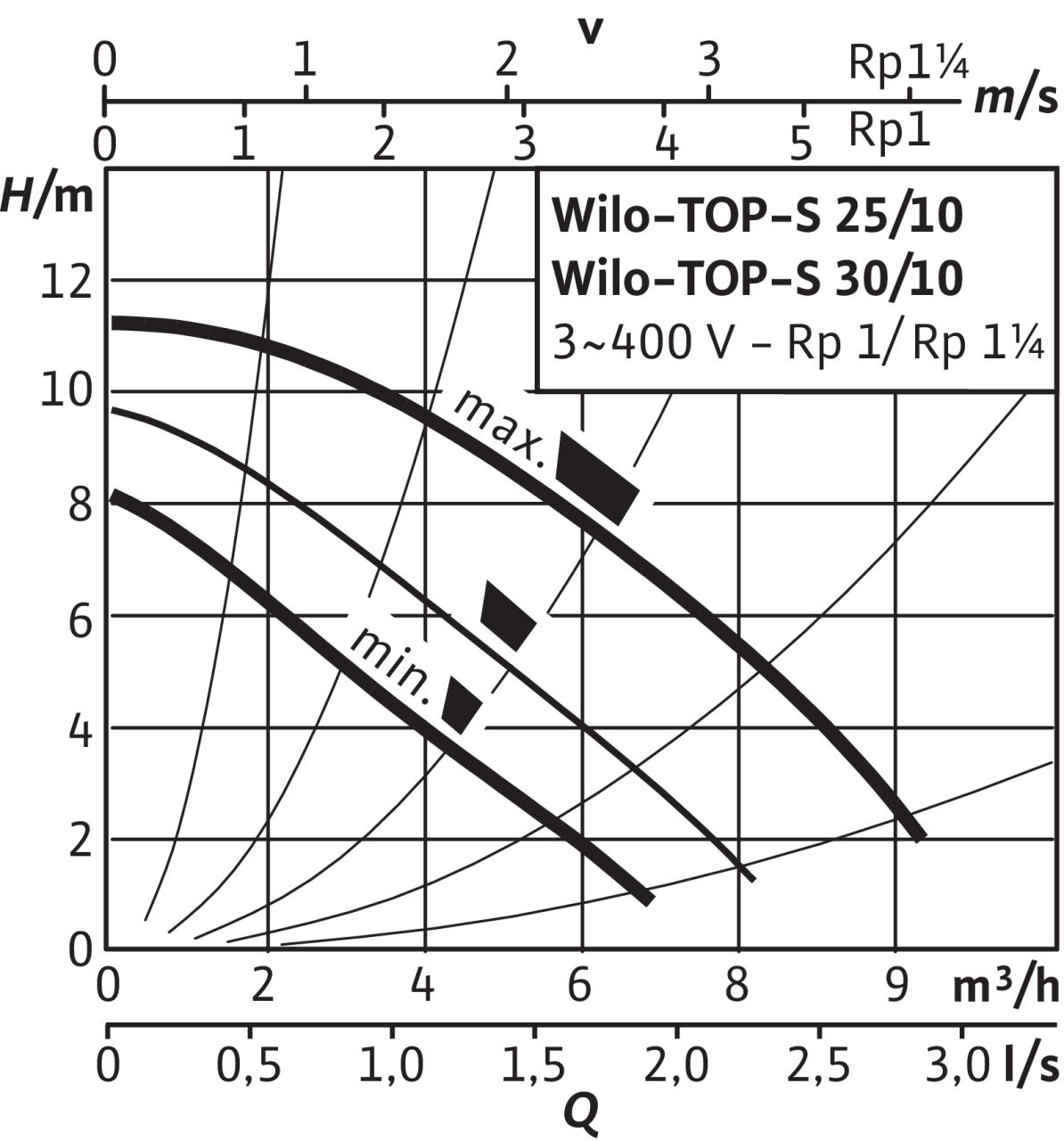

Характеристики — TOP-S 30/10

Технический паспорт

Характеристики

Габаритный чертеж

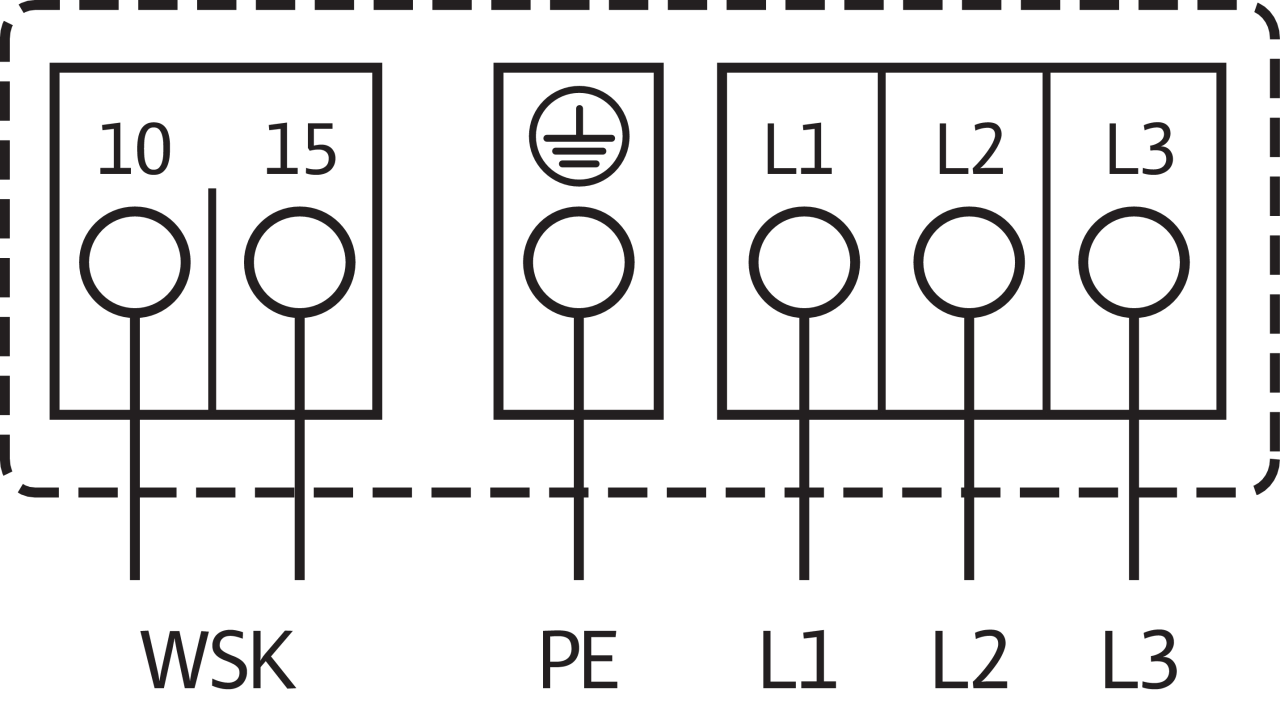

Схема подключения

Подключение к электросети 3~400 В, 50 Гц

3~230 В, 50 Гц (со штекером переключения в качестве опции: 3~230 В)

WSK = защитный контакт обмотки

Полная защита электродвигателя на всех ступенях частоты вращения с опциональным устройством отключения

SK 602N/SK 622N или другие приборы управления/регулирования, совместимые с WSK

Выключение: выключение по сигналу внешнего прибора управления/внешней системы регулирования

Сброс: Сброс сигнала неисправности выполняется автоматически после

охлаждения электродвигателя

Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)
Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
Допустимая область применения
Диапазон температур при макс. температуре окружающей среды +40 В°C-20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) В°C
Макс. допустимое рабочее давление Pmax6/10 бар
Подсоединения к трубопроводу
Резьбовое соединение трубRp 1Вј
РезьбаG 2
Габаритная длина l0180 мм
Мотор/электроника
Электромагнитная совместимостьEN 61800-3
Создаваемые помехиEN 61000-6-3
ПомехозащищенностьEN 61000-6-2
Степень защитыIP X4D
Класс изоляцииH
Подключение к сети3~400/230 V, 50 Hz
Номинальная мощность электродвигателя P2180 Вт
Частота вращения N1950 / 2250 / 2650 об/мин
Потребляемая мощность P1195 / 270 / 380 W
Ток при 3~400 В I0,35 / 0,48 / 0,78 A
Ток при 3~230 В I0,61 / 0,84 / 1,35 A
Резьбовой ввод для кабеля PG2x13,5
Защита электродвигателяОпция – устройство отключения SK 602N/622N
Материалы
Корпус насосаСерый чугун (EN-GJL-200)
Рабочее колесоСинтетический материал (полипропилен - 50% GF)
Вал насосаНержавеющая сталь (X46Cr13)
ПодшипникиПолностью из графита
Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
Минимальное давление на входе при температурах жидкости 50/95 /110/130В°C0,5 / 5 / 11 / 24 м
Данные для заказа
ИзделиеWilo
ТипTOP-S 30/10
Арт.-№2165522
Вес, прим. m6.3 кг

Размеры и габаритные чертежи

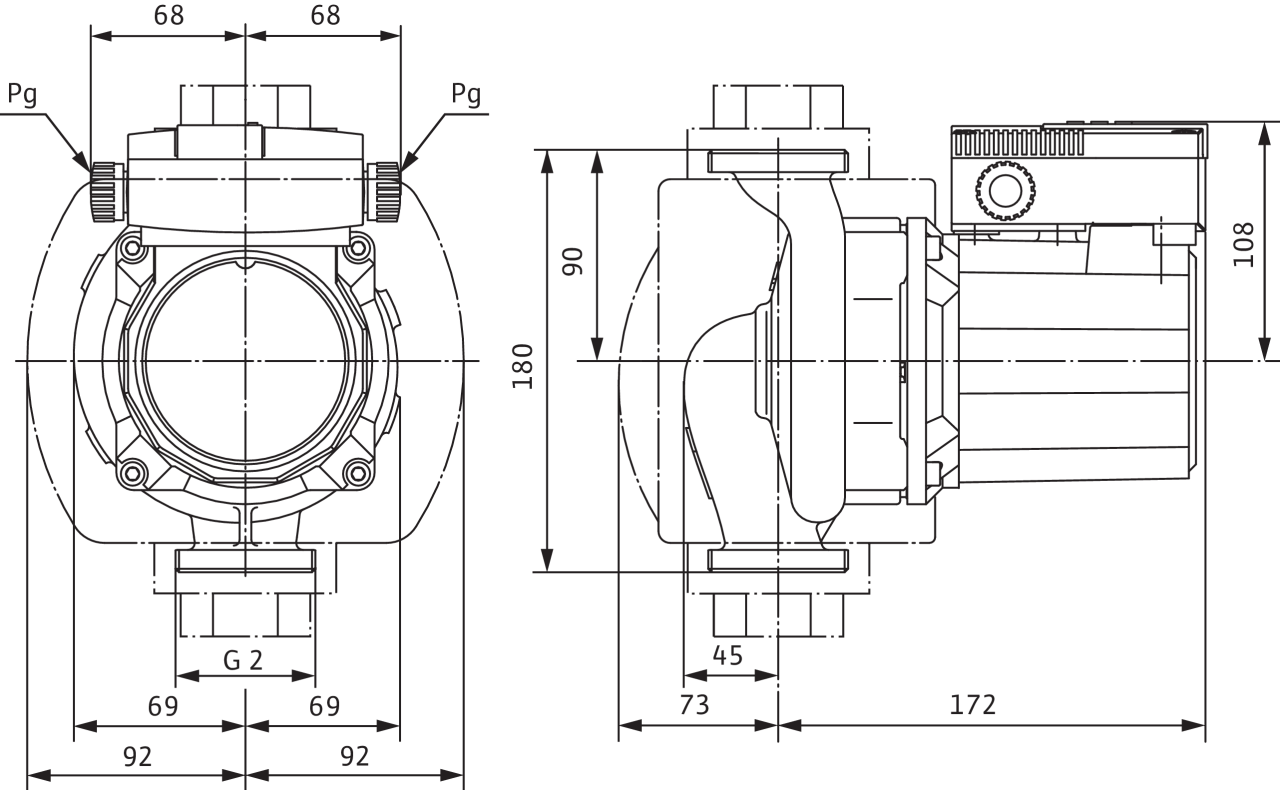

Габаритный чертеж

Характеристики

Характеристики

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипTOP-S 30/10
Арт.-№2165522
Номер EAN4048482638102
ЦветЗелено-черный
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg6.3
Длина (нетто) mm180
Ширина (нетто) mm184
Высота (нетто) mm245
Вес (брутто) kg7.2
Длина (брутто) mm270
Ширина (брутто) mm178
Высота (брутто) mm215
Вид упаковкиКартон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон96
Количество на один слой16

Описание изделия

Полный текст

Возможно применение для любых систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.

Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым подсоединением, возможен выбор ступеней частоты вращения.

Оснащение и функции

  • Ручная регулировка мощности с 3 ступенями частоты вращения
  • Насосы с 1-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
  • Насосы с 3-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
    • Электроподключение к сети 3–230 В с опциональным штекером переключения
  • Корпус насоса с катафорезным покрытием для оптимальной защиты от коррозии
  • Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
  • теплоизоляционные кожухи.
Материалы
Корпус насосаСерый чугун (EN-GJL-200)
Рабочее колесоСинтетический материал (полипропилен - 50% GF)
Вал насосаНержавеющая сталь (X46Cr13)
ПодшипникиПолностью из графита
Допустимая перекачиваемая среда (другие среды по запросу)
Макс. расход Qmax10 м3/ч
Макс. напор Hmax11.5 M
Допустимая область применения
Диапазон температур при макс. температуре окружающей среды +40 В°C-20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) В°C
Подсоединения к трубопроводу
Резьбовое соединение трубRp 1Вј
РезьбаG 2
Габаритная длина l0180 мм
Мотор/электроника
Электромагнитная совместимостьEN 61800-3
Создаваемые помехиEN 61000-6-3
ПомехозащищенностьEN 61000-6-2
Степень защитыIP X4D
Класс изоляцииH
Подключение к сети3~400/230 V, 50 Hz
Частота сети F50 Гц
Номинальная мощность электродвигателя P2180 Вт
Частота вращения N1950 / 2250 / 2650 об/мин
Ток при 3~400 В I0,35 / 0,48 / 0,78 A
Защита электродвигателяОпция – устройство отключения SK 602N/622N
Резьбовой ввод для кабеля PG2x13,5
Данные для заказа
Арт.-№2165522
Номер EAN4048482638102
Вес, прим. m6.3 кг
ИзделиеWilo
ТипTOP-S 30/10
