TOP-S 80/15
Производитель — Wilo
Оценка (средняя 3)
Технический паспорт Характеристики Трехфазный ток Габаритный чертеж Схема подключения Подключение к электросети 3~400 В, 50 Гц 3~230 В, 50 Гц (со штекером переключения в качестве опции: 3~230 В) WSK = защитный контакт обмотки Полная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOP-S 80/15

Технический паспорт

Характеристики Трехфазный ток

Габаритный чертеж

Схема подключения

Подключение к электросети 3~400 В, 50 Гц

3~230 В, 50 Гц (со штекером переключения в качестве опции: 3~230 В)

WSK = защитный контакт обмотки

Полная защита электродвигателя на всех ступенях частоты вращения с опциональным устройством отключения

SK 602N/SK 622N или другие приборы управления/регулирования, совместимые с WSK

Выключение: выключение по сигналу внешнего прибора управления/внешней системы регулирования

Сброс: Сброс сигнала неисправности выполняется автоматически после

охлаждения электродвигателя

Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)
Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
Допустимая область применения
Диапазон температур при макс. температуре окружающей среды +40 В°C-20 до +110 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) В°C
Макс. допустимое рабочее давление Pmax10 бар
Подсоединения к трубопроводу
ФланецФланец PN16 (согласно EN 1092-2)
Номинальный внутренний диаметр фланцаDN 80
Габаритная длина l0360 мм
Мотор/электроника
Электромагнитная совместимостьEN 61800-3
Создаваемые помехиEN 61000-6-3
ПомехозащищенностьEN 61000-6-2
Степень защитыIP X4D
Класс изоляцииH
Подключение к сети3~400/230 V, 50 Hz
Номинальная мощность электродвигателя P21800 Вт
Частота вращения N2450 / 2700 / 2900 об/мин
Потребляемая мощность P11680 / 2000 / 2400 W
Ток при 3~400 В I3,25 / 3,63 / 4,85 A
Резьбовой ввод для кабеля PG2x13,5
Защита электродвигателяОпция – устройство отключения SK 602N/622N
Материалы
Корпус насосаСерый чугун (EN-GJL-250)
Рабочее колесоСинтетический материал (полипропилен - 50% GF)
Вал насосаНержавеющая сталь (X46Cr13)
ПодшипникиПолностью из графита
Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
Минимальное давление на входе при температурах жидкости 50/95 /110/130В°C9 / 18 / 23 / 0 м
Данные для заказа
ИзделиеWilo
ТипTOP-S 80/15
Арт.-№2165546
Вес, прим. m42.1 кг

Размеры и габаритные чертежи

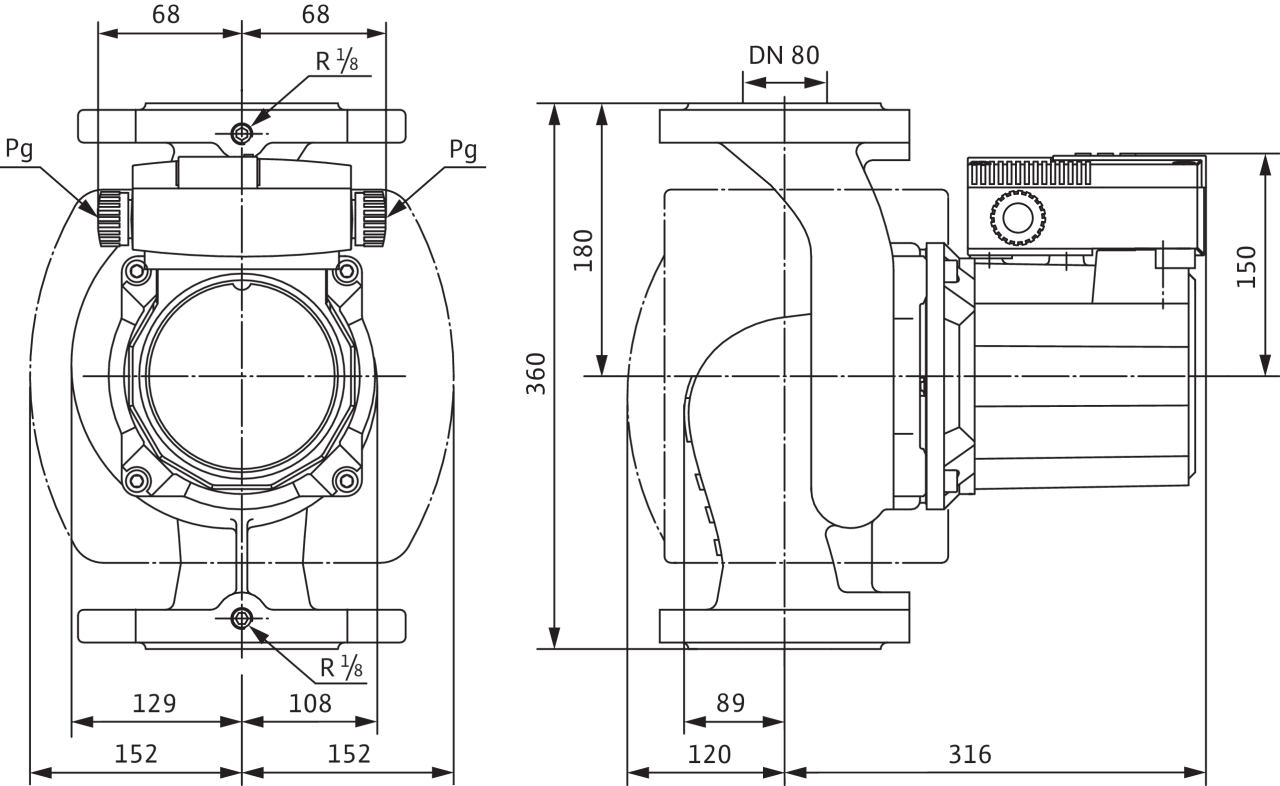

Габаритный чертеж

Габаритный чертеж фланца

Характеристики

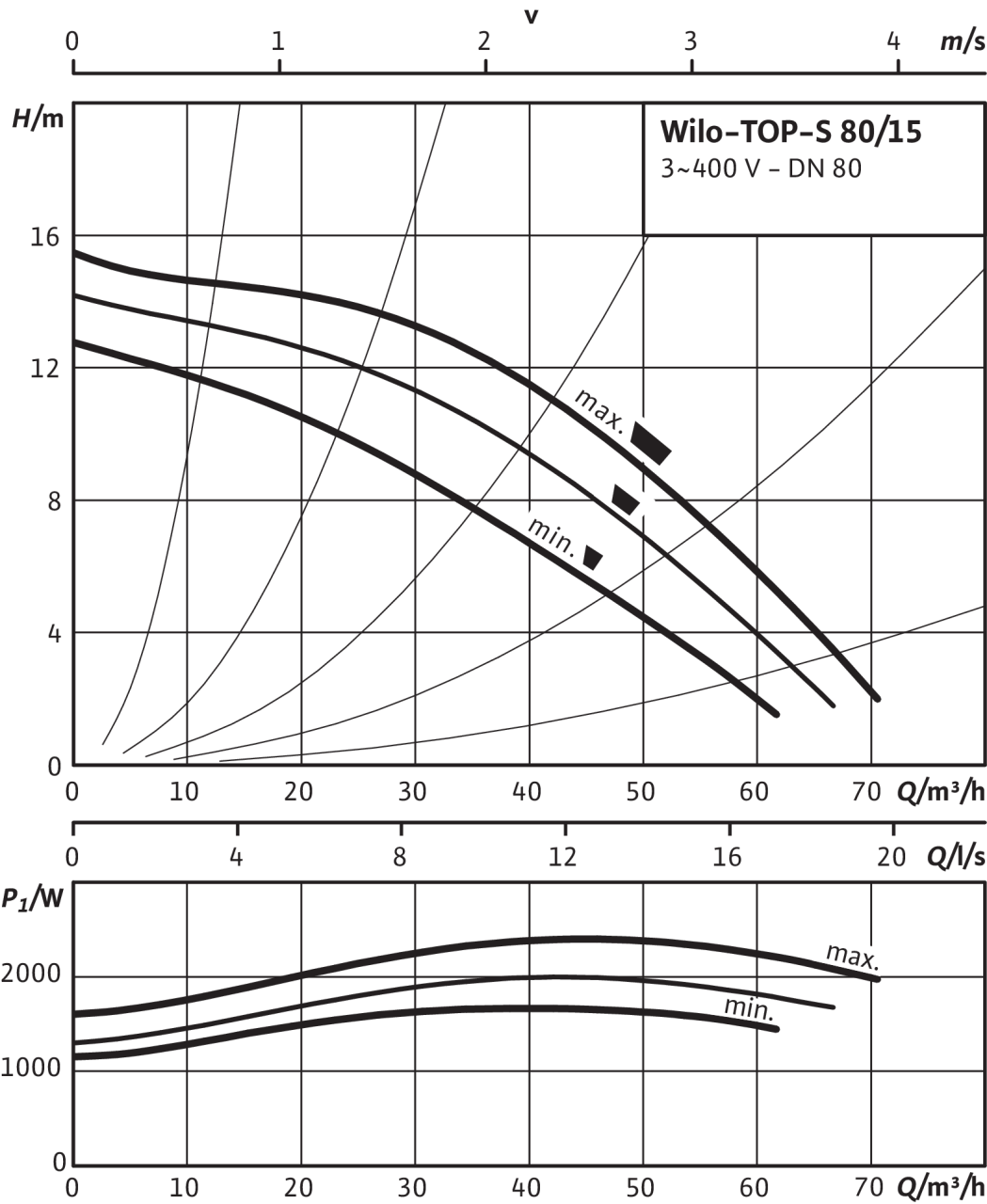

Характеристики Трехфазный ток

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипTOP-S 80/15
Арт.-№2165546
Номер EAN4048482638348
ЦветЗелено-черный
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg42.1
Длина (нетто) mm360
Ширина (нетто) mm360
Высота (нетто) mm436
Вес (брутто) kg45.7
Длина (брутто) mm575
Ширина (брутто) mm385
Высота (брутто) mm460
Вид упаковкиКартон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон8
Количество на один слой4

Описание изделия

Полный текст

Возможно применение для любых систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.

Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым подсоединением, возможен выбор ступеней частоты вращения.

Оснащение и функции

  • Ручная регулировка мощности с 3 ступенями частоты вращения
  • Насосы с 1-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
  • Насосы с 3-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
    • Электроподключение к сети 3–230 В с опциональным штекером переключения
  • Корпус насоса с катафорезным покрытием для оптимальной защиты от коррозии
  • Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
  • теплоизоляционные кожухи.
Материалы
Корпус насосаСерый чугун (EN-GJL-250)
Рабочее колесоСинтетический материал (полипропилен - 50% GF)
Вал насосаНержавеющая сталь (X46Cr13)
ПодшипникиПолностью из графита
Допустимая перекачиваемая среда (другие среды по запросу)
Макс. расход Qmax70 м3/ч
Макс. напор Hmax15.5 M
Допустимая область применения
Диапазон температур при макс. температуре окружающей среды +40 В°C-20 до +110 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) В°C
Подсоединения к трубопроводу
Номинальный внутренний диаметр фланцаDN 80
ФланецФланец PN16 (согласно EN 1092-2)
Габаритная длина l0360 мм
Мотор/электроника
Электромагнитная совместимостьEN 61800-3
Создаваемые помехиEN 61000-6-3
ПомехозащищенностьEN 61000-6-2
Степень защитыIP X4D
Класс изоляцииH
Подключение к сети3~400/230 V, 50 Hz
Частота сети F50 Гц
Номинальная мощность электродвигателя P21800 Вт
Частота вращения N2450 / 2700 / 2900 об/мин
Ток при 3~400 В I3,25 / 3,63 / 4,85 A
Защита электродвигателяОпция – устройство отключения SK 602N/622N
Резьбовой ввод для кабеля PG2x13,5
Данные для заказа
Арт.-№2165546
Номер EAN4048482638348
Вес, прим. m42.1 кг
ИзделиеWilo
ТипTOP-S 80/15
