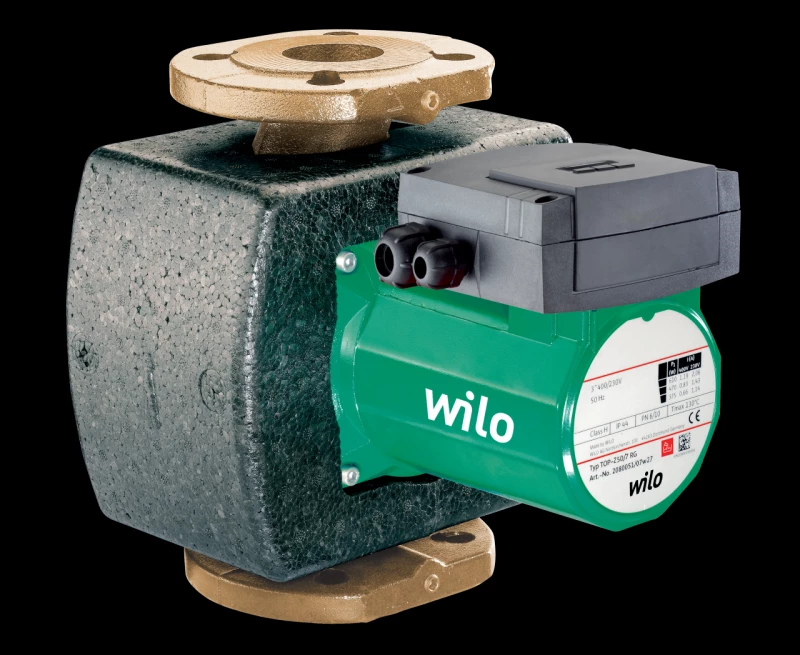

TOP-Z 25/10
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Трехфазный ток Габаритный чертеж Схема подключения Подключение к сети 3~400 В, 50 Гц 3~230 В, 50 Гц (опционально со штекером переключения 3~230 В) Полная защита электродвигателя со встроенной электронной...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOP-Z 25/10
Технический паспорт
Характеристики Трехфазный ток
Габаритный чертеж
Схема подключения
Подключение к сети 3~400 В, 50 Гц
3~230 В, 50 Гц (опционально со штекером переключения 3~230 В)
Полная защита электродвигателя со встроенной электронной системой размыкания в клеммной коробке для всех ступеней частоты вращения
Выключение:размыкание всех фаз электродвигателя посредством встроенной электронной
системы отключения
Сброс: требуется ручной сброс на клеммной коробке
Предельно допустимая нагрузка на беспотенциальный контакт (по VDI 3814) для обобщенной сигнализации неисправности (SSM) 1 А, 250 В ~.
Функции см. в каталоге Wilo, главе «Управление насосом Wilo-Control, рекомендации по выбору и монтажу»
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Питьевая вода и вода для производства пищевых продуктов согласно Постановлению о питьевой воде 2001 г. (TrinkwV 2001) | • |
| Допустимая область применения | |
| Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40 В°C | 0...+80, кратковременно (2 ч) до +80 В°C |
| Диапазон температур при использовании в циркуляционных системах ГВС при температуре окружающей среды +40 В°C в кратковременном режиме 2 ч | 110В°C |
| Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС | 3,57 mmol/l (20 В°dH) |
| Макс. допустимое рабочее давление Pmax | 16 бар |
| Подсоединения к трубопроводу | |
| Резьбовое соединение труб | Rp 1 |
| Резьба | G 1ВЅ |
| Габаритная длина l0 | 180 мм |
| Мотор/электроника | |
| Электромагнитная совместимость | EN 61800-3 |
| Создаваемые помехи | EN 61000-6-3 |
| Помехозащищенность | EN 61000-6-2 |
| Степень защиты | IP X4D |
| Класс изоляции | H |
| Подключение к сети | 3~400/230 V, 50 Hz |
| Номинальная мощность электродвигателя P2 | 180 Вт |
| Частота вращения N | 2000 / 2400 / 2700 об/мин |
| Потребляемая мощность P1 | 175 / 230 / 310 W |
| Ток при 1~230В I | – A |
| Ток при 3~230 В I | 0,55 / 0,74 / 1,33 A |
| Ток при 3~400 В I | 0,32 / 0,43 / 0,77 A |
| Защита электродвигателя | Встроенная |
| Резьбовой ввод для кабеля PG | 2x13,5 |
| Материалы | |
| Корпус насоса | Бронза (CC 499K) по DIN 50930-6 согласно Постановлению о питьевой воде (TrinkwV) |
| Рабочее колесо | Синтетический материал (PPE - 30% GF) |
| Вал насоса | Нержавеющая сталь (X39CrMo17-1) |
| Подшипники | Графит, пропитанный синтетической смолой |
| Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды | |
| Минимальное давление на входе при температурах жидкости 40/80/110В°C | 5 / 8 / 20 м |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | TOP-Z 25/10 |
| Арт.-№ | 2088237 |
| Вес, прим. m | 6.7 кг |
Размеры и габаритные чертежи

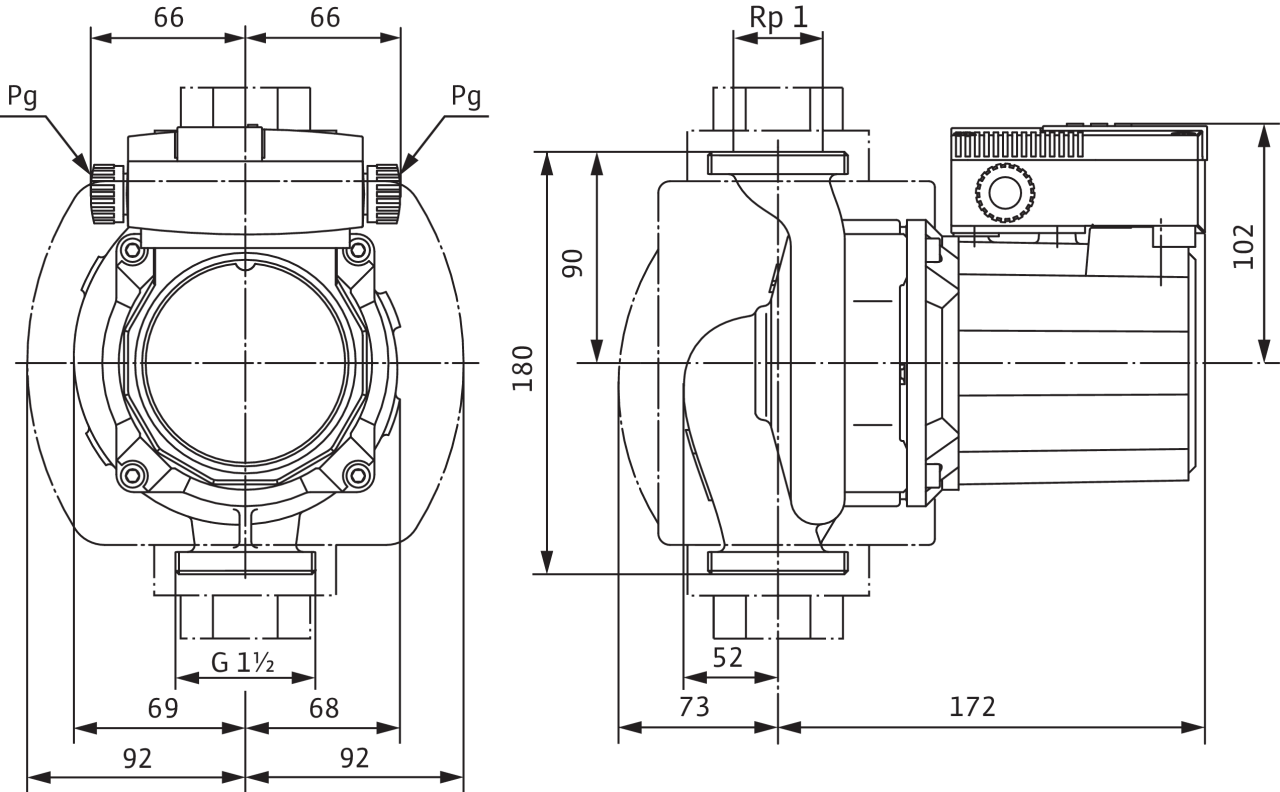

Габаритный чертеж
Характеристики

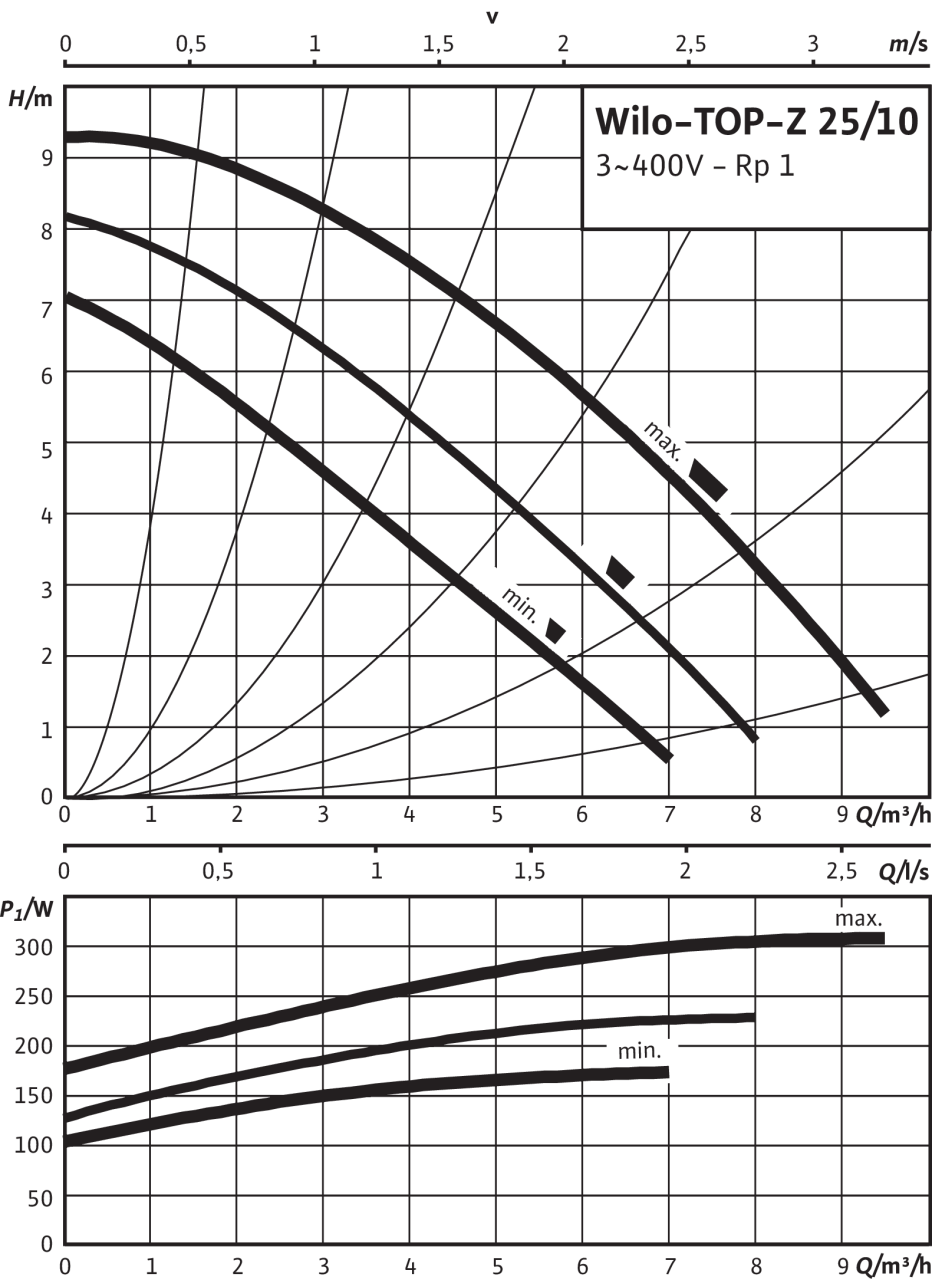

Характеристики Трехфазный ток
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | TOP-Z 25/10 |
| Арт.-№ | 2088237 |
| Номер EAN | 4016322952633 |
| Цвет | Зелено-бронзовый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 6.7 |
| Длина (нетто) mm | 180 |
| Ширина (нетто) mm | 184 |
| Высота (нетто) mm | 245 |
| Вес (брутто) kg | 7.8 |
| Длина (брутто) mm | 270 |
| Ширина (брутто) mm | 178 |
| Высота (брутто) mm | 215 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 96 |
| Количество на один слой | 16 |
Описание изделия
Полный текст
Данный циркуляционный насос предназначен для перекачивания только питьевой воды.
Применяется в циркуляционных системах ГВС в промышленности и в оборудовании для зданий и сооружений.
Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения.
Оснащение и функции
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Насосы с 1-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 = 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения;
- Насосы с 3-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: Полная защита электродвигателя со встроенной электронной системой отключения
- Индикатор неисправности
- Световой индикатор направления вращения
- Электроподключение к сети 3~230 В с опциональным штекером переключения
- Корпус насоса из бронзы или серого чугуна (в зависимости от типа может применяться нержавеющая сталь)
- Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
- Теплоизолирующие кожухи
- Прибор управления SK 602N и SK 622N:
- Определение блокировки
- Полная защита электродвигателя с устройством отключения
- Квитирование неисправности
| Материалы | |
|---|---|
| Корпус насоса | Бронза (CC 499K) по DIN 50930-6 согласно Постановлению о питьевой воде (TrinkwV) |
| Рабочее колесо | Синтетический материал (PPE - 30% GF) |
| Вал насоса | Нержавеющая сталь (X39CrMo17-1) |
| Подшипники | Графит, пропитанный синтетической смолой |
| Допустимая перекачиваемая среда (другие среды по запросу) | |
| Макс. расход Qmax | 9.5 м3/ч |
| Макс. напор Hmax | 9.5 M |
| Подсоединения к трубопроводу | |
| Резьбовое соединение труб | Rp 1 |
| Резьба | G 1ВЅ |
| Габаритная длина l0 | 180 мм |
| Мотор/электроника | |
| Электромагнитная совместимость | EN 61800-3 |
| Создаваемые помехи | EN 61000-6-3 |
| Помехозащищенность | EN 61000-6-2 |
| Степень защиты | IP X4D |
| Класс изоляции | H |
| Подключение к сети | 3~400/230 V, 50 Hz |
| макс. частотой вращения; nмакс. | 2700 об/мин 2400 об/мин 2000 об/мин |
| Частота вращения N | 2000 / 2400 / 2700 об/мин |
| Номинальная мощность электродвигателя P2 | 180,0 Вт |
| Потребляемая мощность 3~400 В P1 | 175 / 230 / 310 W |
| Ток при 1~230В I | – A |
| Ток при 3~400 В I | 0.77 A 0.43 A 0.32 A |
| Защита электродвигателя | Встроенная |
| Резьбовой ввод для кабеля PG | 2x13,5 |
| Данные для заказа | |
| Арт.-№ | 2088237 |
| Номер EAN | 4016322952633 |
| Вес, прим. m | 8.3 кг |
| Изделие | Wilo |
| Designation | Wilo-TOP-Z 25/10 (3~400 V, PN 16, RG) |
