TOPFLEX® 1000 VFD | UL/CSA, сервокабели, кабели для электродвигателей и обратной связи

TOPFLEX® 1000 VFD

Производитель — HELUKABEL

Оценка (средняя 4)

Технические характеристики Специальный кабель для соединения с частотным преобразователем в соответствии с UL станд. 83, 1277 и 2277 Температурный диапазон подвижно -25°C bis +90°C Номинальное напряжение UL 1277 — TC 600 В ...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — TOPFLEX® 1000 VFD

Технические характеристики

Специальный кабель для соединения с частотным преобразователем в соответствии с UL станд. 83, 1277 и 2277
Температурный диапазон

подвижно -25°C bis +90°C
Номинальное напряжение

UL 1277 — TC 600 В

UL 2277 — WTTC 1000 В
Ипсытательное напряжение 2500 В
Минимальный радиус изгиба

подвижно 15xØ кабеля

стационарно 7,5xØ кабеля
Сопротивление связи

макс. 250 Ом/км

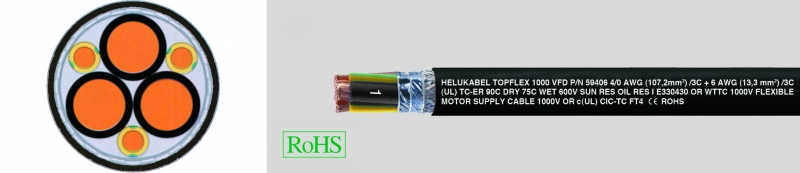

Строение

Медные тонкоппроволочные прводники, размеры в соответствии с AWG
Специальная PVC-изоляция жил

с прозрачной нейлоновой скин-оболочкой
Цвет жил — черный, с цифровой маркировкой белого цвета
Желто-зеленая жила заземления во внешнем повиве.
Концентрическая повивная скрутка жил
Скрутка жил по тройкам
1. Экран из кашированной алюминием пленки

2. Экран в виде оплетки из луженой медной проволоки, покрытие пр. 80%
Специальная внешняя оболочка из TPE
Цвет оболочки черный (RAL 9005)
Разметка метража в футах

Свойства

Масло- и УФ-устойчивый
Оптимальное экранирование обеспечивает эксплуатацию частотного преобразователя без помех
Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих

лакокрасочные покрытия

Указания

VFD = Variable Frequency Drive (частотно-регулируемый привод)

Применение

Данный кабель предназначен для эксплуатации при средних механических нагрузках, для стационарной прокладки и в условиях ограниченного движения. Используется в сухих и влажных помещениях, а также для прокладки на открытом воздухе. Используется в автомобильной, пищевой отрасли, на передающих линиях, в упаковочной промышленности и станках. Применяется в манипуляторах, в промышленных механизмах для насосов, вентиляторов, ленточных транспортеров и т.п. Пригоден для взрывоопасных зон.

ЭМС = электромагнитная совместимость

Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки

экрана.

CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Art.-Nr.	Aderzahl Leistungsadern x AWG-Nr.	Aderzahl Schutzleiter x AWG-Nr.	Aderzahl x Nennquerschnitt mm²	Außen-Ø ca. mm	Cu-Zahl kg / km	Gewicht ca. kg / km	Preis EUR / 100m Cu 150,-
59398	3x AWG 8 +	3x AWG 16	(3x 8,37 + 3x 1,31)	17,1	372,0	573,0	3873,00
59399	3x AWG 6 +	3x AWG 14	(3x 13,3 + 3x 2,08)	19,3	554,0	735,0	5402,00
59400	3x AWG 4 +	3x AWG 12	(3x 21,2 + 3x 3,3)	24,5	831,0	1225,0	7744,00
59401	3x AWG 2 +	3x AWG 10	(3x 33,6 + 3x 5,26)	27,8	1258,0	1737,0	9957,00
59402	3x AWG 1 +	3x AWG 8	(3x 42,4 + 3x 8,37)	31,1	1615,0	2225,0	11193,00
59403	3x AWG 1/0 +	3x AWG 8	(3x 53,4 + 3x 8,37)	33,1	1938,0	2604,0	13545,00
59404	3x AWG 2/0 +	3x AWG 8	(3x 67,5 + 3x 8,37)	35,8	2344,0	3089,0	16168,00
59405	3x AWG 3/0 +	3x AWG 6	(3x 85 + 3x 13,3)	38,6	2994,0	3823,0	22269,00
59406	3x AWG 4/0 +	3x AWG 6	(3x 107,2 + 3x 13,3)	44,5	3590,0	4700,0	26314,00
59407	3x AWG 250 kcmil +	3x AWG 6	(3x 127 + 3x 13,3)	48,4	4177,0	5487,0	27651,00
59408	3x AWG 300 kcmil +	3x AWG 4	(3x 152 + 3x 21,2)	50,9	5104,0	6530,0	36275,00
59409	3x AWG 350 kcmil +	3x AWG 2	(3x 178 + 3x 33,6)	54,0	6218,0	7768,0	37887,00
59410	3x AWG 400 kcmil +	3x AWG 2	(3x 203 + 3x 33,6)	55,5	6875,0	8492,0	41733,00
59411	3x AWG 500 kcmil +	3x AWG 2	(3x 254 + 3x 33,6)	60,5	8303,0	10130,0	55438,00
