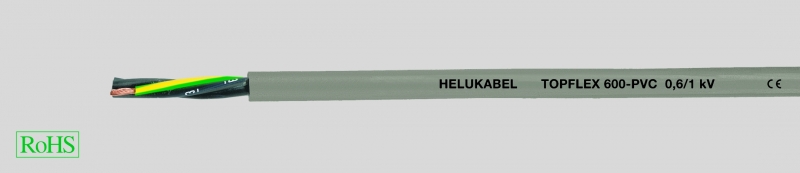

Характеристики — TOPFLEX® 600-PVC, кабель питания для двигателей 0,6/1кВ, с разметкой метража
Технические характеристики
-
Специальный кабель в PVC-оболочке
на основании DIN VDE 0293, 0295
-
Температурный диапазон
подвижно -15°C до +80°C
стационарно от -40 °C до +80 °C
-
Номинальное напряжение
U0/U 600/1000 В
- Испытательное напряжение 4000 В
-
Напряжение пробоя
мин. 8000 В
-
Сопротивление изоляции
мин. 20 МОм x км
-
Минимальный радиус изгиба
подвижно прибл. 7,5x Ø кабеля
стационарно прибл. 4x Ø кабеля
-
Стойкость к радиации
до 80x106 сДж/кг (до 80 Мрад)
Строение
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5 или IEC 60228 кл. 5
- PVC-изоляция жил
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления
- Повивная скрутка жил с оптимальным шагом
- Специальная внешняя PVC-оболочка
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
Свойства
- Внешняя PVC-оболочка в целом маслоустойчива
- Химическую стойкость см. в табл. в приложении
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (соответствует DIN VDE 0472 раздел 804, тип испытания B)
Указания
Применение
Используется в качестве питающего кабеля серводвигателей с электронным управлением и для подключения к двигателям с ЧПУ. Предназначен для фиксированной и гибкой прокладки при средних механических нагрузках в сухих и влажных помещениях.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Art.-Nr. |
Aderzahl x Nennquer- schnitt mm² |
Außen ø ca. mm |
Cu-Zahl kg / km |
Gewicht ca. kg / km |
Preis EUR / 100m Cu 150,- |
22860 |
4 G 1,5 |
9,9 |
58,0 |
130,0 |
103,00 |
22861 |
4 G 2,5 |
11,1 |
95,0 |
220,0 |
156,00 |
22862 |
4 G 4 |
13,8 |
154,0 |
330,0 |
235,00 |
22863 |
4 G 6 |
15,6 |
231,0 |
445,0 |
402,00 |
22864 |
4 G 10 |
18,4 |
384,0 |
660,0 |
726,00 |
22865 |
4 G 16 |
21,2 |
615,0 |
1060,0 |
786,00 |
22866 |
4 G 25 |
26,9 |
960,0 |
1805,0 |
1171,00 |
22867 |
4 G 35 |
29,4 |
1344,0 |
2060,0 |
1486,00 |
22868 |
4 G 50 |
34,2 |
1920,0 |
2900,0 |
1898,00 |
22869 |
4 G 70 |
41,0 |
2640,0 |
4050,0 |
3544,00 |
22854 |
4 G 95 |
46,2 |
3648,0 |
5540,0 |
4628,00 |
22855 |
4 G 120 |
50,2 |
4608,0 |
7000,0 |
5129,00 |
