TOPFLEX® 600 VFD 4G1 AWG, ЧЁРНЫЙ

Производитель — HELUKABEL

Оценка (средняя 5)

Технические характеристики Силовой PVC-кабель для двигателей в соответствии с UL 1277 и UL 2277 Температурный диапазон от -25°C до +90°C Номинальное напряжение TC 600 В WTTC 1000 В Испытательное напряжение 4000 В Минимальный радиус...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — TOPFLEX® 600 VFD 4G1 AWG, ЧЁРНЫЙ

Технические характеристики

Силовой PVC-кабель для двигателей в соответствии с UL 1277 и UL 2277
Температурный диапазон

от -25°C до +90°C
Номинальное напряжение

TC 600 В

WTTC 1000 В
Испытательное напряжение 4000 В
Минимальный радиус изгиба

подвижно 6хØ кабеля
Сопротивление связи

макс. 250 Ом/км

Строение

Медные лужёные тонкопроволочные проводники, размеры в соответствии с AWG
Специальная PVC-изоляция жил с прозрачной нейлоновой скин-оболочкой
Чёрные жилы с цифровой маркировкой белого цвета
Желто-зеленая жила заземления во внешнем повиве
Повивная скрутка жил с оптимальным шагом
Обмотка из флиса
1. Экран из специальной алюминиевой плёнки

2. Экран из оплётки из лужёных медных проволок, оптимальное покрытие пр. 85%
Текстильный разделитель
Специальная внешняя PVC-оболочка

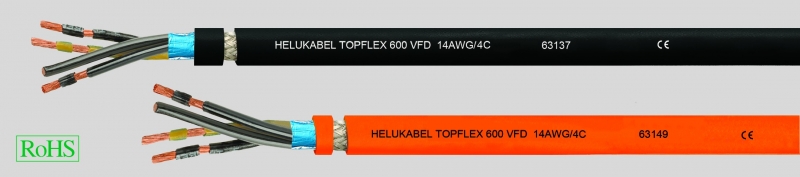

Цвет оболочки — чёрный (RAL 9005) или оранжевый (RAL 2003)
Разметка метража в футах

Свойства

Самозатухающий и не распространяющий горение в соответствии с CSA FT4
Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Устойчивый к УФ-излучению

Испытания

UL:

TC-ER, WTTC 1000 V, MTW, NFPA 79 2012,

PLTC-ER (AWG 18 — AWG 12),

ITC-ER (AWG 18 — AWG 12) OIL RES I & II,

90°C dry / 75°C wet, Cold Bend Test -40°C

Класс 1 разд. 2 per NEC тип. 336, 392, 501
CSA:

c (UL) CIC-TC FT4, AWM I/II A/B FT4

Указания

VFD = Variable Frequency Drive (частотно-регулируемый привод)

Применение

Силовой кабель высокой гибкости с повышенной маслостойкостью для современных серводвигателей; двойное экранирование посредством плёнки из специального алюминия (100% покрытие) и лужёной медной оплётки (пр. 85% покрытие) обеспечивает хорошую защиту от электрических помех и возникающих в результате них перебоев в работе. Согл. NFPA 79 2007 допущен для открытой, незащищённой прокладки как в кабельных лотках, так и в промышленных установках. Специальная PVC-оболочка чрезвычайно устойчива к маслам, хладагентам и растворителям и поэтому идеально подходит для промышленного применения при открытой прокладке, прокладки в трубах и земле.

ЭМС = электромагнитная совместимость

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Art.-Nr.	Aderzahl x Nennquer- schnitt mm²	AWG-Nr.	Außen-Ø ca. mm	Cu-Zahl kg / km	Gewicht ca. kg / km	Preis EUR / 100m Cu 150,-
63139	4 G 1	18	9,9	52,0	164,0	403,00
63140	4 G 1,5	16	11,4	72,0	183,0	543,00
63137	4 G 2,5	14	12,5	118,0	197,0	864,00
63141	4 G 4	12	14,0	182,0	267,0	1410,00
63142	4 G 6	10	17,1	256,0	402,0	2472,00
63143	4 G 10	8	22,3	417,0	668,0	2778,00
63144	4 G 16	6	25,4	651,0	918,0	3462,00
63145	4 G 25	4	30,1	910,0	1363,0	5571,00
63146	4 G 35	2	35,3	1411,0	1994,0	7509,00
