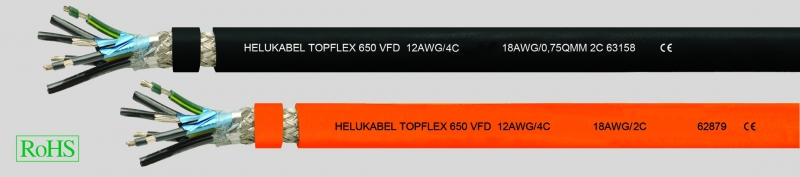

TOPFLEX® 650 VFD 4G16+2G18 AWG, ЧЁРНЫЙ
Производитель — HELUKABEL
Оценка (средняя 4)
Технические характеристики Силовой TPE-кабель для двигателей в соответствии с UL 1277 Температурный диапазон подвижно от -25°C до +105°C Номинальное напряжение TC 600 В WTTC 1000 В Испытательное напряжение  жилы кабеля 4000...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPFLEX® 650 VFD 4G16+2G18 AWG, ЧЁРНЫЙ
Технические характеристики
  • Силовой TPE-кабель для двигателей в соответствии с UL 1277
  • Температурный диапазон
    подвижно от -25°C до +105°C
  • Номинальное напряжение
    TC 600 В
    WTTC 1000 В
  • Испытательное напряжение
    жилы кабеля 4000 В
    жилы управления 2000 В
  • Минимальный радиус изгиба
    подвижно 6x Ø кабеля
  • Сопротивление связи
    макс. 250 Ом/км
Строение
  • Лужёные медные тонкопроволочные проводники, размеры в соответствии с AWG
  • Специальная PVC-изоляция жил с прозрачной нейлоновой скин-оболочкой
  • Чёрные питающие жилы с цифровой маркировкой белого цвета
  • 2 жилы управления чёрного цвета с маркировкой 5 и 6
  • Жёлто-зеленая жила заземления во внешнем повиве
  • Экранирование парных жил управления кашированной полимерными материалами алюминиевой плёнкой, лужёный дренажный проводник
  • Жилы управления скручены попарно с питающими жилами с оптимальной длиной шага
  • 1. экран в виде плёнки из специального алюминия
  • 2. экран в виде оплётки из лужёных медных проводов, оптимальное покрытие пр. 85%
  • Текстильный разделитель
  • Специальная внешняя TPE-оболочка
  • Цвет оболочки — чёрный (RAL 9005) или оранжевый (RAL 2003)
  • Разметка метража в футах
Свойства
  • Самозатухающий и не распространяющий горение в соответствии с CSA FT4
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • Устойчив к УФ-излучению
  • Испытания
    UL:
    TC-ER, WTTC 1000 В, MTW, NFPA 79 2007, UL 1277, PLTC-ER (AWG 18 — AWG 12), ITC-ER (AWG 18 — AWG 12) OIL RES I & II, 90° C в сухой среде / 75° C во влажной среде Class 1 Div. 2 на NEC арт. 336, 392, 501
    Cold Bend Test -40°C
    CSA:
    c (UL) CIC-TC FT4
    AWM I/II A/B FT4
Указания
  • VFD = Variable Frequency Drive (частотно-регулируемый привод)
Применение
Силовой кабель высокой гибкости с повышенной маслостойкостью для современных серводвигателей; двойное экранирование посредством плёнки из специального алюминия (100% покрытие) и лужёной медной оплётки (пр. 85% покрытие) обеспечивает хорошую защиту от электрических помех и возникающих в результате них перебоев в работе. Согл. NFPA 79 2007 допущен для открытой, незащищённой прокладки как в кабельных лотках, так и в промышленных установках. Специальная PVC-оболочка устойчива к маслам, хладагентам и растворителям и поэтому идеально подходит для промышленного применения при открытой прокладке, прокладки в трубах и земле.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Art.-Nr. Aderzahl x Nennquer- schnitt mm² AWG-Nr. Außen ø ca. mm Cu-Zahl kg / km Gewicht ca. kg / km Preis EUR / 100m Cu 150,-
63156 2 x 1 18 8,6 50,0 151,0 a. A.
