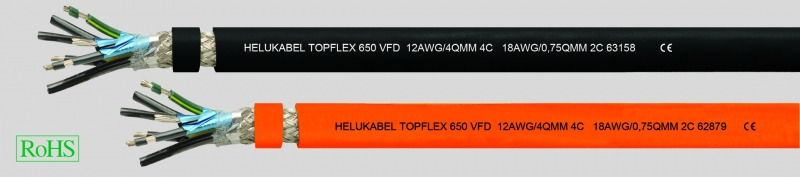

TOPFLEX® 650 VFD 4G16+2G18 AWG, ОРАНЖЕВЫЙ

Производитель — HELUKABEL

Оценка (средняя 5)

TOPFLEX® 650 VFD 4G16+2G18 AWG, ОРАНЖЕВЫЙ Part no. 62876 Aufbau Число жил 4 Проводник номинального сечения 1,31 mm² AWG-Nr. 16 Ader-Zahl 2 2 Paar-Zahl 2 1,00 Leiter-Nennquerschnitt 2 0,963 mm² AWG-Nr. 2 18 Внешний диаметр 13 Миллиметр Масса меди 88 kg/km Вес 259 kg/km Технические характеристики...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — TOPFLEX® 650 VFD 4G16+2G18 AWG, ОРАНЖЕВЫЙ

TOPFLEX® 650 VFD 4G16+2G18 AWG, ОРАНЖЕВЫЙ Part no. 62876

Aufbau

Число жил 4
Проводник номинального сечения 1,31 mm²
AWG-Nr. 16
Ader-Zahl 2 2
Paar-Zahl 2 1,00
Leiter-Nennquerschnitt 2 0,963 mm²
AWG-Nr. 2 18
Внешний диаметр 13 Миллиметр
Масса меди 88 kg/km
Вес 259 kg/km

Технические характеристики

Силовой TPE-кабель для двигателей в соответствии с UL 1277
Температурный диапазон

подвижно от -25°C до +105°C
Номинальное напряжение

TC 600 В

WTTC 1000 В
Испытательное напряжение

жилы кабеля 4000 В

жилы управления 2000 В
Минимальный радиус изгиба

подвижно 6x Ø кабеля
Сопротивление связи

макс. 250 Ом/км

Строение

Лужёные медные тонкопроволочные проводники, размеры в соответствии с AWG
Специальная PVC-изоляция жил с прозрачной нейлоновой скин-оболочкой
Чёрные питающие жилы с цифровой маркировкой белого цвета
2 жилы управления чёрного цвета с маркировкой 5 и 6
Жёлто-зеленая жила заземления во внешнем повиве
Экранирование парных жил управления кашированной полимерными материалами алюминиевой плёнкой, лужёный дренажный проводник
Жилы управления скручены попарно с питающими жилами с оптимальной длиной шага
1. экран в виде плёнки из специального алюминия
2. экран в виде оплётки из лужёных медных проводов, оптимальное покрытие пр. 85%
Текстильный разделитель
Специальная внешняя TPE-оболочка
Цвет оболочки — чёрный (RAL 9005) или оранжевый (RAL 2003)
Разметка метража в футах

Свойства

Самозатухающий и не распространяющий горение в соответствии с CSA FT4
Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Устойчив к УФ-излучению
Испытания

UL:

TC-ER, WTTC 1000 В, MTW, NFPA 79 2007, UL 1277, PLTC-ER (AWG 18 — AWG 12), ITC-ER (AWG 18 — AWG 12) OIL RES I & II, 90° C в сухой среде / 75° C во влажной среде Class 1 Div. 2 на NEC арт. 336, 392, 501

Cold Bend Test -40°C

CSA:

c (UL) CIC-TC FT4

AWM I/II A/B FT4

Указания

VFD = Variable Frequency Drive (частотно-регулируемый привод)

Применение

Силовой кабель высокой гибкости с повышенной маслостойкостью для современных серводвигателей; двойное экранирование посредством плёнки из специального алюминия (100% покрытие) и лужёной медной оплётки (пр. 85% покрытие) обеспечивает хорошую защиту от электрических помех и возникающих в результате них перебоев в работе. Согл. NFPA 79 2007 допущен для открытой, незащищённой прокладки как в кабельных лотках, так и в промышленных установках. Специальная PVC-оболочка устойчива к маслам, хладагентам и растворителям и поэтому идеально подходит для промышленного применения при открытой прокладке, прокладки в трубах и земле.

ЭМС = электромагнитная совместимость

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
